- 15 -

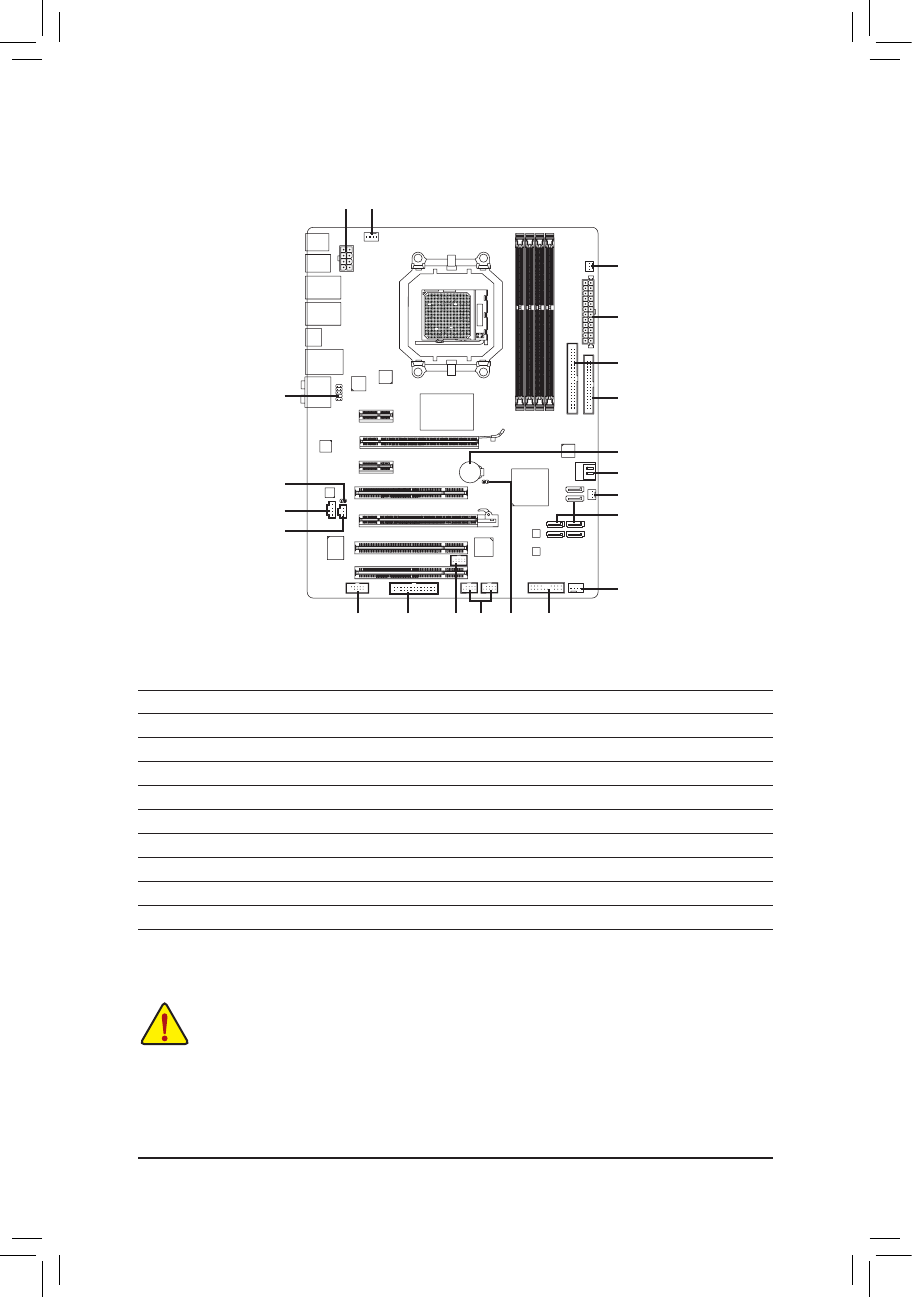

Инсталляция аппаратного обеспечения
1-7 Внутренние интерфейсные разъемы
1
2
3
5
18
19
16
12
13
14
15
9
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA3_0/1/2/3/4/5
9)
GSATA2_6/7
10)
BAT
11)
F_PANEL
12)
F_AUDIO
13)
CD_IN
14)
SPDIF_IN
15)
SPDIF_OUT
16)
F_USB1/F_USB2
17)
F_1394
18)
COMA
19)
LPT
20)
CLR_CMOS
4
7
11
10
8
4
6
17
20
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
•
До подключения устройства, убедитесь в том, что контактная группа разъема его
интерфейса совместима с соответствующим разъемом на системной плате.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
