Инсталляция аппаратного обеспечения
- 18 -
2
40
1
39
SATA3_0
SATA3_1
SATA3_4
SATA3_3
SATA3_5
SATA3_2
DEBUG
PORT
G.QBOFM
1
7
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
7
7
1
1

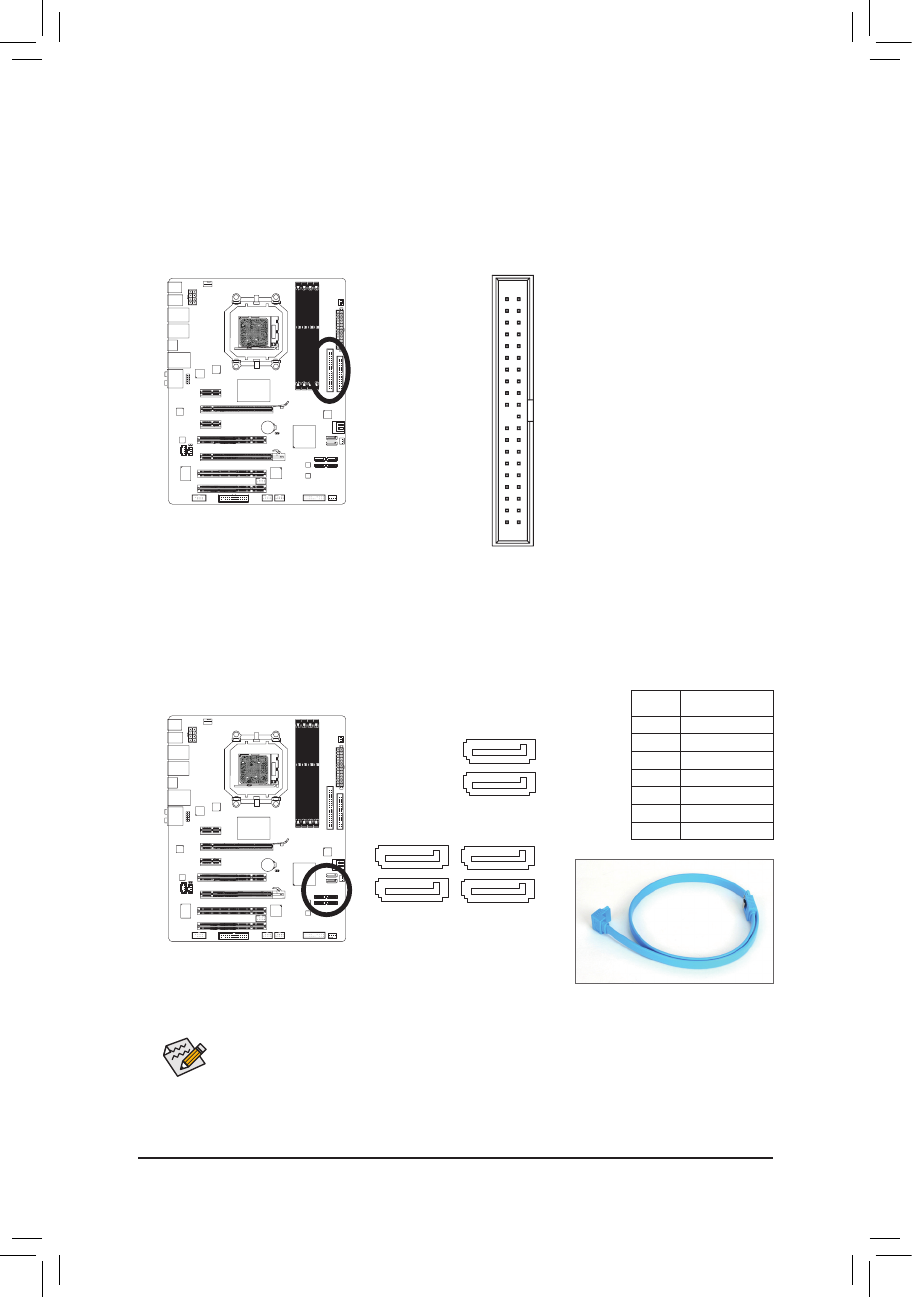

8) Разъемы SATA3_0/1/2/3/4/5 (пропускная способность SATA-интерфейса 6 Гбит/с,
чипсет AMD SB850 южный мост)
Разъемы SATA соответствует спецификации ревизии 3.0 (SATA 6 Гбит/с) и совместим с ревизиями 2.0
(SATA 3Гбит/с) и 1.0 (SATA 1,5Гбит/с). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер чипсета AMD SB850 предоставляет возможность организовать
для дисковой подсистемы RAID-массив уровня 0, 1, 5, 10, а так же устанавливать диски как
отдельные устройства (JBOD). Дополнительная информация о конфигурировании RAID-массива
размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический накопитель).
Перед тем, как подключать кабель к устройству, обратите внимание на специальный ключ на разъеме кабеля,
который поможет правильно сориентировать его по отношению к устройству. В тех случаях, когда к системе
планируется подключить два IDE-устройства, необходимо определить какое из них будет ведущим (Master),
а какое - ведомым (Slave). Для получения информации о конфигурировании IDE-устройства обратитесь к
инструкции из комплекта поставки накопителя.
•
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество должно быть четным.
•
Для организации RAID-массива уровня 5 потребуется три накопителя, при этом общее количество
жестких дисков установленных в системе может быть четным или нечетным.
•
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом общее
количество жестких дисков установленных в системе должно быть четным.
Нумерация
контактов
Пояснения
1
GND (Заземление)
2
TXP
3
TXN
4
GND (Заземление)
5
RXN
6
RXP
7
GND (Заземление)
