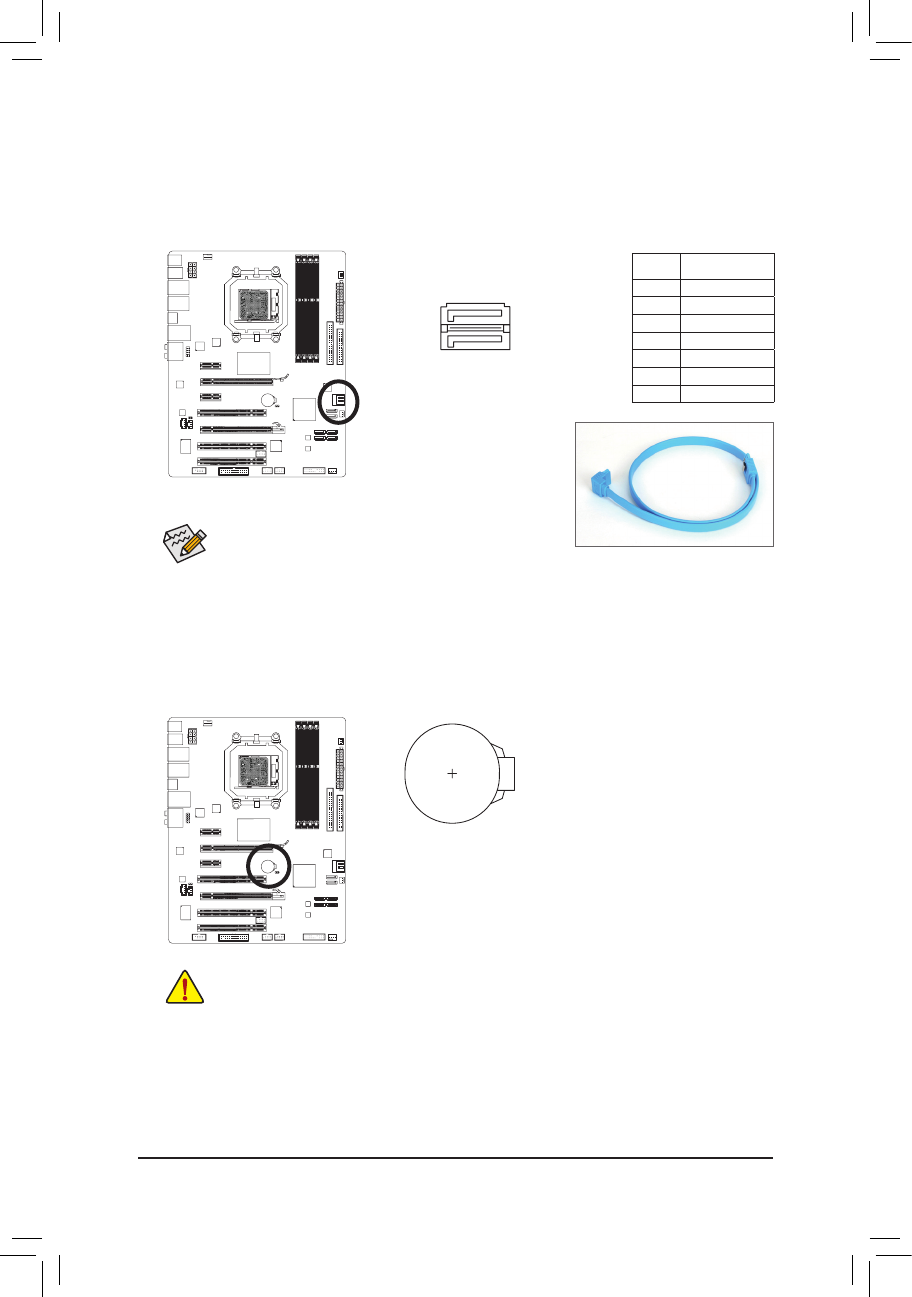

- 19 -
Инсталляция аппаратного обеспечения
Для организации RAID-массива уровня 0 или 1
потребуется два накопителя.
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA2_7
GSATA2_6
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
9) Разъемы GSATA2_6/7 (пропускная способность SATA-интерфейса 3 Гбит/с,
контроллер GIGABYTE SATA2)
Разъемы SATA соответствует спецификации ревизии 2.0 (SATA 3Гбит/с) и поддерживает ревизию 1.0 (SATA
1,5Гбит/с). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. GIGABYTE
SATA2 контроллер поддерживает возможность объединения жестких дисков в массивы уровней: RAID 0, RAID 1.
Смотри в Главе 5 инструкцию по конфигурированию RAID массивов.
10) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например, конфигурация
BIOS и системное время), в те моменты, когда компьютер выключен. Замените батарею, если падение
напряжения достигло критичного уровня, значения CMOS не точны или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу (еще один
способ очистки содержимого CMOS - накоротко замкнуть положительный и
отрицательный контакты гнезда батареи с помощью отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
•
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
силовой кабель питания.
•
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут привести
к разрушению корпуса элемента (микровзрыву).
•
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
определенные трудности, выясните у продавца или дилера адрес сервис-центра, способного выполнить
эту операцию.
•
Выполняя процедуру установки батареи, соблюдайте полярность: после установки положительный полюс
(+) батареи должен быть обращен к пользователю.
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
регулирующих органов.
Нумерация
контактов
Пояснения
1
GND (Заземление)
2
TXP
3
TXN
4
GND (Заземление)
5
RXN
6
RXP
7
GND (Заземление)
