Руководство пользователя MG20XU/MG20/MG16XU/MG16/MG12XU/MG12
34

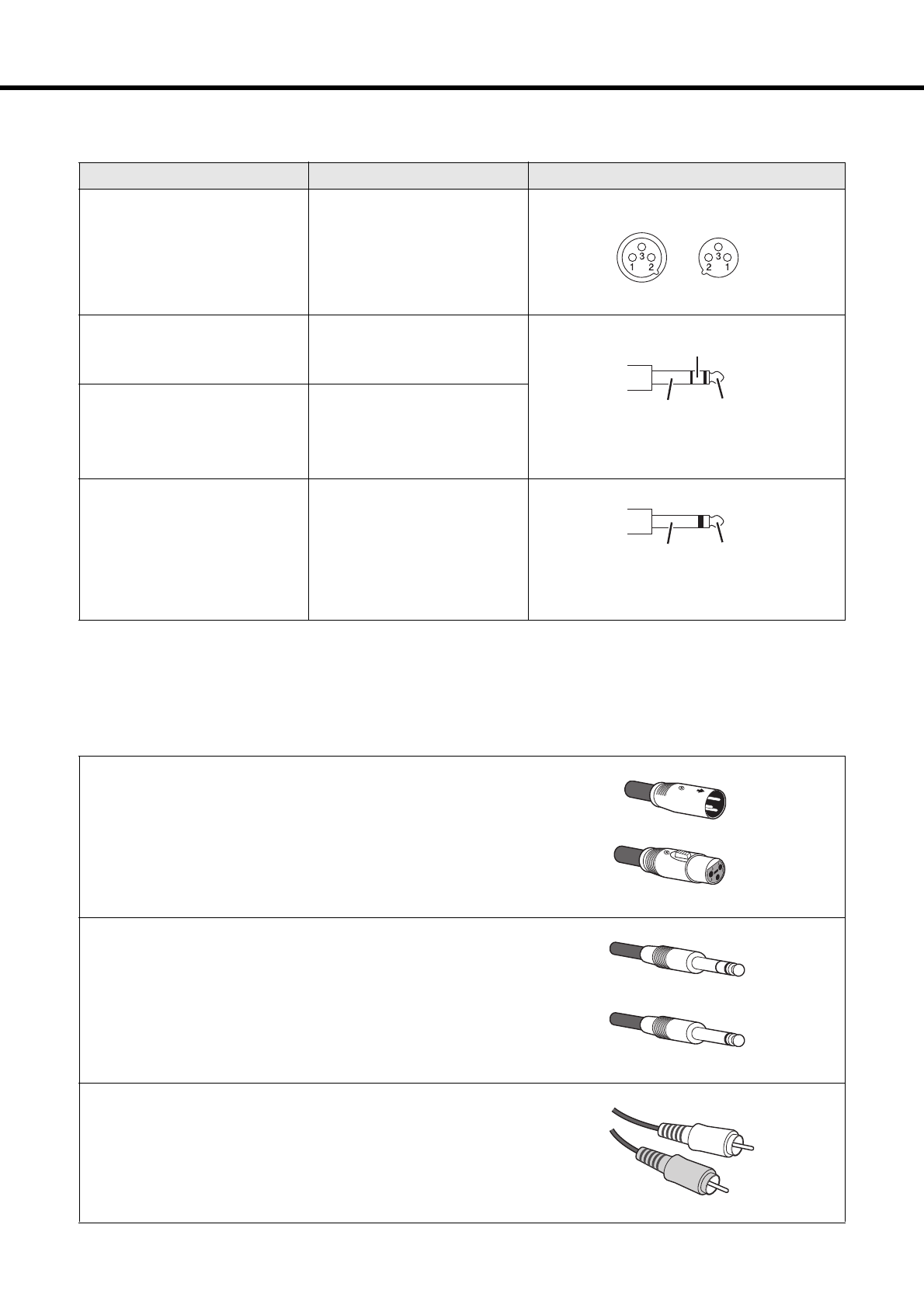

Список гнезд и разъемов
* К этим гнездам также можно подключать разъемы для наушников типа TS. При использовании разъемов для наушников типа TS
подключение будет нес баланс ированным.
Типы разъемов
Гнезда и разъемы
Полярность разъемов
Конфигурация
MIC/LINE, MIC, STEREO OUT
Контакт 1: заземление
Контакт 2: положительный (+)
Контакт 3: отрицательный (–)
Гнездо XLR
MIC/LINE*, AUX SEND,
GROUP OUT, MONITOR OUT,
STEREO OUT
Наконечник: положительный (+)
Кольцо: отрицательный (–)
Гильза: заземл ение
Разъем для
наушников типа TRS
PHONES
Наконечник: L
Кольцо: R
Гильза: заземл ение
LINE (каналы с тереовхода)
Наконечник: положительный
Гильза: заземл ение
Разъем для
наушников типа TS
XLR
Этот 3-контактный разъем устойчив к воздействию внешних помех
и испол ьзуется в основном дл я сбалансированных разъемов. При
соответствующей с хеме приемной цепи кабели с разъемом такого типа также
можно использовать для несбалансированных сигналов. Разъемы типа XLR
обычно используются в качестве разъемов для подключ ения микрофона, а
также большей части профессионального оборудования.
JACK
Доступны разъем ы для наушников типа TRS и TS. Разъемы TRS используются
для гнезд с тереонаушников, г незд разрыва, а также для передачи
сбалансированных сигналов во многих случаях. Разъемы TS используются для
пер едачи несбалансированных с иг налов, например для кабелей
электрог итары.
Разъемы с контактами RCA
Несбалансированный разъем данного типа чаще всего вс тречается на
домашнем аудио- и видеооборудовании. Разъемы с контактам и типа RCA
часто имеют цветовую кодировку, например: белый предназнач ен для левого
аудиоканала, а красный для правого аудиоканал а.
INPUT
OUTPUT
Кольцо
Наконеч ник
Гильза
Гильза
Наконечник
Штекер
Гнездо
TRS
TS
Белый
Красный
