Органы управления и разъемы

Руководство пользователя  MG20XU/MG20/MG16XU/MG16/MG12XU/MG12

26

u

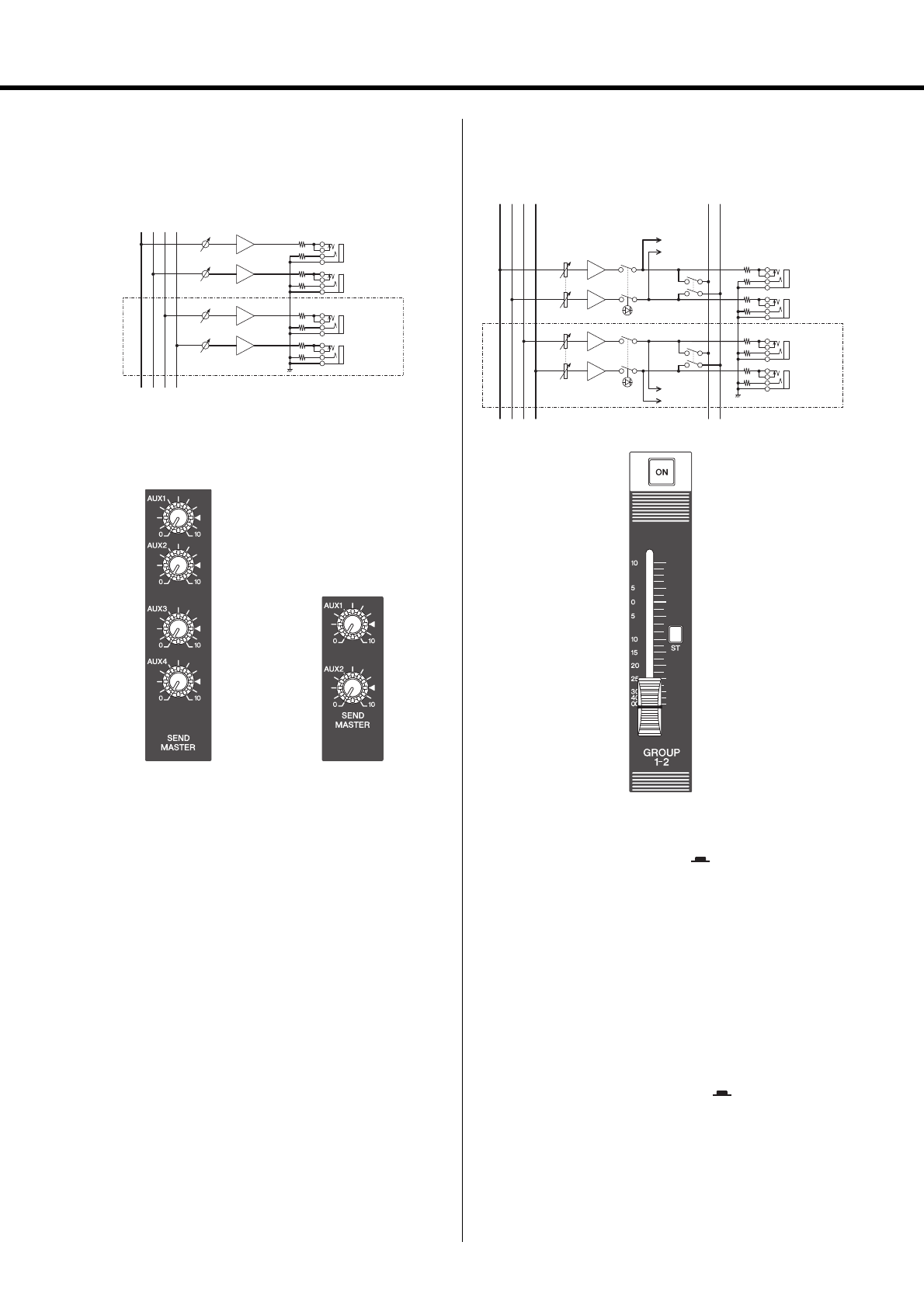

Секция [SEND MASTER]

Используются

для

регулировки

уровней

сигна лов

,

выводимых

через

гнезда

 [SEND]

и

 [AUX1  – 4].

i

Секция [GROUP]

• Выключатель [ON]

Включите этот выключател ь (

), чтобы

активировать фейдер [GROUP]. При вкл ючении
выключателя в нем загорается индикатор.

• Фейдер [GROUP 1-2]

Используется для регулировки уровня сигнала,
выводимого через гнезда [GROUP OUT 1, 2].

• Фейдер [GROUP 3-4] (MG20XU/MG20/MG16XU/

MG16)

Используется для регулировки уровня сигнала,
посылаемого на гнезда [GROUP OUT 3, 4].

• Переключатель [ST]

Если этот переключатель нажат (

), сигналы

посылаются на шину STEREO L/R через фейдеры
[GROUP 1-2, 3-4] . Сигнал GROUP 1 и 3 поступает на
шину STEREO L, а сигнал GROUP 2 и 4 — на шину
STEREO R.

AUX1

AUX2/FX, AUX2

AU

X1

AU

X3 (*)

AUX4/FX, AUX4

(*

)

AUX2

(*)

AUX3

AUX4

(*) Only MG20XU, MG20, MG16XU and MG16

SEND AUX1
[+4dBu]

SEND AUX2
[+4dBu]

SEND AUX3
[+4dBu]

SEND AUX4
[+4dBu]

MG20XU/MG20/MG16XU/MG16: регуляторы [AUX1 – 4]
MG12XU/MG12: регуляторы  [AUX1 – 2]

MG20XU/MG20
MG16XU/MG16

MG12XU/

MG12

G

ROU

P 2

G

ROU

P 1

G

ROU

P 3

 (*

)

G

ROU

P 4

 (*

)

S

TER

EO L

S

TER

EO R

GROUP 1-2

G2 MONI

G3 MONI

G4 MONI

ST

ST

ON

ON

GROUP 3-4

G1 MONI

(*)

(*) Only MG20XU, MG20, MG16XU and MG16

GROUP OUT 1
[+4dBu]

GROUP OUT 2
[+4dBu]

GROUP OUT 3
[+4dBu]

GROUP OUT 4
[+4dBu]
