Органы управления и разъемы

Руководство пользователя  MG20XU/MG20/MG16XU/MG16/MG12XU/MG12

16

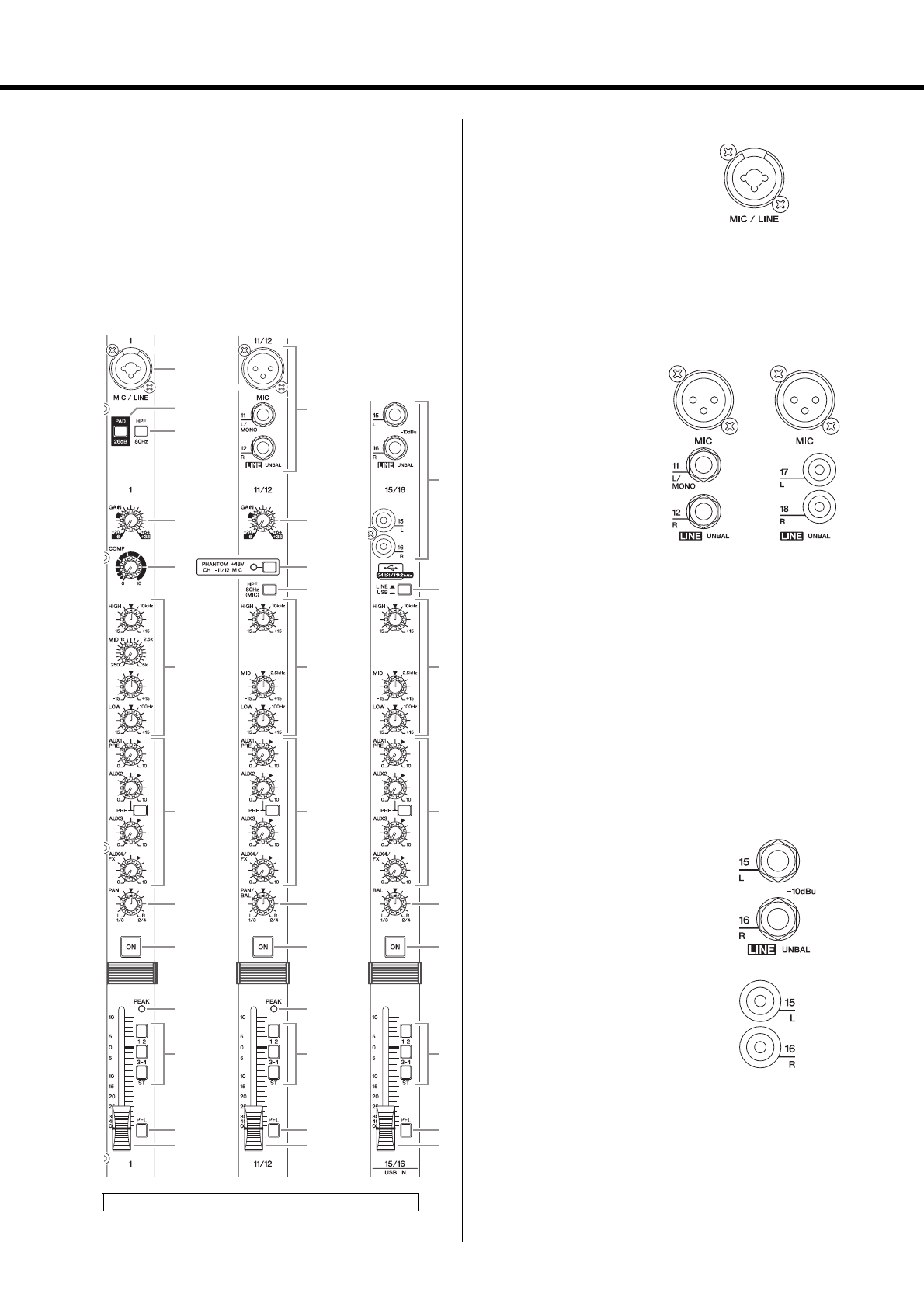

Блок входных каналов

q

Гнезда моновхода

•

[MIC/LINE]:

  можно подключить разъемы типа XLR и

разъемы для наушников. Подсоедините микрофо-
ны и/или инструменты, которые планируется
использовать.

w

Гнезда моно-/стереовхода

•

[MIC]:

 сбалансированные входные гнезда для микрофона

типа XLR  (1: заземление, 2: плюс, 3: минус)

•

[LINE (L/MONO, R)]:

 несбалансированные л инейные

гнезда стереовыхода для наушников
(несбалансированные гнезда для наушников и
гнезда с тереовхода с контактами RCA на моделях
MG20XU/ MG20)

ПРИМЕЧАНИЕ

На каждом канале можно использовать гнездо для наушников
или гнездо  с контактами RCA,  но не  оба гнезда одновременно.

e

Гнезда стереовхода

•

LINE [L, R]:

 гнезда стереовхода  (несбалансированный

вход)  для подключения линейных  инструментов,
таких как электрические клавишные инструменты
и аудиооборудование. Предлагаются гнезда двух
типов: для наушников и с контактами RCA.

ПРИМЕЧАНИЕ

На каждом канале можно использовать гнездо для наушников
или гнездо  с контактами RCA,  но не  оба гнезда одновременно.
При  ис пользовании обоих гнезд  будет работать только  гнездо
для наушников.

!7

!6

!7

!6

!7

!6

!4

!3

!2

!3

!2

t

o

i

!3

!2

u

y

y

q

t

r

!5

!4

!5

!5

!5

!5

!1

!1

!1

!0

!0

w

!0

e

Каналы

моновхода

1 – 12

(MG20XU/MG20)

1 – 8

(MG16XU/MG16)

1 – 4

(MG12XU/MG12)

Каналы моно-/

стереовхода

13/14 –  19/20

(MG20XU/MG20)

9/10 – 11/12

(MG16XU/MG16)

5/6 –  7/8

(MG12XU/MG12)

Каналы

стереовхода

13/14 – 15/16

(MG16XU/MG16)

9/10 – 11/12

(MG12XU/MG12)

MG16XU

MG20XU/MG20: 1 –  12
MG16XU/MG16: 1 –  8
MG12XU/MG12: 1 –  4

MG20XU/MG20:

13/14 – 19/20

MG16XU/MG16:

9/10 – 11/12

MG12XU/MG12:

5/6 – 7/8

MG20XU/MG20

MG16XU/MG16

MG12XU/MG12

MG20XU

MG20

Для наушников

MG16XU/MG16: 13/14 – 15/16
MG12XU/MG12: 9/10 –  11/12

RCA

MG16XU/MG16: 13/14 – 15/16
MG12XU/MG12: 9/10 –  11/12
