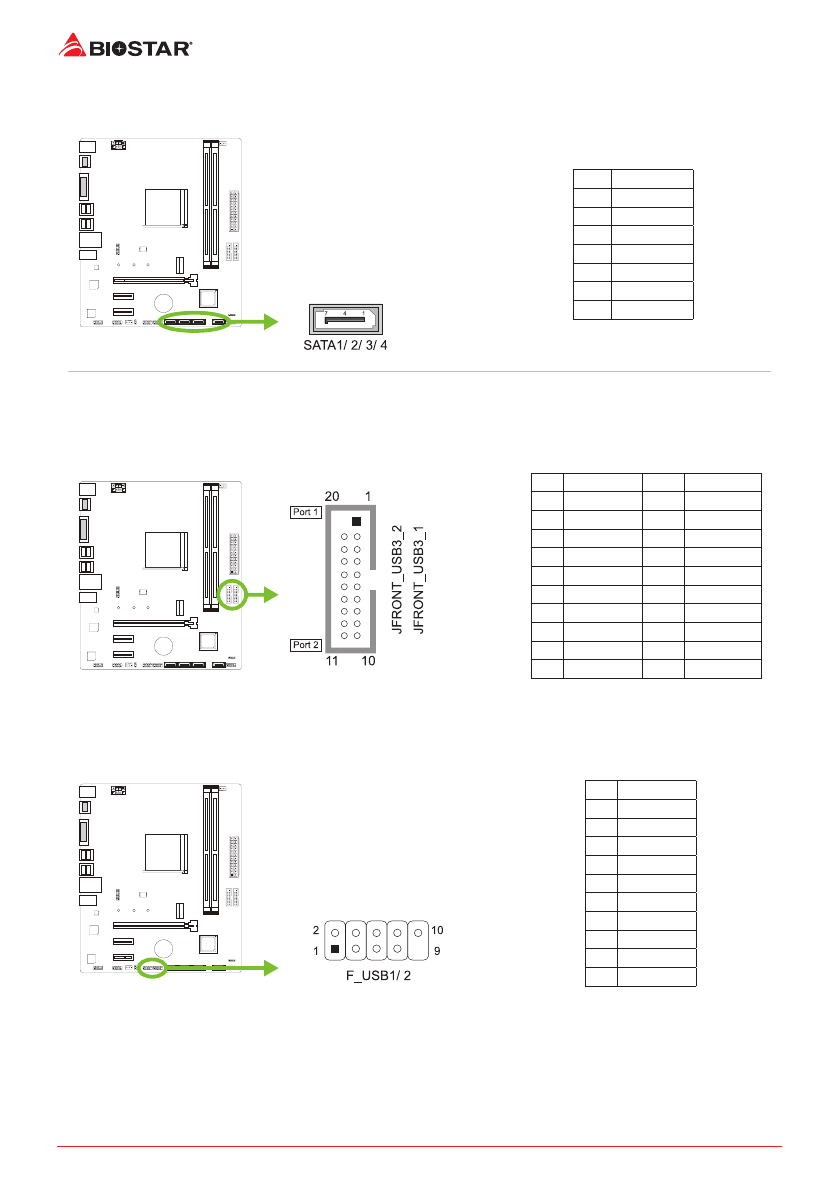

20 | 챕터 2: 하드웨어 설치
SATA1/ SATA2/ SATA3/ SATA4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
JFRONT_USB3_1/ JFRONT_USB3_2: 전면 패널 USB 3�2(1세대) 포트용 헤더
(JFRONT_USB3_2는 B550MH 전용)
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀
배열
핀
배열
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB1/ F_USB2: 전면 패널 USB 2�0 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀
배열
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
Содержание
- 45 Информация FCC и авторское право; без обязательства заранее уведомлять какую-либо сторону.
- 46 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 48 Технические характеристики
- 50 Разъемы задней панели
- 53 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 54 Шаг 4: Крепко удерживая ЦП, опустите рычаг в положение фиксации.
- 55 установки винтов в отверстия на следующей схеме.
- 56 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN1: Штыревой соединитель вентилятора ЦП; �4 Установка системной памяти; Модули DDR4
- 57 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 58 �5 Слоты расширения
- 59 Установка карты расширения; устанавливать эту карту в компьютер.
- 60 �6 Установка перемычки и переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 61 �7 Штыревые соединители и разъемы; ATXPWR1: разъем источника питания ATX; правильной ориентации.; ATXPWR2: разъем источника питания ATX
- 62 PANEL1: штыревой соединитель передней панели; переключателя передней панели корпуса ПК; PC-SPKR1: штыревой соединитель динамика шасси; Подключите динамик шасси к этому штыревому соединителю.
- 63 панели; периферийным устройствам.
- 64 F_AUDIO1: штыревой соединитель аудио передней панели
- 65 Глава 3: UEFI BIOS и программное обеспечение | 21; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 66 2 | Глава 3: UEFI BIOS и программное обеспечение
- 67 Глава 3: UEFI BIOS и программное обеспечение | 23
- 68 4 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 69 Глава 3: UEFI BIOS и программное обеспечение | 25; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 70 Глава 4: Полезная помощь; Установка драйвера
- 71 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 73 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 74 Функции RAID; Особенности и преимущества
