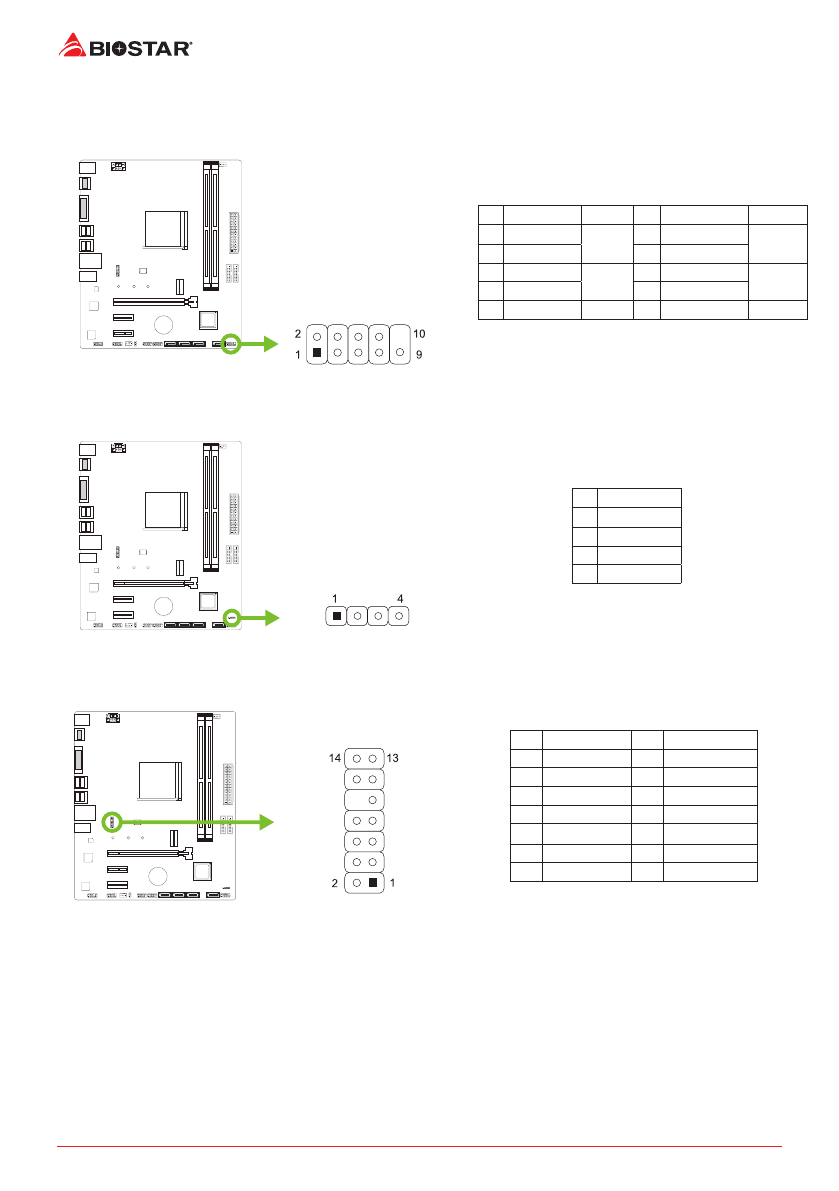

Chapter 2: Hardware installation
PANEL1: Front Panel Header
This connector includes Power-on, Reset, HDD LED and Power LED connections. It allows user
to connect the PC case’s front panel switch functions.
Pin Assignment
Function
Pin Assignment
Function
1
HDD LED(+)
HDD
LED
2
Power LED (+)
Power
LED
3
HDD LED(-)
4
Power LED (-)
5
Ground
Reset
Button
6
Power Button
Power-On
Button
7
Reset Control
8
Ground
9
NC
NC
10
NA
NA
PC-SPKR1: Chassis Speaker Header
Please connect the chassis speaker to this header.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
TPM: Trusted Platform Module Header
This header allows you to store cryptographic keys that protect information.
Pin Assignment
Pin Assignment
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
GND
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N
14
+3V3_DUAL
