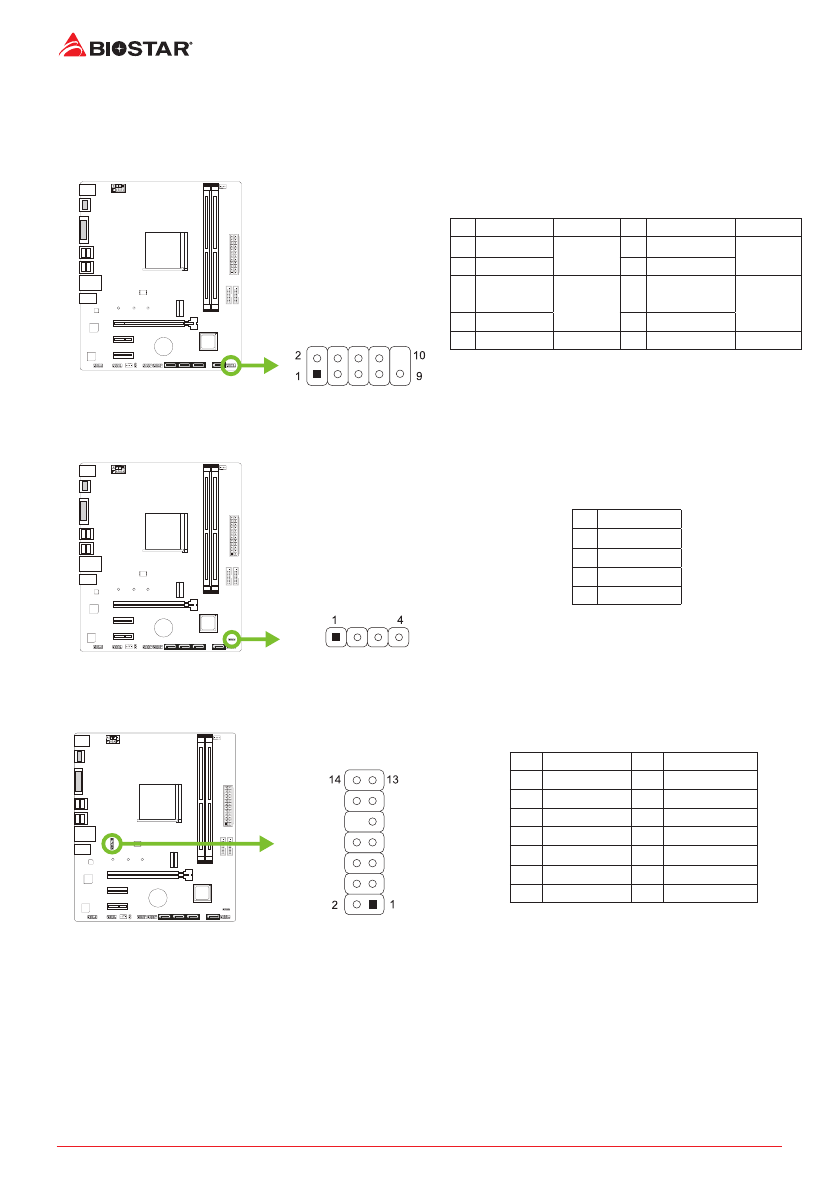

18 | Глава 2: Установка оборудования
PANEL1: штыревой соединитель передней панели
Этот разъем включает в себя соединения включения питания, сброса, светодиода
жесткого диска и светодиода питания. Он позволяет пользователю подключать функции
переключателя передней панели корпуса ПК
Pin Назначение Функция
Pin Назначение
Функция
1
HDD LED(+) Свет
одио
2
Power LED (+)
Светодиод
3
HDD LED(-)
4
Power LED (-)
5
Ground
Кнопка
сброса
6
Кнопка
питания
Кнопка
включе
7
Управление
8
Ground
9
Не
Не
10 Н/П
Н/П
PC-SPKR1: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Назначение
1
+5V
2
Н/П
3
Н/П
4
Динамик
TPM: Trusted Platform Module Header
This header allows you to store cryptographic keys that protect information.
Pin Assignment
Pin Assignment
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
GND
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N
14
+3V3_DUAL
