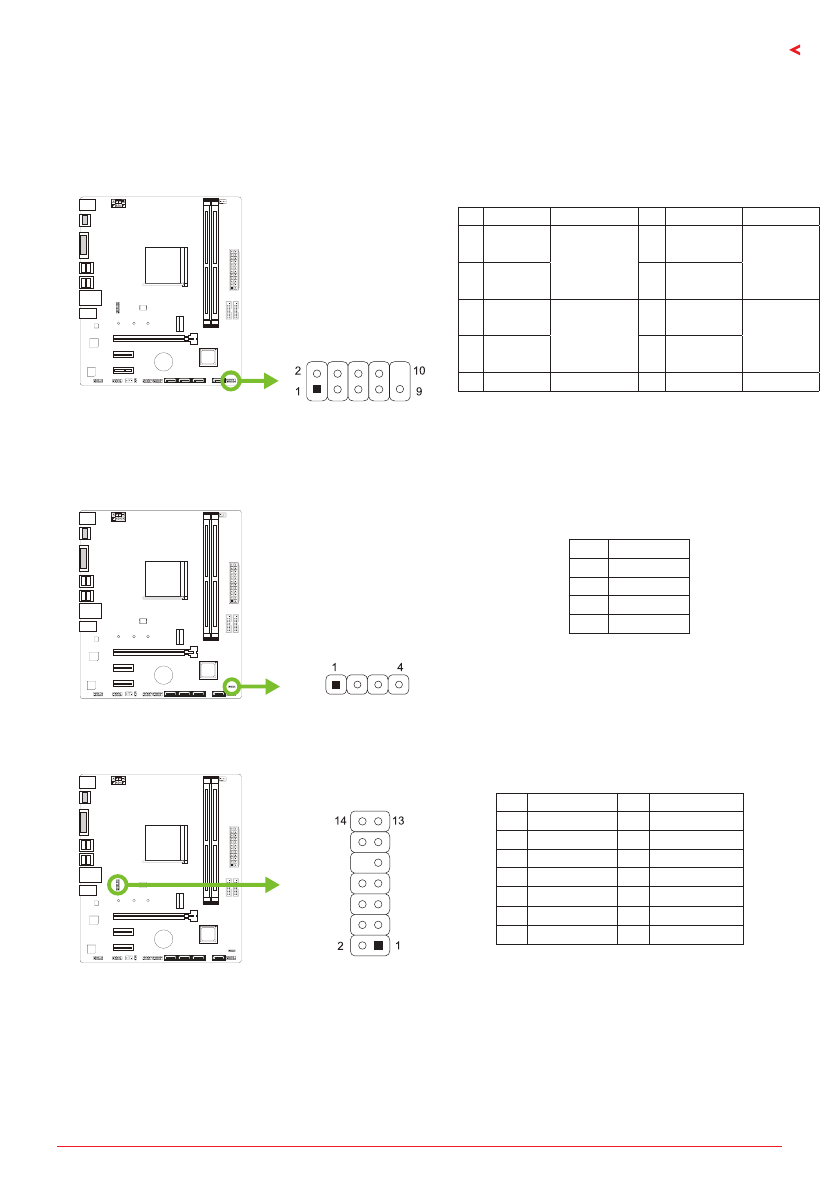

챕터 2: 하드웨어 설치 | 19
A520MH / B550MH
PANEL1: 전면 패널 헤더
커넥터에는 전원 켜기, 재설정, HDD LED 및 전원 LED 연결이 포함됩니다. 사용자가
PC 케이스의 전면 패널 스위치 기능을 연결할 수 있습니다.
핀 배열
기능
핀 배열
기능
1
HDD LED
(+)
하드드라이브
LED
2
Power LED
(+)
파워 LED
3
HDD LED
(-)
4
Power LED
(-)
5
Ground
리셋 버튼
6
Power
button
전원 버튼
7
Reset
control
8
Ground
9
NC
NC
10 NA
NA
PC-SPKR1: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
TPM: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀
정의
핀
정의
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
GND
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N
14
+3V3_DUAL
