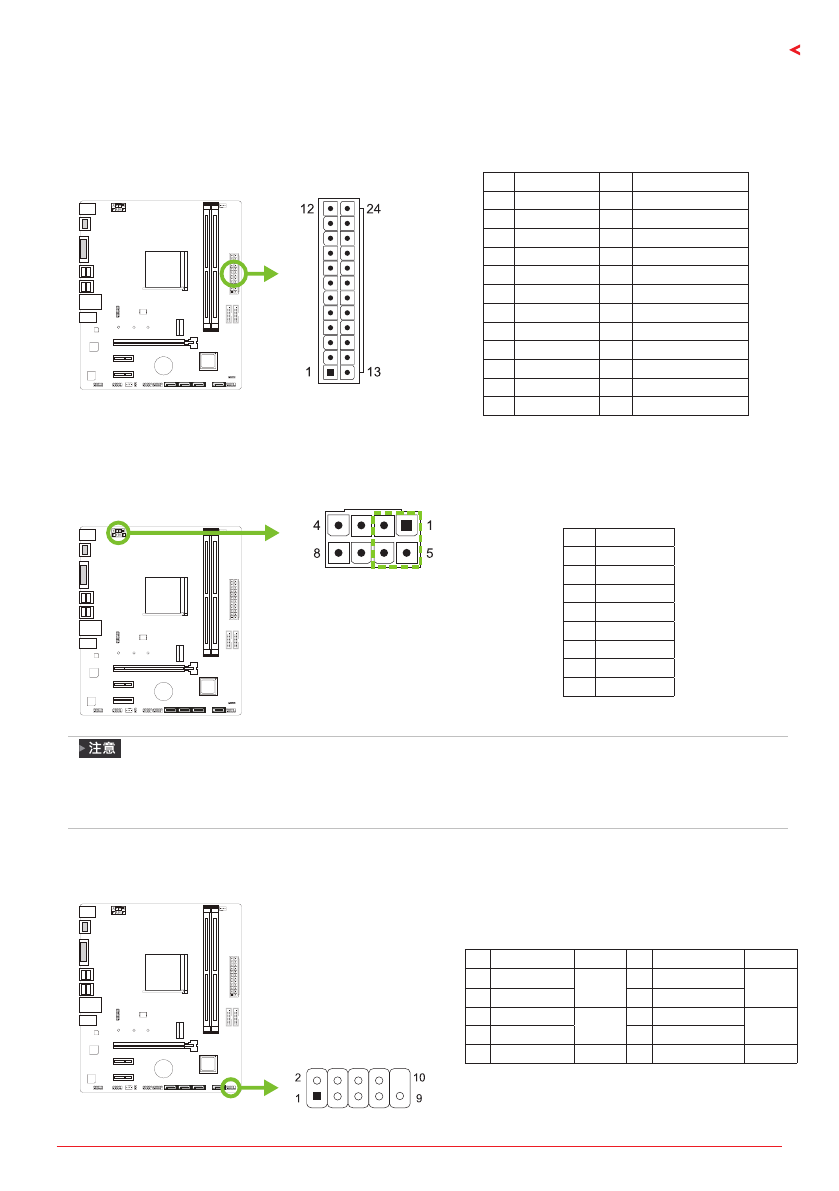

第二章: 硬體安裝 | 17
A520MH / B550MH
2�7 接頭和插槽
ATXPWR1: ATX電源插槽
為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。
針
定義
針
定義
13 +3.3V
1
+3.3V
14 -12V
2
+3.3V
15 接地
3
接地
16 PS_ON
4
+5V
17 接地
5
接地
18 接地
6
+5V
19 接地
7
接地
20 NC
8
PW_OK
21 +5V
9
喚醒電壓+5V
22 +5V
10
+12V
23 +5V
11
+12V
24 接地
12
+3.3V
ATXPWR2: ATX電源插槽
此插槽為CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請將其插入ATXPWR2的
1-2-5-6針腳。
針
定義
1
+12V
2
+12V
3
+12V
4
+12V
5
接地
6
接地
7
接地
8
接地
»
開機前，請確保ATXPWR1和ATXPWR2插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議您
使用具有更高功率輸出的電源供應器。
PANEL1: 前置面板接頭
此10針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義
功能
針 定義
功能
1
HDD LED(+) 硬碟指
示燈
2
Power LED (+) 電源指
示燈
3
HDD LED(-)
4
Power LED (-)
5
接地
重啓按
鈕
6
電源按鈕
開機按
鈕
7
重啓
8
接地
9
NC
NC
10 NA
NA
