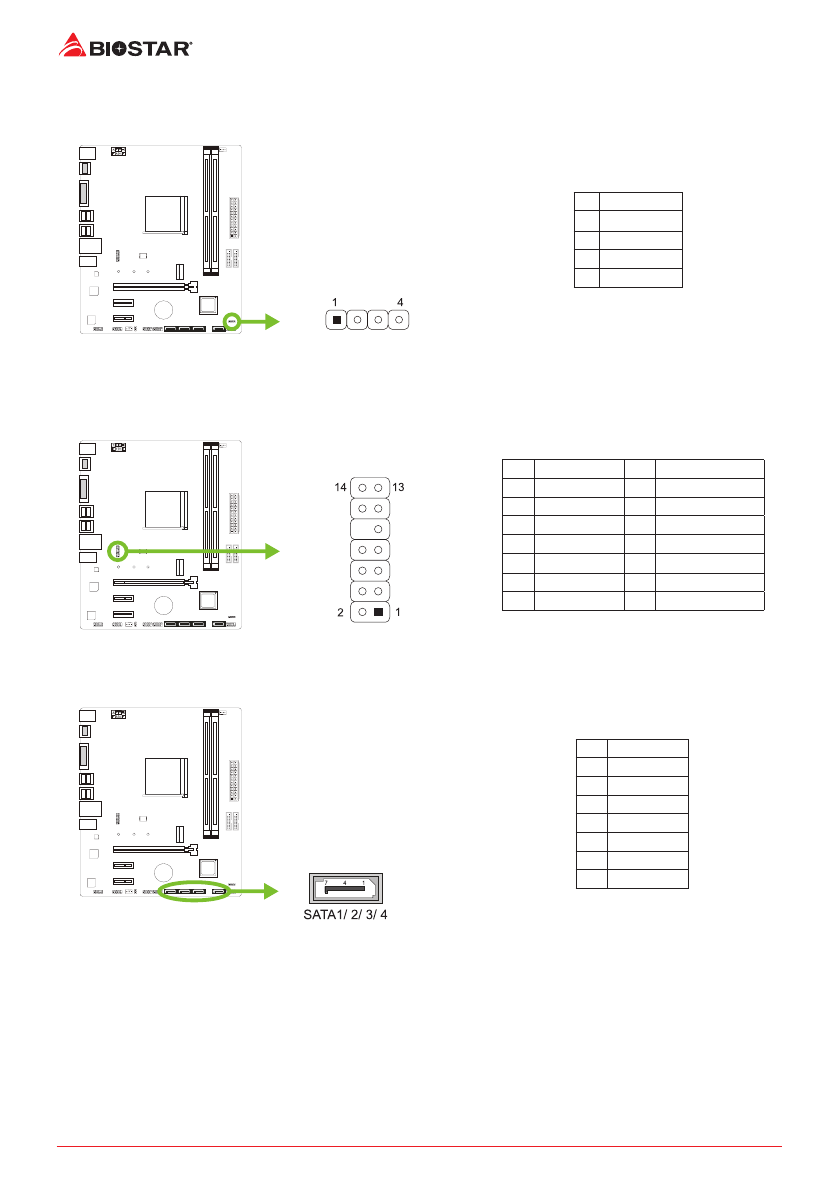

18 | 第二章: 硬體安裝
PC-SPKR1: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1
+5V
2
N/A
3
N/A
4
揚聲器
TPM: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針
定義
針
定義
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
接地
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N 14
+3V3_DUAL
SATA1/ SATA2/ SATA3/ SATA4: Serial ATA 6�0 Gb/s接頭
此接頭通過SATA數據線連接SATA硬碟。
針
定義
1
接地
2
TX+
3
TX-
4
接地
5
RX-
6
RX+
7
接地
