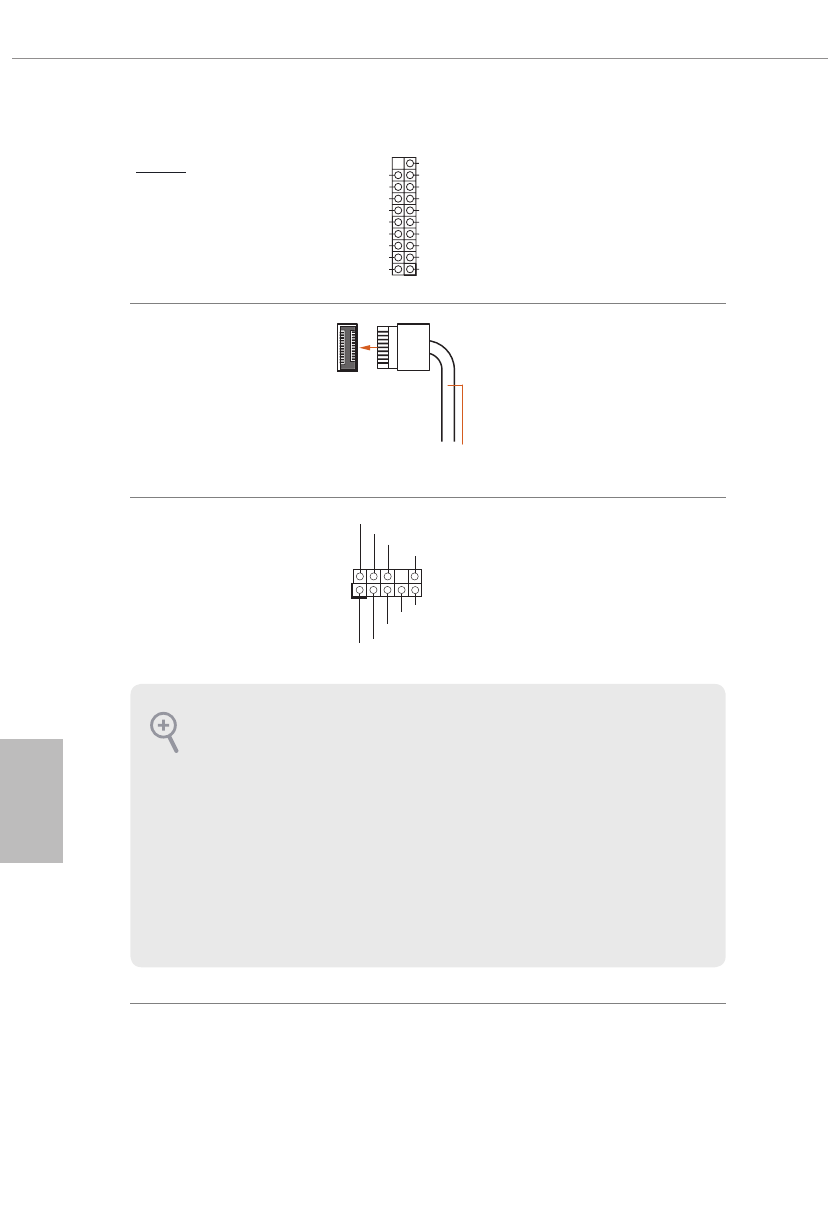

Vertical:
(USB3_9_10 de 19 pines)
(consulte la pág. 1, nº 11)
Base de conexiones USB
3.2 Gen2 de tipo C en el
panel frontal
(USB31_TC_2 de 20
contactos)
(consulte la pág. 1, nº 12)
Existe una base de conexiones
USB 3.2 Gen2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen2 para puertos USB 3.2 Gen2
adicionales.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9-pines)
(consulte la pág. 1, nº 31)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores,
sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar
correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis
para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo los
pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que
los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel de
control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
USB Type-C Cable
