B550 PG Riptide
Polsk
i
Polsk
i

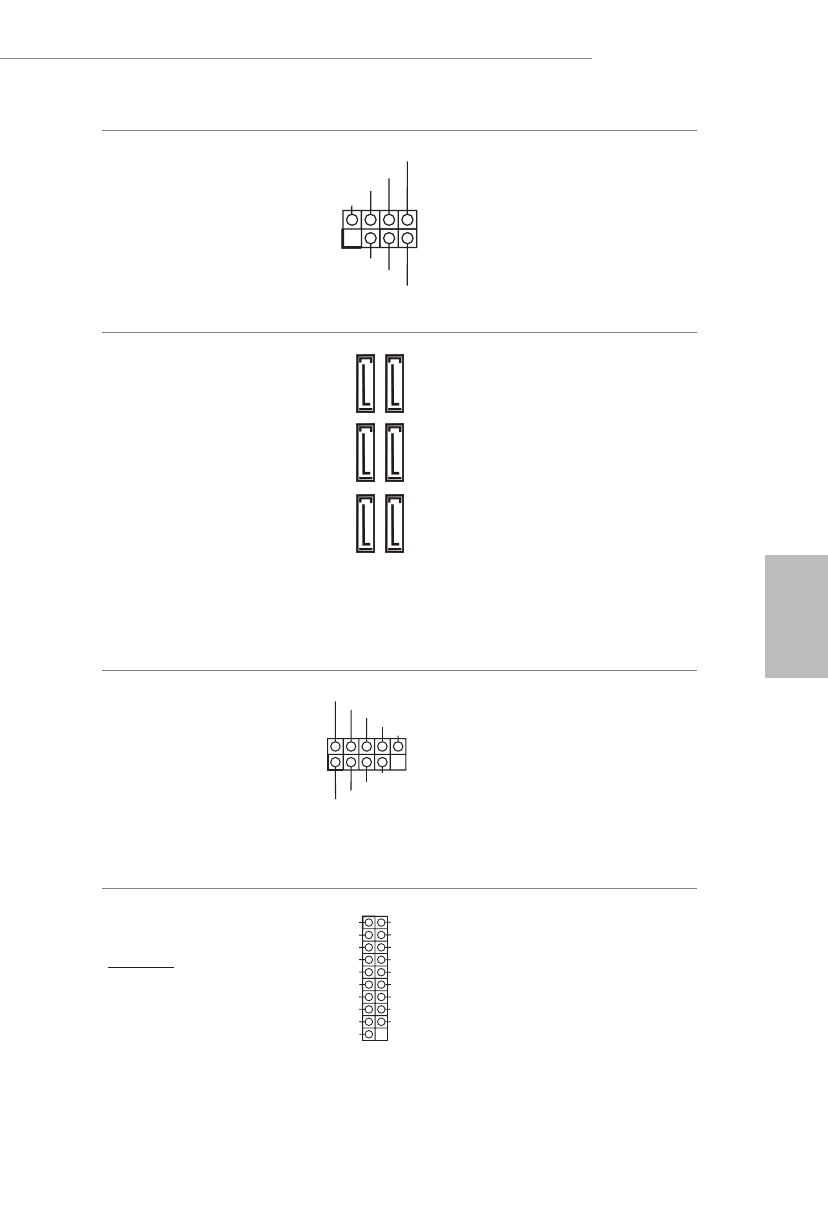

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 20)
Podłącz to tego złącza
główkowego diodę LED zasilania
obudowy i głośnik obudowy .
Złącza Serial ATA3
(SATA3_1:
sprawdź s.1, Nr 15) (Dolny)
(SATA3_2:
sprawdź s.1, Nr 15) (Górny)
(SATA3_3:
sprawdź s.1, Nr 16) (Dolny)
(SATA3_4:
sprawdź s.1, Nr 16) (Górny)
(SATA3_5:
sprawdź s.1, Nr 17) (Dolny)
(SATA3_6:
sprawdź s.1, Nr 17) (Górny)
Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
* Jeśli jest obsadzone M2_2,
gniazdo SATA3_5_6 zostanie
wyłączone.
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 26)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 25)
(9-pinowe USB_7_8)
(sprawdź s.1, Nr 24)
Na tej płycie głównej znajdują
się trzy złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Złącza główkowe USB 3.2
Gen1
Kąt prosty:
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 14)
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
V
Vbus
V
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SA
TA3_4
SA
TA3_3
SA
TA3_6
SA
TA3_5
SA
TA3_2
SA
TA3_1
