57

B550 PG Riptide

Deutsch

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

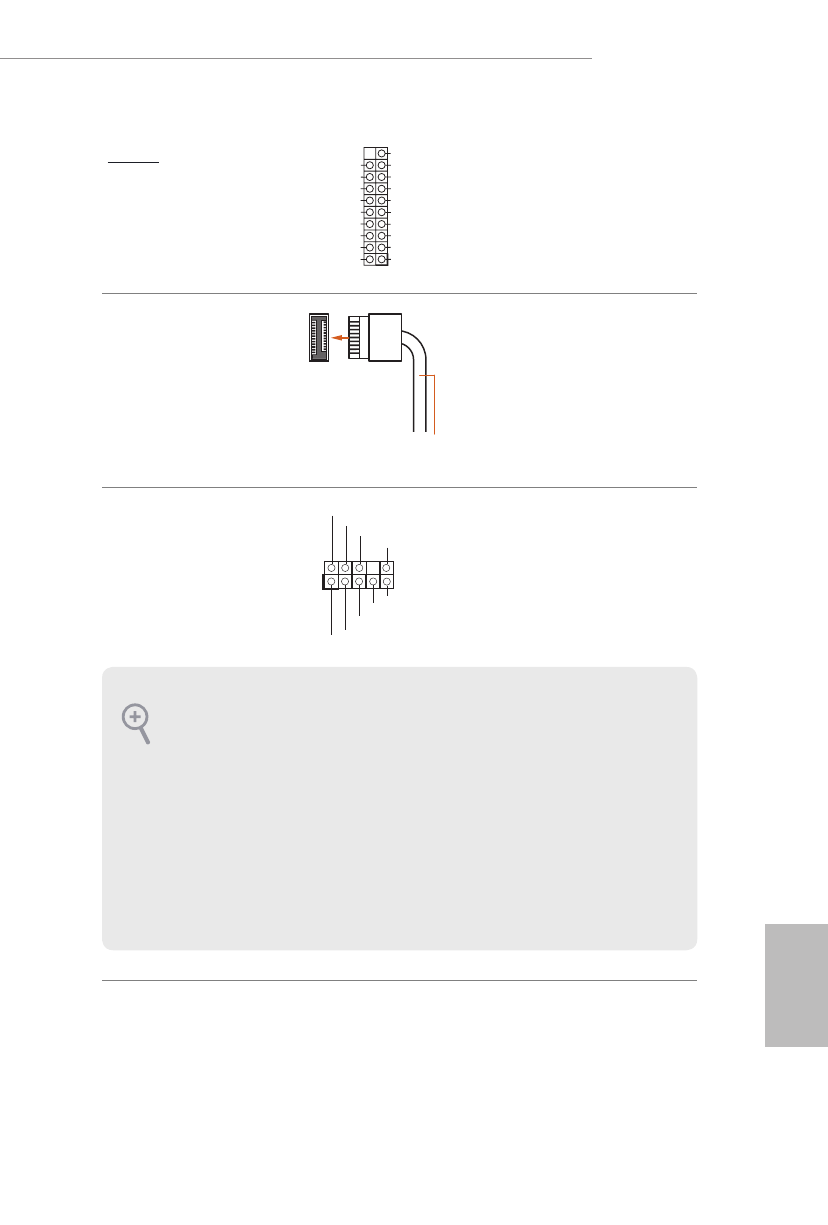

Vertikal:
(19-polig, USB3_9_10)
(siehe S. 1, Nr. 11)

Type-C-USB-3.2
Gen2-Stiftleiste für die
Frontblende
(20-polig, USB31_TC_2)
(siehe S. 1, Nr. 12)

Es gibt eine Type-C-USB-3.2
Gen2-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines
USB-3.2 Gen2-Moduls für
zusätzliche USB-3.2 Gen2-Ports.

Audiostiftleiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 31)

Diese Stiftleiste dient dem
Anschließen von Audiogeräten an
der Frontblende.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.  High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch

HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer
Anleitung und der Anleitung zum Gehäuse.

2.  Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste

der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht
für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register
in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

USB Type-C Cable
