82
Italiano
Italiano

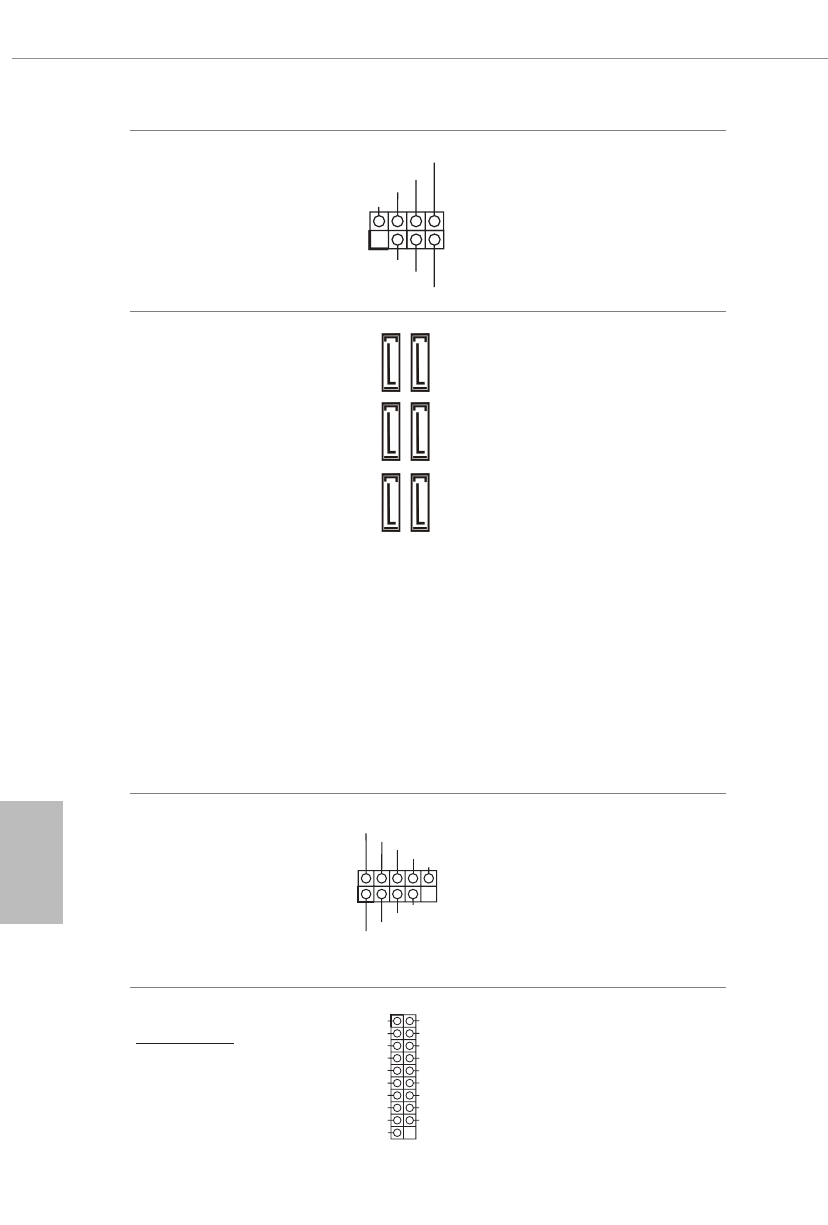

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 20)
Collegare i LED alimentazione e
l’altoparlante a questo connettore.
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 15)
(Inferiore)
(SATA3_2:
vedere pag. 1, n. 15)
(Superiore)
(SATA3_3:
vedere pag. 1, n. 16)
(Inferiore)
(SATA3_4:
vedere pag. 1, n. 16)
(Superiore)
(SATA3_5:
vedere pag. 1, n. 17)
(Inferiore)
(SATA3_6:
vedere pag. 1, n. 17)
(Superiore)
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se l'alloggio M2_2 è occupato,
l'alloggio SATA3_5_6 viene
disabilitato.
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 26)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 25)
(USB_7_8 a 9 pin)
(vedere pag. 1, n. 24)
Ci sono tre connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due
porte.
Header USB 3.2 Gen1
Angolo destroy:
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 14)
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
V
Vbus
V
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SA
TA3_4
SA
TA3_3
SA
TA3_6
SA
TA3_5
SA
TA3_2
SA
TA3_1
