111
B550 PG Riptide
Ру
сский

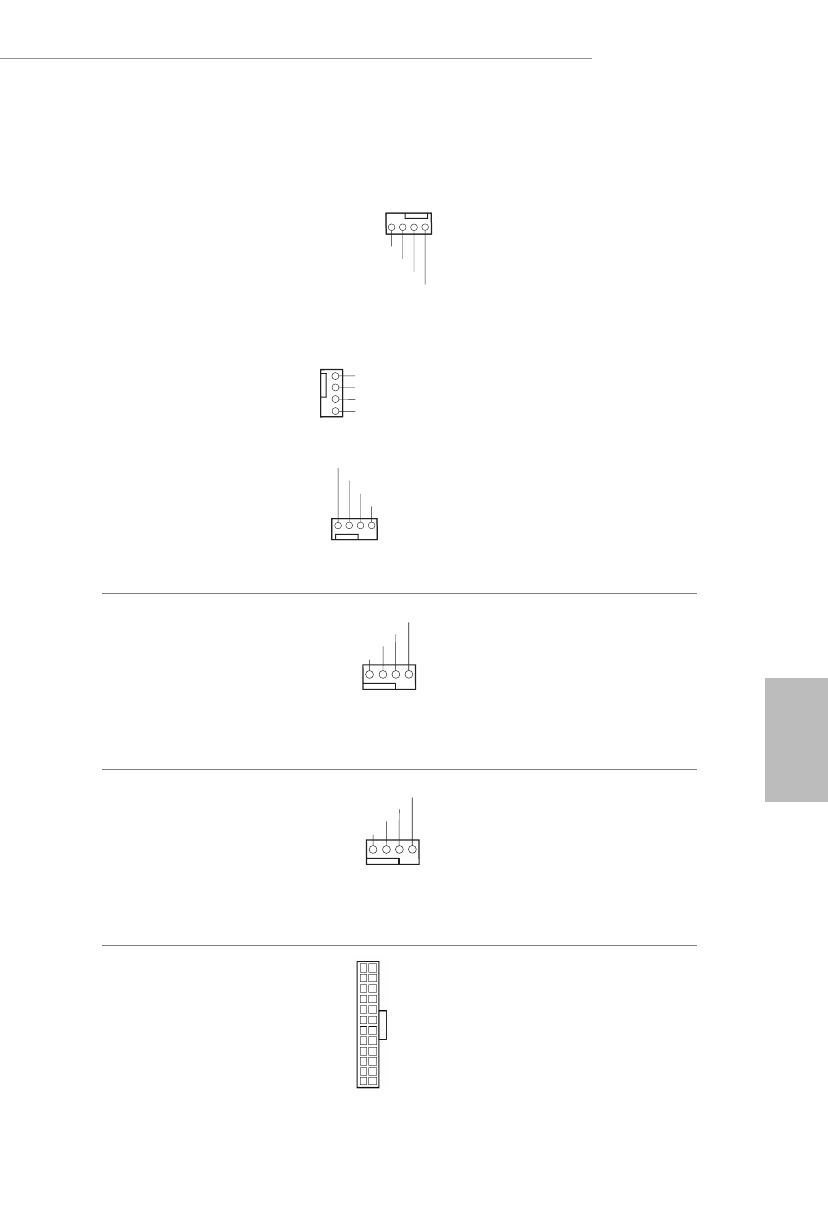

Разъемы для вентилятора или
помпы водяного охлаждения
корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 28)
(4-контактный
CHA_FAN2/WP)
(см. стр. 1, № 27)
(4-контактный
CHA_FAN3/WP)
(см. стр. 1, № 18)
(4-контактный
CHA_FAN4/WP)
(см. стр. 1, № 5)
(4-контактный
CHA_FAN5/WP)
(см. стр. 1, № 7)
Данная системная плата
оснащена пятью 4-контактными
разъемами вентиляторов для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к контактам
1-3.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 4)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора ЦП.
Если вы собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам 1-3.
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 32)
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.
Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 10)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX, подключите
его вдоль контакта 1 и контакта
13.
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
+12V
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
