2

Befestigen Sie den Montagerahmen mit-

hilfe eines Schraubendrehers: Die Metall-
klammern sind in eine sichere Position (90°)
zu biegen.

1

2

1

Armaturenbrett

2

Montagerahmen

3

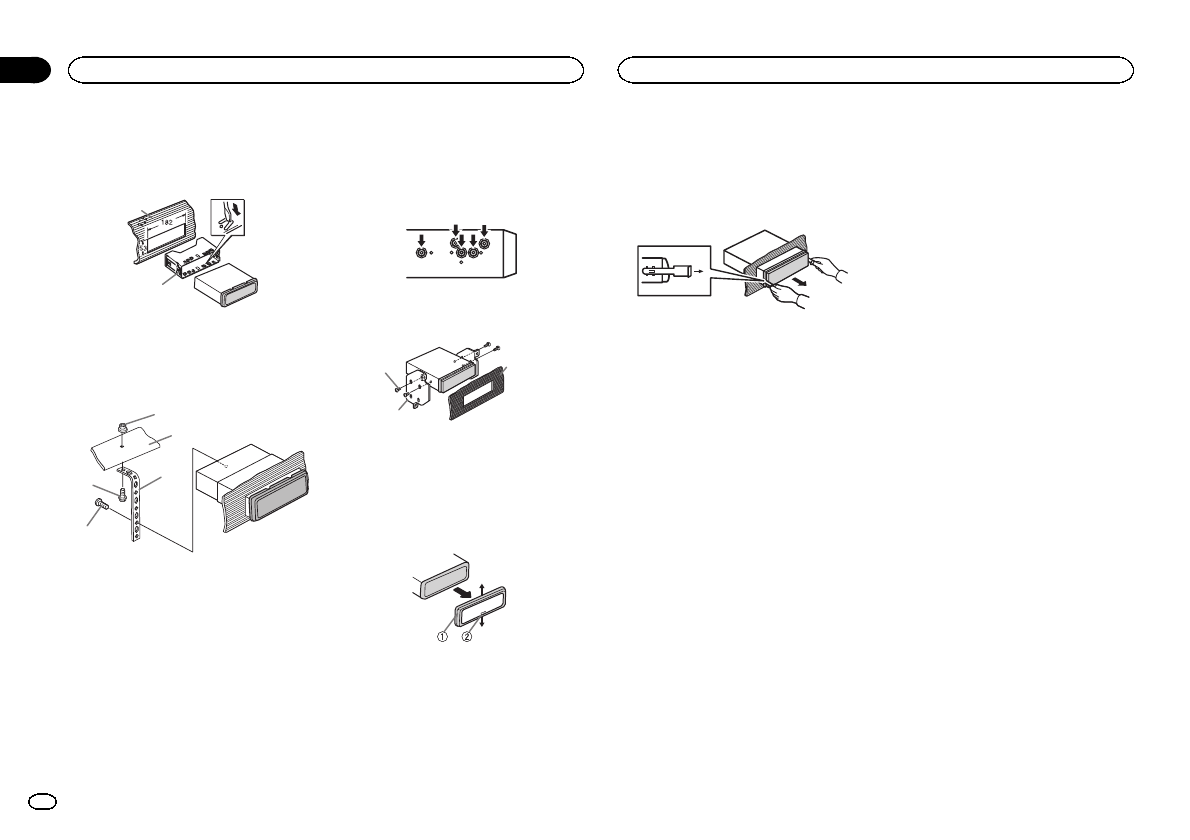

Installieren Sie das Gerät wie in der Ab-

bildung gezeigt.

1

2

3

4

5

1

Mutter

2

Brand- oder Metallstütze

3

Metallband

4

Schraube

5

Schraube (M4 × 8)

#

Stellen Sie sicher, dass das Gerät fest angebracht

ist. Ein instabiler Einbau kann zum Aussetzen von
Tönen führen oder andere Fehlfunktionen verursa-
chen.

DIN-Rückmontage

1

Bestimmen Sie die geeignete Position,

damit die Löcher an der Klammer und den
Geräteseiten ordnungsgemäß ausgerichtet
sind.

2

Ziehen Sie auf jeder Seite zwei Schrau-

ben fest.

1

2

3

1

Blechschraube (5 mm × 8 mm)

2

Montageklammer

3

Armaturenbrett oder Konsole

Entfernen des Geräts

1

Entfernen Sie den Einpassungsring.

1

Einpassungsring

2

Aussparung

!

Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.

!

Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Aussparung
nach unten.

2

Führen Sie die mitgelieferten Extrak-

tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.

3

Ziehen Sie das Gerät aus dem Armaturen-

brett.

Abnehmen und Wiederanbringen der
Frontplatte

Sie können die Frontplatte zum Schutz vor Dieb-
stahl abnehmen.
Drücken Sie die Taste zum Entriegeln der Front-
platte und schieben Sie sie nach oben und auf
Sie zu.
Detaillierte Informationen hierzu finden Sie
unter

Entfernen der Frontplatte zum Schutz vor

Diebstahl

und

Wiederanbringen der Frontplatte

auf Seite 72.
