2

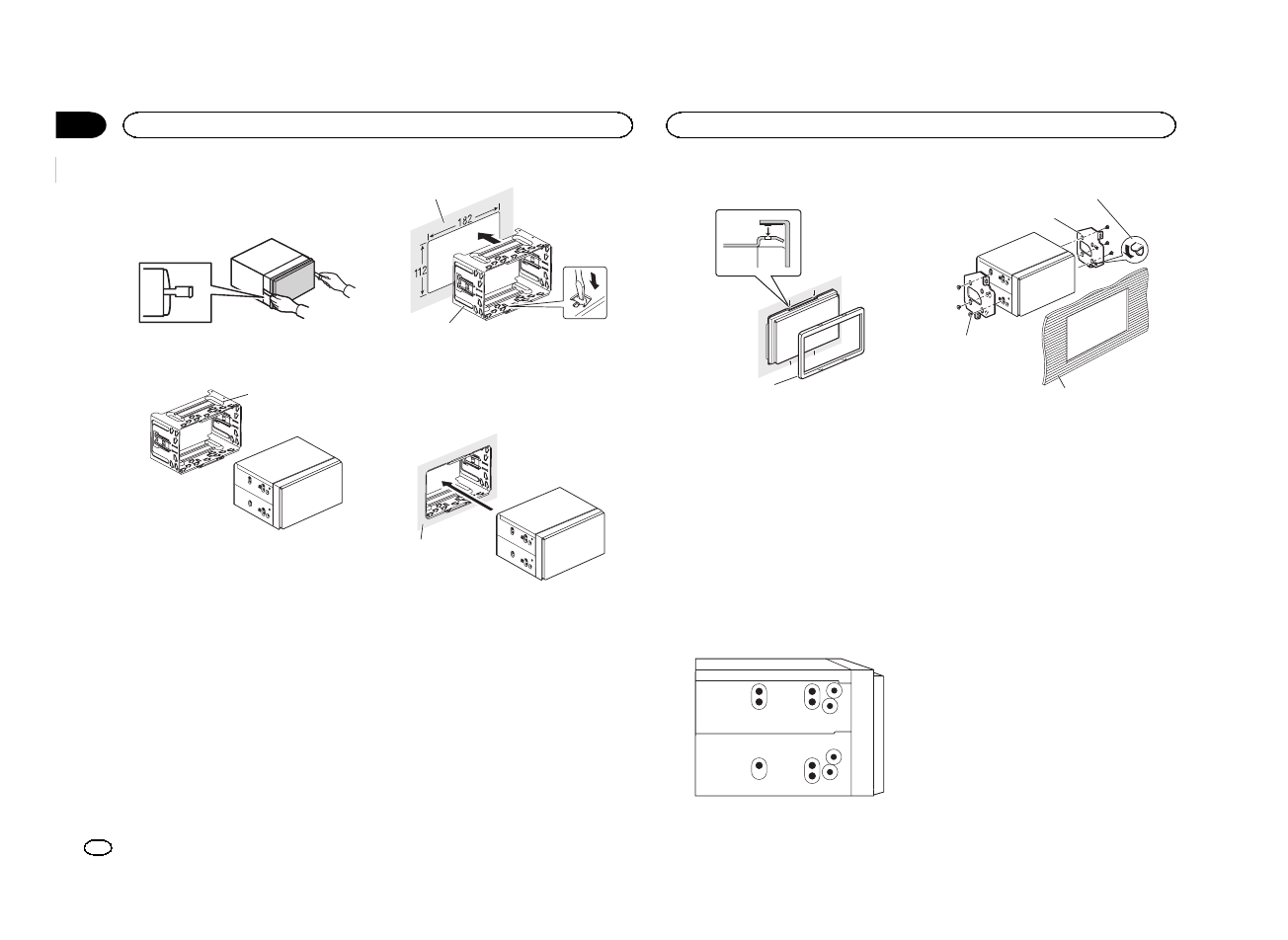

Insert the supplied extraction keys into

both sides of the unit until they click into
place.

3

Pull the unit out of the holder.

Remove the holder.

1

1

Holder
(factory-supplied part)

Installation with the holder

1

Install the holder into the dashboard.

After inserting the holder into the dashboard, se-
lect and bend the tabs appropriate to the thick-
ness of the dashboard material. (Install this unit
as firmly as possible using the top and bottom
tabs. To secure this unit, bend the tabs 90 de-
grees.)

1

2

1

Dashboard

2

Holder
(factory-supplied part)

2

Install this unit.

1

1

Dashboard

3

Attach the trim ring.

1

1

Trim ring

Removing the holder

The procedure is the same as that for Before in-
stalling this unit. For details, refer to

Before in-

stalling this unit

on page 9.

Installation using the screw
holes on the side of the unit

%

Fastening the unit to the factory radio-

mounting bracket.

Position the unit so that its screw holes are
aligned with the screw holes of the bracket, and
tighten the screws at three locations on each
side.

1

2

4

3

1

If the pawl gets in the way, bend it down.

2

Factory radio mounting bracket

3

Truss (5 mm × 8 mm) screws

4

Dashboard or console

Installation

10

Section

Installation

En

03
