Installatie

Belangrijk

!

Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.

!

Gebruik geen onderdelen van andere fabrikan-
ten; deze kunnen storingen veroorzaken.

!

Neem contact op met uw dealer als er voor de
installatie gaten moeten worden geboord of
als er andere aanpassingen aan het voertuig
nodig zijn.

!

Installeer dit toestel niet op een plaats waar:

—

het de besturing van het voertuig kan be-
lemmeren.

—

het de inzittenden kan verwonden bij een
noodstop.

!

De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.

!

Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.

60°

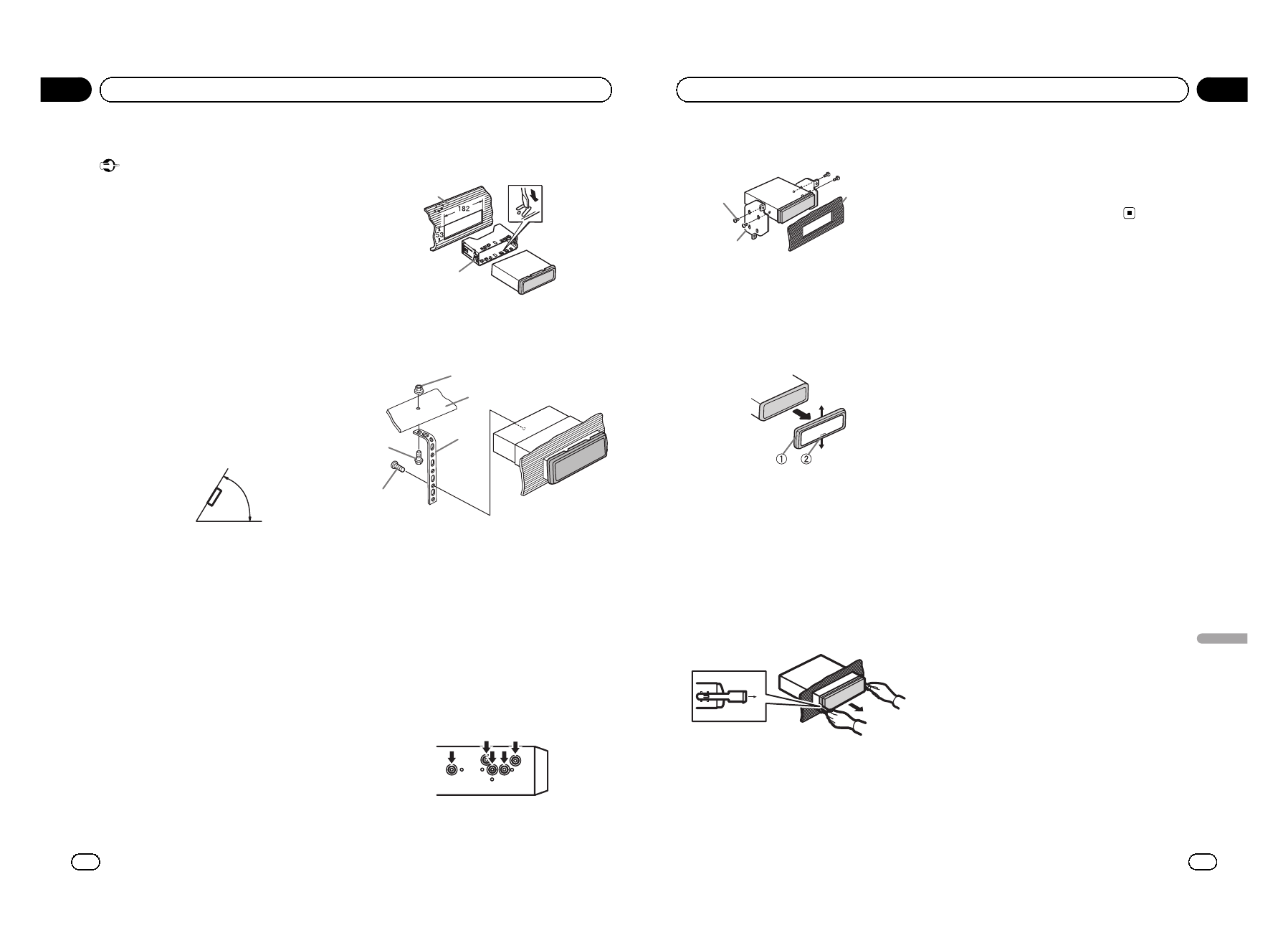

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.

DIN-voormontage

1

Schuif de montagebehuizing in het

dashboard.

Gebruik voor installatie in een ondiepe ruimte
de meegeleverde montagebehuizing. Als er
voldoende ruimte is, gebruikt u de montagebe-
huizing die met het voertuig geleverd werd.

!

Gebruik voor installatie in de handel ver-
krijgbare onderdelen.

2

Zet de montagebehuizing vast door

met een schroevendraaier de metalen lip-
jes op hun plaats te buigen (90°).

1

2

1

Dashboard

2

Montagebehuizing

3

Installeer het toestel zoals aangegeven.

1

2

3

4

5

1

Moer

2

Brandmuur of metalen steunvlak

3

Metalen band

4

Schroef

5

Schroef (M4 × 8)

#

Controleer of het toestel stevig op zijn plaats

is gemonteerd. Het toestel functioneert wellicht
niet naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1

Bepaal de juiste positie waar de gaten

in de klem en in de zijde van het toestel op
een lijn liggen.

Nl

96

Hoofdstuk

03

Installatie

2

Draai aan elke kant twee schroeven

vast.

1

2

3

1

Zelftappende schroef (5 mm × 8 mm)

2

Bevestigingsklem

3

Dashboard of console

Het toestel verwijderen

1

Verwijder de sierlijst.

1

Sierlijst

2

Lipje met inkeping

!

De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.

!

Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.

2

Steek de meegeleverde uittreksleutels

in de beide kanten van het toestel totdat
ze op hun plaats klikken.

3

Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en terug
bevestigen

U kunt het voorpaneel verwijderen om het toe-
stel tegen diefstal te beveiligen.

Druk op de knop om het voorpaneel los te
maken, duw het naar boven en trek het naar u
toe.
Raadpleeg

Het voorpaneel tegen diefstal ver wij-

deren

en

Het voorpaneel terug bevestigen

op

bladzijde 88 voor meer informatie.

Nl

97

Hoofdstuk

Nederlands

03

Installatie
