5

Altavoz trasero

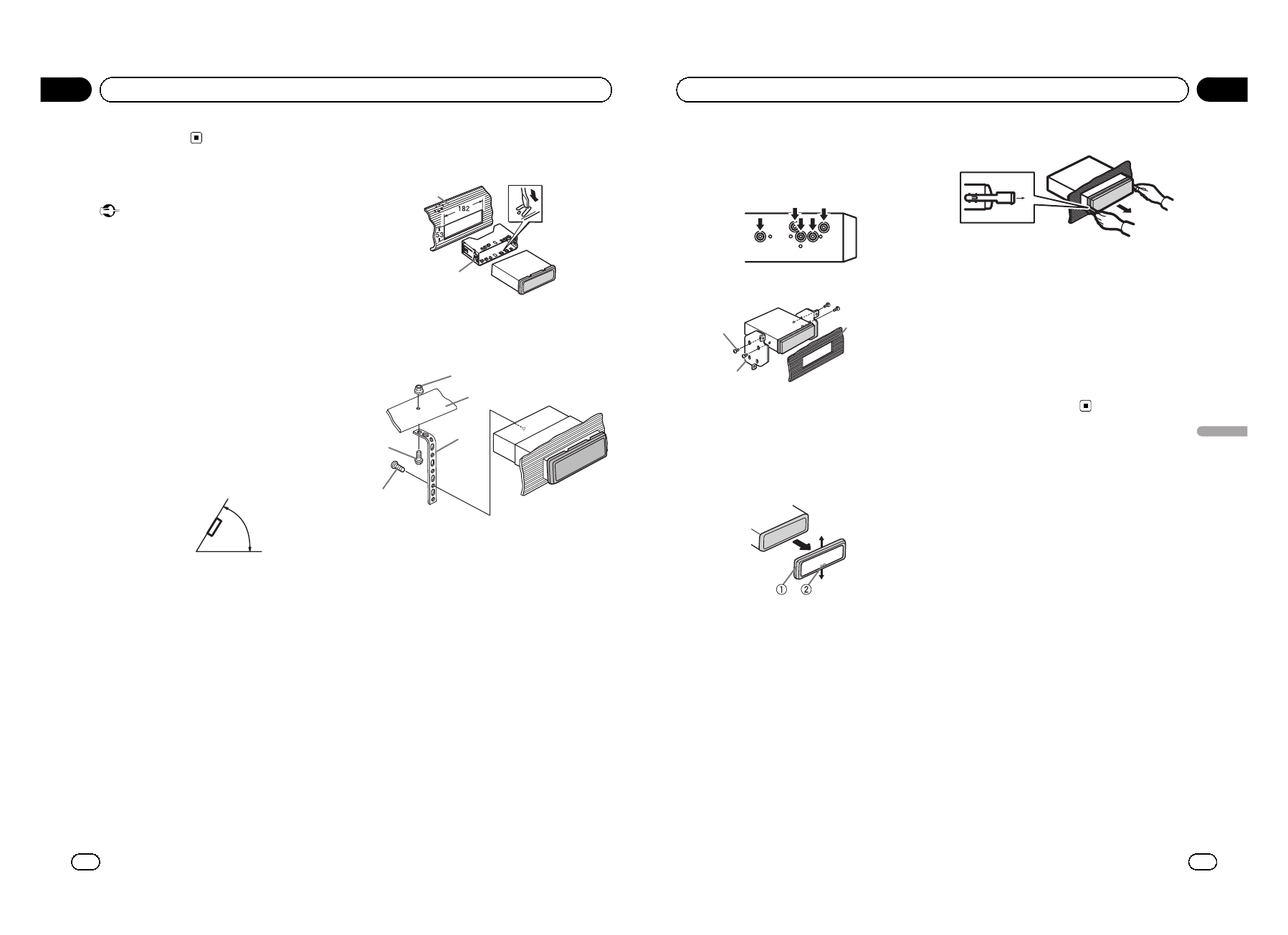

Instalación

Importante

!

Compruebe todas las conexiones y sistemas
antes de la instalación final.

!

No utilice piezas no autorizadas, ya que pue-
den causar fallos de funcionamiento.

!

Consulte a su distribuidor si para la instala-
ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.

!

No instale esta unidad en un lugar donde:

—

pueda interferir con el manejo del ve-
hículo.

—

pueda lesionar a un pasajero como conse-
cuencia de un frenazo brusco.

!

El láser semiconductor se dañará si se sobre-
calienta. Instale esta unidad alejada de zonas
que alcancen altas temperaturas, como cerca
de la salida del calefactor.

!

Se logra un rendimiento óptimo si la unidad
se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior DIN

Esta unidad puede instalarse correctamente
tanto si se realiza una instalación frontal o tra-
sera.

Montaje delantero DIN

1

Inserte el manguito de montaje en el

salpicadero.

Si realiza la instalación en un espacio poco
profundo, utilice el manguito de montaje su-
ministrado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el ve-
hículo.

!

En la instalación, emplee piezas disponi-
bles en el mercado.

2

Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.

1

2

1

Salpicadero

2

Manguito de montaje

3

Instale la unidad según la ilustración.

1

2

3

4

5

1

Tuerca

2

Muro cortafuego o soporte de metal

3

Correa metálica

4

Tornillo

5

Tornillo (M4 × 8)

#

Asegúrese de que la unidad esté firmemente

instalada en su lugar. Una instalación inestable
puede causar saltos en el audio o un mal funcio-
namiento de la unidad.

Es

62

Sección

03

Instalación

Montaje trasero DIN

1

Determine la posición correcta, de

modo que los orificios del soporte y del la-
teral de la unidad coincidan.

2

Apriete los dos tornillos en cada lado.

1

2

3

1

Tornillo con rosca cortante (5 mm × 8 mm)

2

Carcasa

3

Salpicadero o consola

Retirada de la unidad

1

Retire el anillo de guarnición.

1

Anillo de guarnición

2

Pestaña con muesca

!

Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.

!

Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.

2

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se
escuche un ligero chasquido.

3

Extraiga la unidad del salpicadero.

Retirada y colocación del panel
delantero

Puede extraer el panel delantero para proteger
la unidad contra robo.
Pulse el botón de soltar, empuje el panel de-
lantero hacia arriba y tire de él hacia sí.
Para obtener más información, consulte

Ex-

tracción del panel delantero para proteger la uni-
dad contra robo

y

Colocación del panel

delantero

en la página 54.

Es

63

Sección

Español

03

Instalación
