54

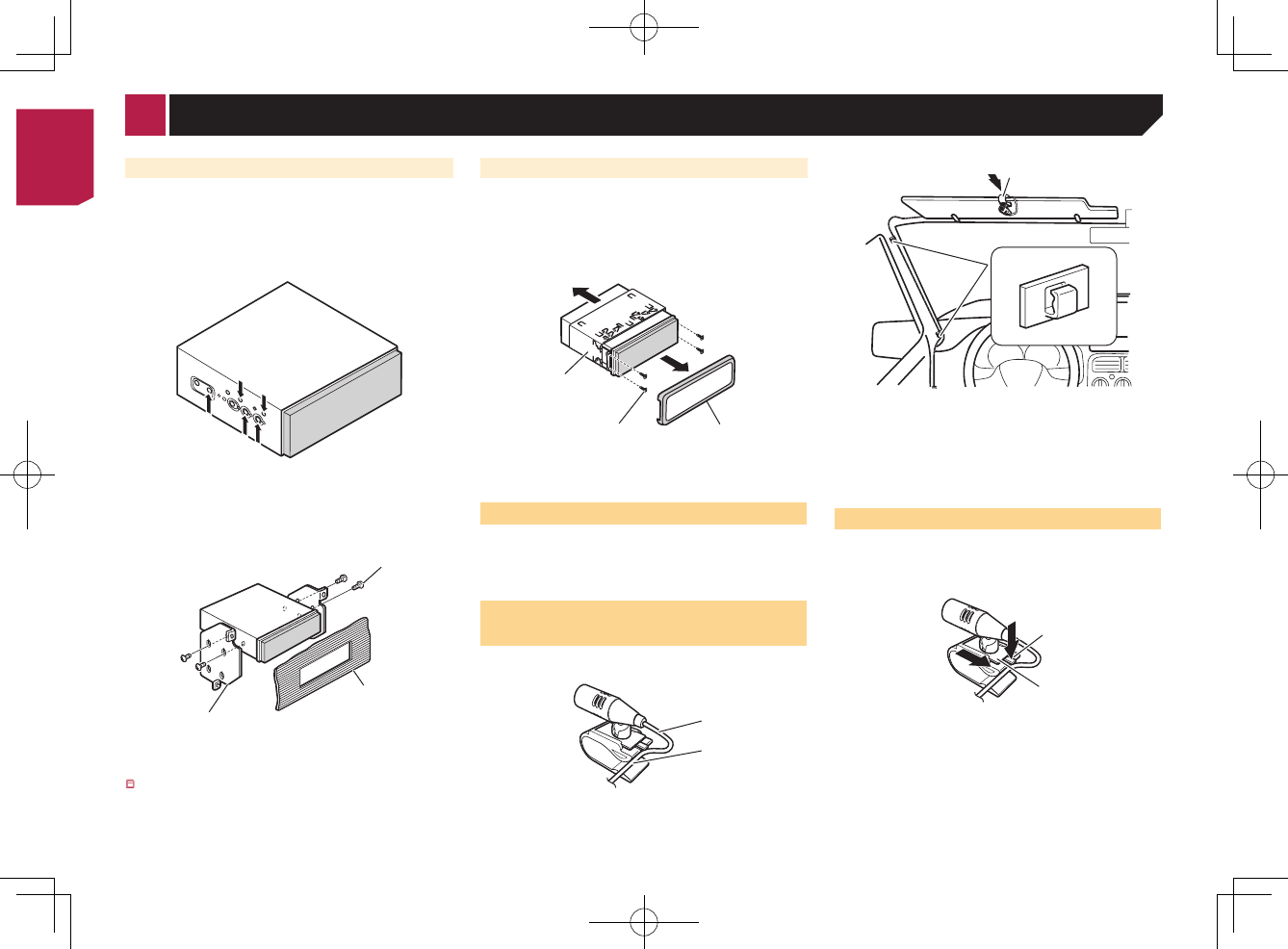

Задний монтаж DIN

1  Определите нужное положение, где отверстия

кронштейна совпадают с отверстиями на боковой

стороне устройства.

При неглубокой установке используйте следующие отверстия

под болты.

1

1

1

  Используйте только болты-фиксаторы (4 мм х 3 мм).

2  Затяните два винта на каждой стороне.

Используйте любые болты-фиксаторы (4 мм х 3 мм), болты фик

-

саторы (5 мм х 6 мм) или болты с плоской головкой (5 мм х 6 мм)

в зависимости от формы отверстий под винты в кронштейне.

1

2

3

1

  Болт

2

  Приборная панель или консоль

3

  Заводской монтажный кронштейн для радио

  В некоторых типах автомобилей невозможно установить

устройство в приборную панель. В этом случае воспользуй

-

тесь рамой из комплекта, чтобы заполнить зазор.

Снятие устройства

Чтобы снять накладную рамку, потяните наружу ее верхнюю и

нижнюю части. Затем ослабьте винты (2 мм х 3 мм) и снимите

монтажную обойму.

●

  При установке накладной рамки на место вставьте ее в

устройство, нажав на нее. (Если накладная рамка присоеди

-

нилась вверх ногами, она не встанет в нужное положение.)

1

3

2

1

  Монтажная обойма

2

  Болт (2 мм х 3 мм)

3

  Накладная рамка

Установка микрофона

●

  Установите микрофон в таком месте и на таком расстоянии, с

которого легко будет восприниматься голос водителя.

●

  Убедитесь в том, что изделие выключено (ACC OFF) перед

подключением микрофона.

Установка на солнцезащитный

козырек

1  Проложите провод микрофона в паз.

1

2

1

  Провод микрофона

2

  Паз

2  Закрепите зажим на солнцезащитный козырек.

1

2

1

  Зажим микрофона

2

  Зажимы

Используйте отдельно продающиеся зажимы, чтобы закре

-

пить провод внутри автомобиля там, где это необходимо.

Устанавливайте микрофон на козырек, когда он находится в

поднятом положении. Если солнцезащитный козырек находится в

опущенном положении, голос водителя может не распознаваться.

Установка на рулевую колонку

1  Отсоедините подставку микрофона от зажима

микрофона, передвигая подставку микрофона

при нажатом лепестке.

1

2

1

  Лепесток

2

  Подставка микрофона

2  Закрепите микрофон на рулевой колонке.

2

1

1

  Двусторонняя лента

2

  Зажимы

Используйте отдельно продающиеся зажимы, чтобы закре

-

пить провод внутри автомобиля там, где это необходимо.

  Расположите ее на достаточном расстоянии от рулевого

колеса.

Регулировка угла микрофона

< CRB4764-A >

< CRB4764-A >

Установка
