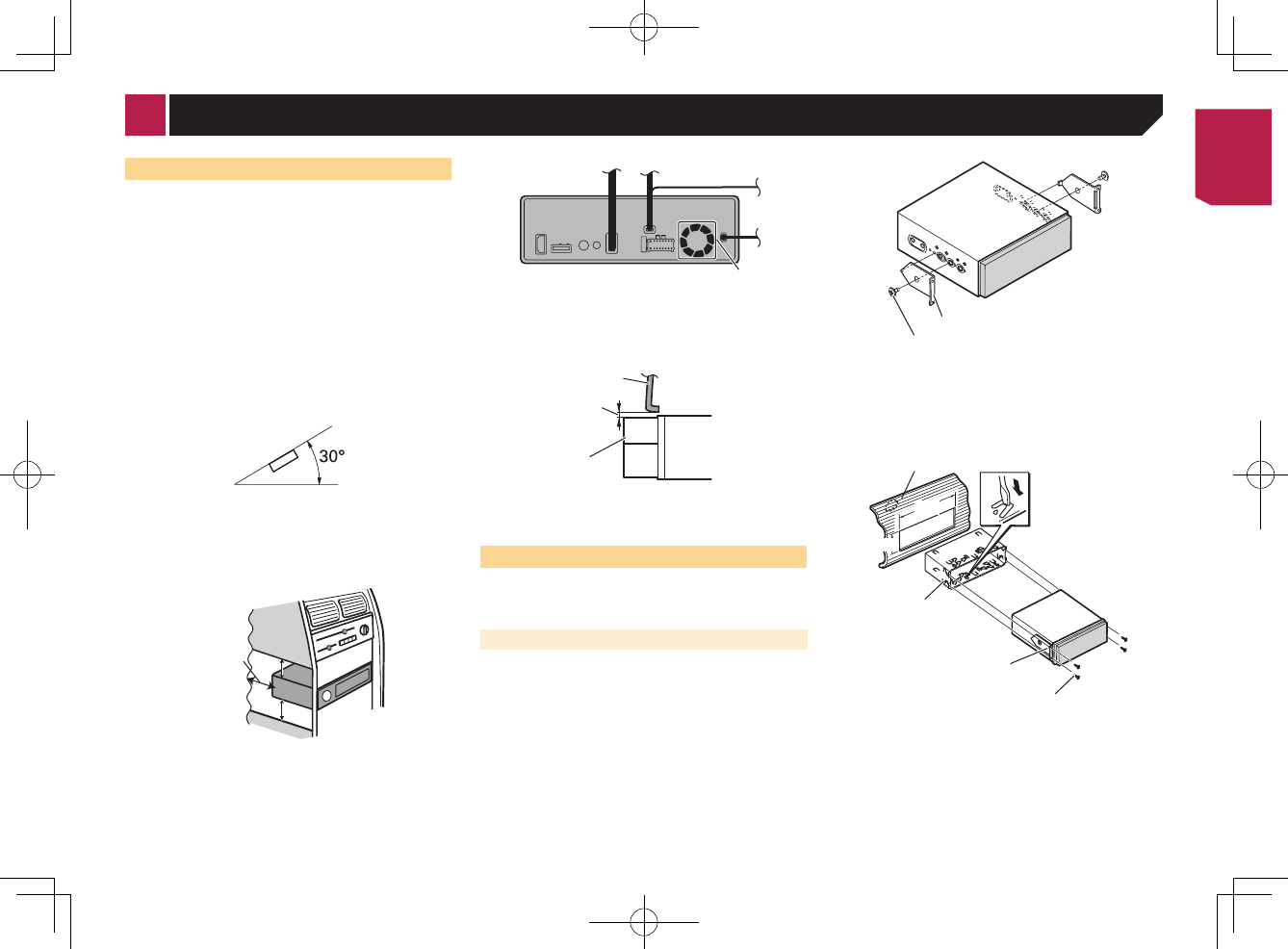

Рекомендации по установке

●

  Запрещается устанавливать данное изделие в местах, подвер

-

гающихся воздействию высоких температур или влажности,

например в местах:

●

  Ближайших к отопительным, вентиляционным отверстиям

или диффузорам кондиционера.

●

  На которые попадают прямые солнечные лучи, например на

поверхности приборной панели.

●

  На которые может попадать дождь, например возле двери или

на полу автомобиля.

●

  Устанавливайте данное изделие горизонтально на поверх

-

ности, имеющей отклонение в пределах от 0 до 30 градусов

(в пределах 5 градусов влево или вправо). Ненадлежащая

установка блока на поверхности с наклоном, превышающим

указанные отклонения, повышает вероятность возникнове

-

ния ошибок при отображении местоположения автомобиля

и может ухудшать характеристики отображения иным

способом.

●

  Чтобы обеспечить надлежащее рассеивание тепла во

время использования данного устройства, при выполнении

установки следует убедиться, что позади задней панели

оставлено достаточно свободного пространства, и свернуть

все свободные кабели таким образом, чтобы они не блокиро

-

вали вентиляционные отверстия.

5 см

5 см

Оставить

просторное

место

●

  Кабели не должны перекрывать область, показанную на

рисунке ниже. Это необходимо для корректной работы

усилителей.

1

1

  Не закрывайте данную область.

●

  Убедитесь, что оставлен достаточный зазор между прибор

-

ной панелью и LCD-панелью этого устройства, чтобы иметь

возможность открывать и закрывать ее, не касаясь приборной

панели.

1

2

3

1

  Приборная панель

2

  Оставьте зазор

3

  LCD-панель

Монтаж DIN спереди или сзади

Данное устройство можно монтировать либо спереди, либо сзади.

При установке воспользуйтесь доступными деталями, приобре

-

таемыми отдельно.

Передний монтаж DIN

1  Найдите нужное положение боковых

кронштейнов.

При неглубокой установке измените положение боковых крон

-

штейнов (небольшой).

2

1

1

  Боковой кронштейн (небольшой)

2

  Болт с плоской головкой (5 мм х 6 мм)

2  Вставьте устройство в приборную панель.

Вставьте в нее же монтажную обойму. А затем зафиксируйте

монтажную обойму, загнув металлические язычки (90°) с помо

-

щью отвертки.

182

53

1

3

4

2

1

  Приборная панель

2

  Монтажная обойма

3

  Боковой кронштейн

4

  Болт (2 мм х 3 мм)

< CRB4764-A >

Установка
