50

Белый: Передний левый + или высший диапазон левый +

Белый/черный: Передний левый – или высший диапазон

левый –

Серый: Передний правый + или высший диапазон правый +

Серый/черный: Передний правый – или высший диапазон

правый –

Зеленый: Задний левый + или средний диапазон левый +

Зеленый/черный: Задний левый – или средний диапазон

левый –

Фиолетовый: Задний правый + или средний диапазон правый

+

Фиолетовый/черный: Задний правый – или средний диапазон

правый –

l

  Разъем ISO

В некоторых автомобилях может разделяться на два. В этом

случае подключите оба разъема.

  Положение выключателя ручного тормоза зависит от модели

автомобиля. Подробные сведения можно получить в руковод

-

стве владельца автомобиля или дилера.

  При подключении сабвуфера к данному изделию вместо

заднего динамика измените настройку заднего выхода в

начальное значение. Выход сабвуфера данного изделия

монофонический.

  При использовании сабвуфера 70 Вт (2Ω), подключите саб

-

вуфер к фиолетовому и фиолетовому/черному выводам этого

устройства. Не подключайте ничего к зеленому и зеленому/

черному выводам.

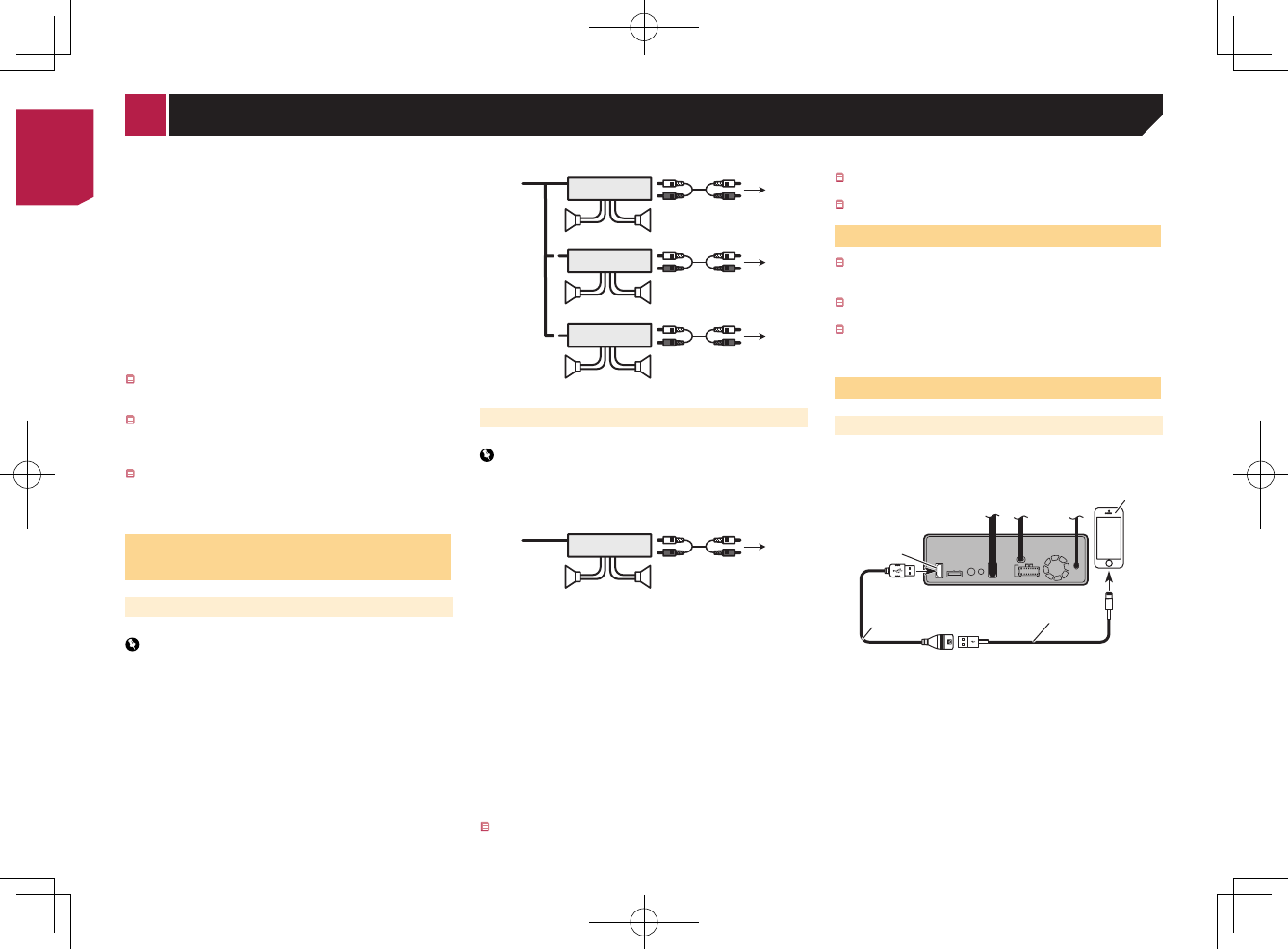

Усилитель мощности (прода

-

ются отдельно)

Без внутреннего усилителя

Важно

Выводы динамиков не используются, когда применяется это

подключение.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

С внутренним усилителем

Важно

Сигналы переднего и заднего динамиков (STD) или сигналы

динамиков среднего диапазона (NW) – выход от выводов

динамиков, когда используется это подключение.









1

3

2

8

9

9

1

  Система дистанционного управления

Подключите к синему/белому кабелю.

2

  Усилитель мощности (продаются отдельно)

3

  Подключите с помощью RCA-кабеля (продается отдельно)

4

  К заднему выходу (STD)

К выходу среднего диапазона (NW)

5

  Задний динамик (STD)

Динамик среднего диапазона (NW)

6

  К переднему выходу (STD)

К выходу высшего диапазона (NW)

7

  Передний динамик (STD)

Выход высшего диапазона (NW)

8

  К выходу сабвуфера (STD)

К выходу низшего диапазона (NW)

9

  Сабвуфер (STD)

Динамик низшего диапазона (NW)

  Измените режим динамиков на стандартный (STD) или

сетевой режим (NW).



При первом запуске на стр. 10

  Вы можете изменить RCA-выход сабвуфера в зависимости от

Вашей сабвуферной системы.

  Выход сабвуфера данного изделия монофонический.

iPhone и смартфон

  Подробную информацию о подключении внешнего устрой

-

ства с помощью кабеля, приобретаемого дополнительно, см.

в руководстве по эксплуатации кабеля.

  Подробности по подключению, использованию и совмести

-

мости iPhone можно найти в Руководстве по эксплуатации.

  Подробности по подключению, использованию и совме

-

стимости устройства на платформе Android можно найти в

Руководстве по эксплуатации.

iPhone с разъемом Lightning

Подключение через USB-порт

Для подсоединения необходим интерфейсный USB-кабель для

iPod / iPhone (CD-IU52) (продается отдельно).

1

2

4

3

1

  USB-порт

2

  USB-кабель 1,5 м

3

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU52)

(продается отдельно)

4

  iPhone с разъемом Lightning

iPhone с 30-штырьковым

разъемом

Подключение через AUX-вход

Для подсоединения необходим интерфейсный USB-кабель для

iPod / iPhone (CD-IU201V) (продается отдельно).

1

2

3

4

5

1

  USB-порт

2

  AUX-вход

3

  USB-кабель 1,5 м

4

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU201V)

(продается отдельно)

5

  iPhone с 30-штырьковым разъемом

Устройство Android или

MirrorLink

Подключение через USB-порт

Для подсоединения необходим интерфейсный USB-кабель

для использования с Android или MirrorLink™-совместимыми

устройствами (CD-MU200) (продается отдельно).
