51



При первом запуске на стр. 10

  Вы можете изменить RCA-выход сабвуфера в зависимости от

Вашей сабвуферной системы.

  Выход сабвуфера данного изделия монофонический.

iPhone и смартфон

  Подробную информацию о подключении внешнего устрой

-

ства с помощью кабеля, приобретаемого дополнительно, см.

в руководстве по эксплуатации кабеля.

  Подробности по подключению, использованию и совмести

-

мости iPhone можно найти в Руководстве по эксплуатации.

  Подробности по подключению, использованию и совме

-

стимости устройства на платформе Android можно найти в

Руководстве по эксплуатации.

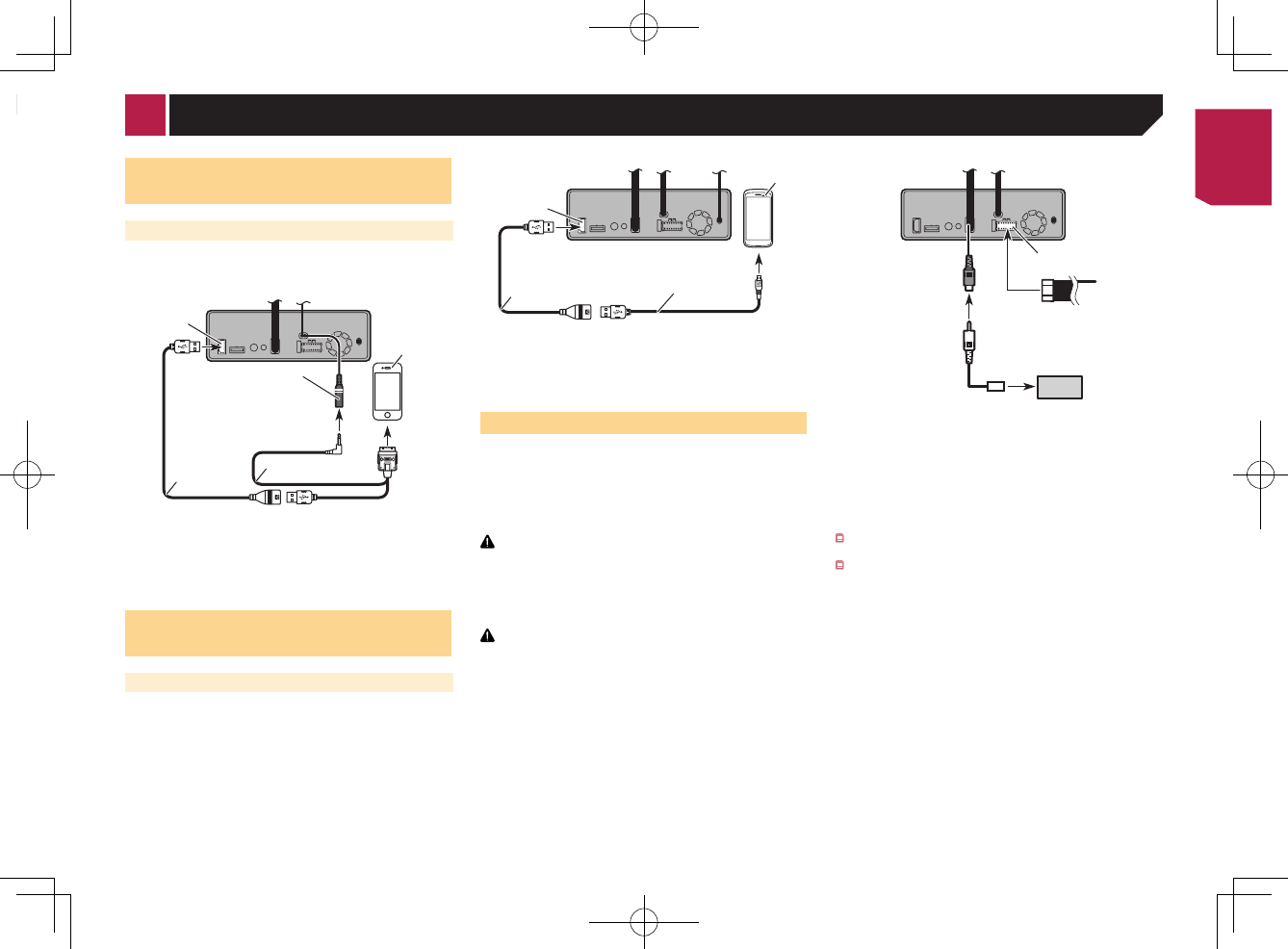

iPhone с разъемом Lightning

Подключение через USB-порт

Для подсоединения необходим интерфейсный USB-кабель для

iPod / iPhone (CD-IU52) (продается отдельно).

1

2

4

3

1

  USB-порт

2

  USB-кабель 1,5 м

3

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU52)

(продается отдельно)

4

  iPhone с разъемом Lightning

iPhone с 30-штырьковым

разъемом

Подключение через AUX-вход

Для подсоединения необходим интерфейсный USB-кабель для

iPod / iPhone (CD-IU201V) (продается отдельно).

1

2

3

4

5

1

  USB-порт

2

  AUX-вход

3

  USB-кабель 1,5 м

4

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU201V)

(продается отдельно)

5

  iPhone с 30-штырьковым разъемом

Устройство Android или

MirrorLink

Подключение через USB-порт

Для подсоединения необходим интерфейсный USB-кабель

для использования с Android или MirrorLink™-совместимыми

устройствами (CD-MU200) (продается отдельно).

2

1

4

3

1

  USB-порт

2

  USB-кабель (поставляется с CD-MU200)

3

  USB - микро USB-кабель (тип USB A - микро USB B) (постав

-

ляется с CD-MU200)

4

  Устройство Android или MirrorLink

Камера

О камере заднего вида

При использовании камеры заднего вида изображение заднего

вида автоматически переключается с видео рычагом переклю

-

чения передач в положение

REVERSE

 (

R

). Кроме того, режим

Поле зрения камеры

 позволяет проверить ситуацию позади при

движении автомобиля.

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО ДЛЯ ПОД

-

КЛЮЧЕНИЯ КАМЕР ЗАДНЕГО ВИДА С ПЕРЕВЕРНУТЫМ

ИЛИ ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ

ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ

ПОВРЕЖДЕНИЯМ.

ВНИМАНИЕ

●

  На экране может появиться перевернутое изображение.

●

  С помощью камеры заднего вида можно наблюдать за

прицепами, а также при парковке задним ходом на ограни

-

ченном пространстве. Не используйте данную функцию для

развлечения.

●

  Объекты в камере заднего вида могут казаться расположен

-

ными ближе или дальше, чем в действительности.

●

  Участок полноэкранных изображений, отображаемый при

движении задним ходом, или наблюдение заднего вида

автомобиля может незначительно отличаться.

1

5

7

6

4

2
3

8

1

  Данное изделие

2

  Источник питания

3

  Силовой шнур

4

  Фиолетовый/белый (

REVERSE-GEAR SIGNAL INPUT

)



Силовой шнур на стр.

49

5

  Камера заднего вида (ND-BC6) (продается отдельно)

6

  К выходу видео

7

  RCA-кабель (поставляется с ND-BC6)

8

  Коричневый (

REAR VIEW CAMERA IN

)

  Подключите только камеру заднего вида к

REAR VIEW

CAMERA IN

. Не подключайте любое другое оборудование.

  Для использования других камер нужно указать некоторые

параметры.



Настройка камеры заднего вида на стр. 36

< CRB4764-A >

Подключение
