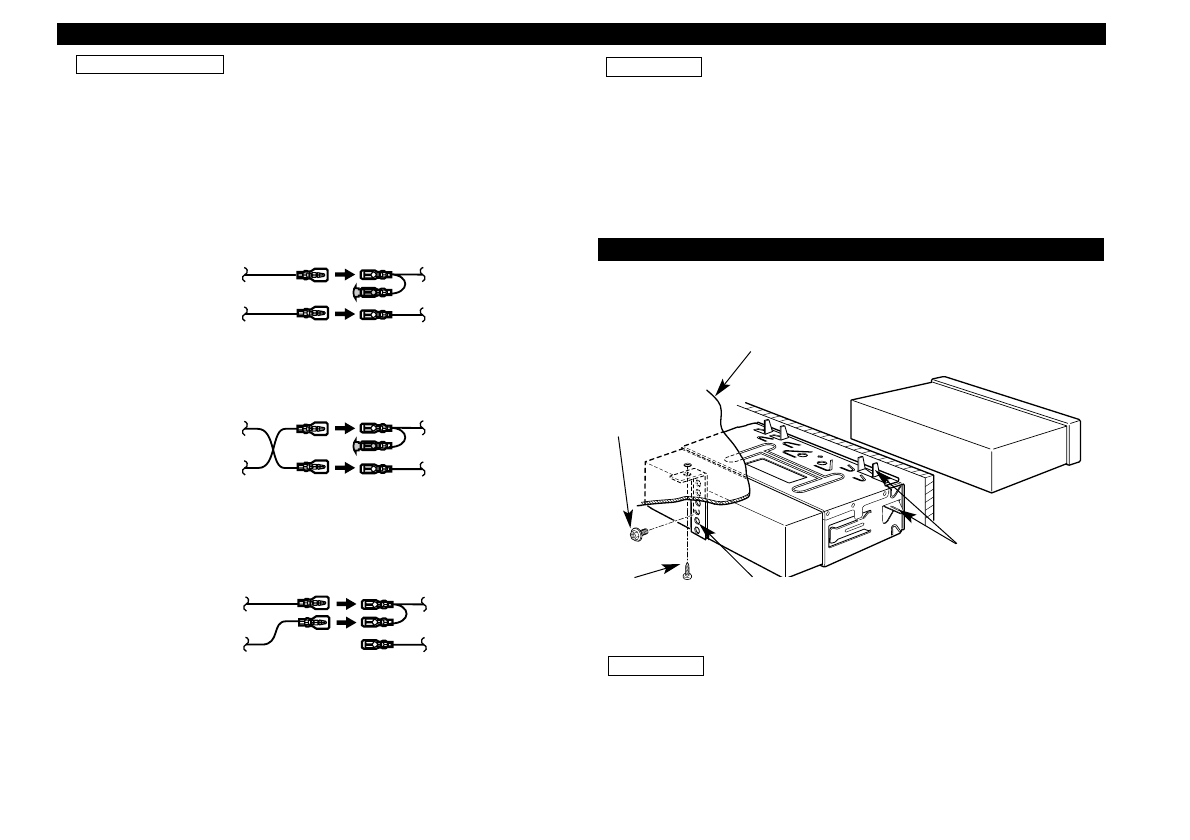

Присоединение разъема ISO (см. стр. 70)
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в
пункте
1
.
Eсли штыри разъема ISO расположены соответственно пункту
2
или
3
, следует провести соединение в соответствии с рисунком.
2
ПРEДУПРEЖДEНИE
Аппарат
Автомобиль
Kабель зажигания (Kрасный)
Kабель батареи (Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат
Автомобиль
Kабель зажигания (Kрасный)
Kабель батареи (Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат
Автомобиль
Kабель зажигания (Kрасный)
Kабель батареи (Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Если соединение выполнено как в
3
, напряжение питания не будет
поступать от блока в замок зажигания.
По этой причине не забывайте каждый раз при выключении зажигания
выключать питание аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АCC…красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
ПРИМEЧАНИE
1
(
Cтандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
2
Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
3
Штепсель А-4 (желтый) автомобильного разъема ISO не подсоединен
вообще, однако штепсель А-7 (красный) подсоединен к источнику
постоянного электропитания (или оба штепселя А-7 (красный) и А-4
(желтый) подсоединены к источнику постоянного электропитания).
Подсоединение кабелей к гнездам для подключения
Cледует проверить, что аппарат прочно установлен на месте. Eсли
аппарат укреплен неустойчиво, это может привести к неисправности
(например пропуск звука).
ПРИМEЧАНИE
Cледует согнуть
выступы сборочной
части с помощью
отвертки или
подобного
инструмента и
прикрепить ее на
место.
Металлическая
сборочная лента
(можно купить в
магазинах)
Резьбонарезаю
щий винт
(можно купить в
магазинах)
Противопожарная перегородка
или металлическая опора
Винт (M4
×
8)
(можно купить
в магазинах)
Установка
■
Установка
