— 109 —

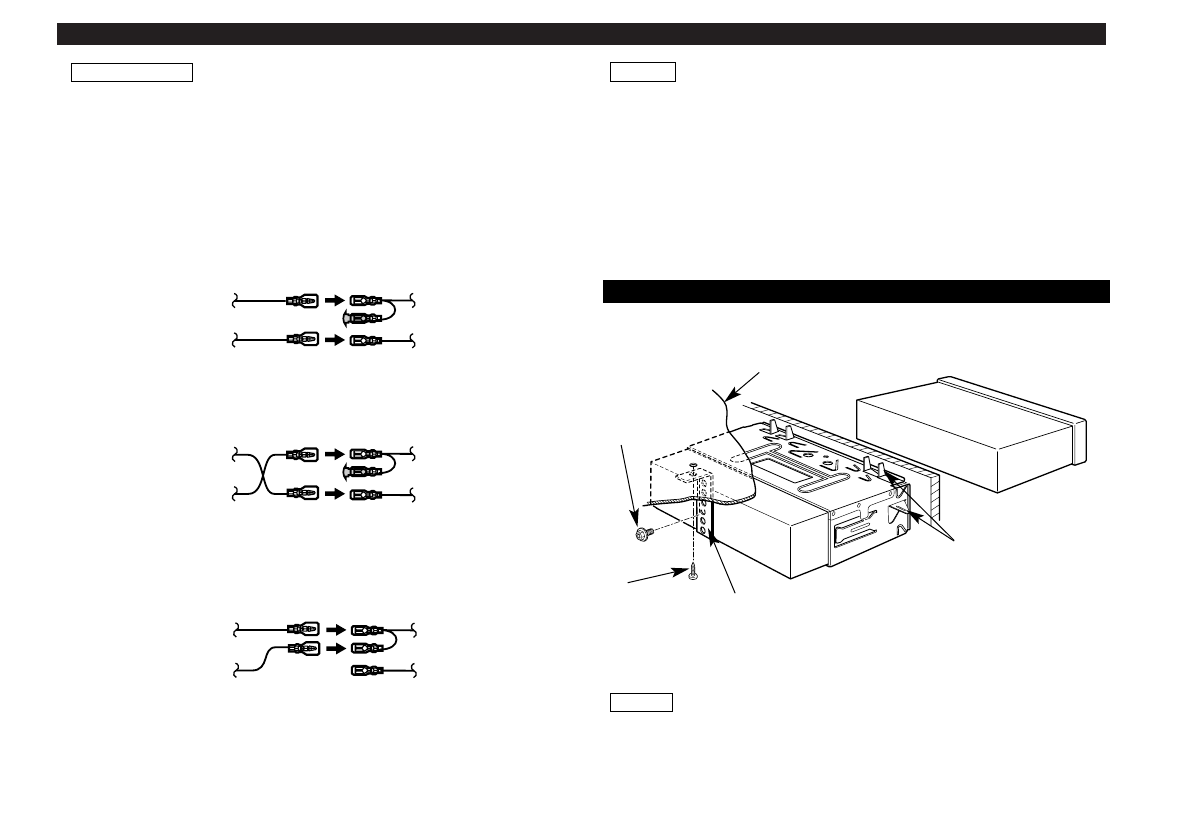

Podłączanie przewodów do końcówek
Instalacja
Radioodtwarzacz
Pojazd
Przewód zapłonu
(Czerwony)
Przewód akumulatora
(Żółty)
Kołek A-7
(Czerwony)
Kołek A-4 (Żółty)
Radioodtwarzacz
Pojazd
Przewód zapłonu
(Czerwony)
Przewód akumulatora
(Żółty)
Kołek A-7
(Czerwony)
Kołek A-4 (Żółty)
Radioodtwarzacz
Pojazd
Przewód zapłonu
(Czerwony)
Przewód akumulatora
(Żółty)
Kołek A-7
(Czerwony)
Kołek A-4 (Żółty)
Zagnij płytki kieszeni
montażowej za po-
mocą śrubokręta lub
podobnego urządze-
nia, mocując kieszeń
w swoim miejscu
Metalowy pasek
montażowy
(dostępny w
sprzedaży)
Wkręt samo-
gwintujący
(dostępny w
sprzedaży)
Ściana ogniowa lub wspornik metalowy
Wkręt (M4
×
8)
(dostępny w
sprzedaży)
Instalacja
■
Upewnij się czy aparat jest pewnie umocowany w swoim miejscu. Jeżeli
jego położenie nie jest stabilne, może ulec uszkodzeniu (może dla
przykładu zaniknąć dźwięk).
UWAGA
Podłączanie kostki połączeniowej ISO (patrz str. 108)
Układ kołków w kostce ISO zależy od typu twojego samochodu. Aby
nie uszkodzić urządzenia, upewnij się czy połączenia są odpowiednie.
Standardowe połączenia dla wiązki przewodów opisano poniżej w
punkcie
1
. Jeżeli układ kołków w kostce jest taki jak opisano w
punktach
2
i
3
, dokonaj podłączeń takich jak na rysunkach.
2
OSTRZEżENIE
Jeżeli połączenia są wykonane tak jak w p.
3
, zasilanie urządzenia nie
będzie połączone z zapłonem.
Z tej przyczyny zawsze trzeba wyłączać zasilanie aparatu, gdy zapłon
zostanie wyłączony.
Aby powiązać zasilanie aparatu z zapłonem, podłącz przewód zapłonu
(ACC…czerwony) do źródła zasilania, które może być włączane i wyłą-
czane kluczem zapłonu.
UWAGA
1
(Ustawienie standardowe) Kołek A-7 (czerwony) kostki ISO pojazdu
jest połączony z zapłonem, a kołek A-4 (żółty) jest podłączony do
źródła stałego zasilania.
2
Kołek A-7 (czerwony) kostki połączeniowej ISO pojazdu jest
podłączony do źródła stałego zasilania, a kołek A-4 (żółty) jest
podłączony do zapłonu.
3
Kołek A-4 (żółty) kostki połączeniowej ISO pojazdu nie jest pod-łączo-
ny do żadnego źródła zasilania, podczas gdy kołek A-7 (czerwony)
jest podłączony do źródła stałego zasilania (albo oba kołki: A-7
(czerwony) lub A-4 (żółty) są podłączone do źródła stałego zasilania).
