Магнитолы Kenwood KDC-5070R - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
P.CONT
ANT.C
TEL MUTE
— 70 —
Pyccкий

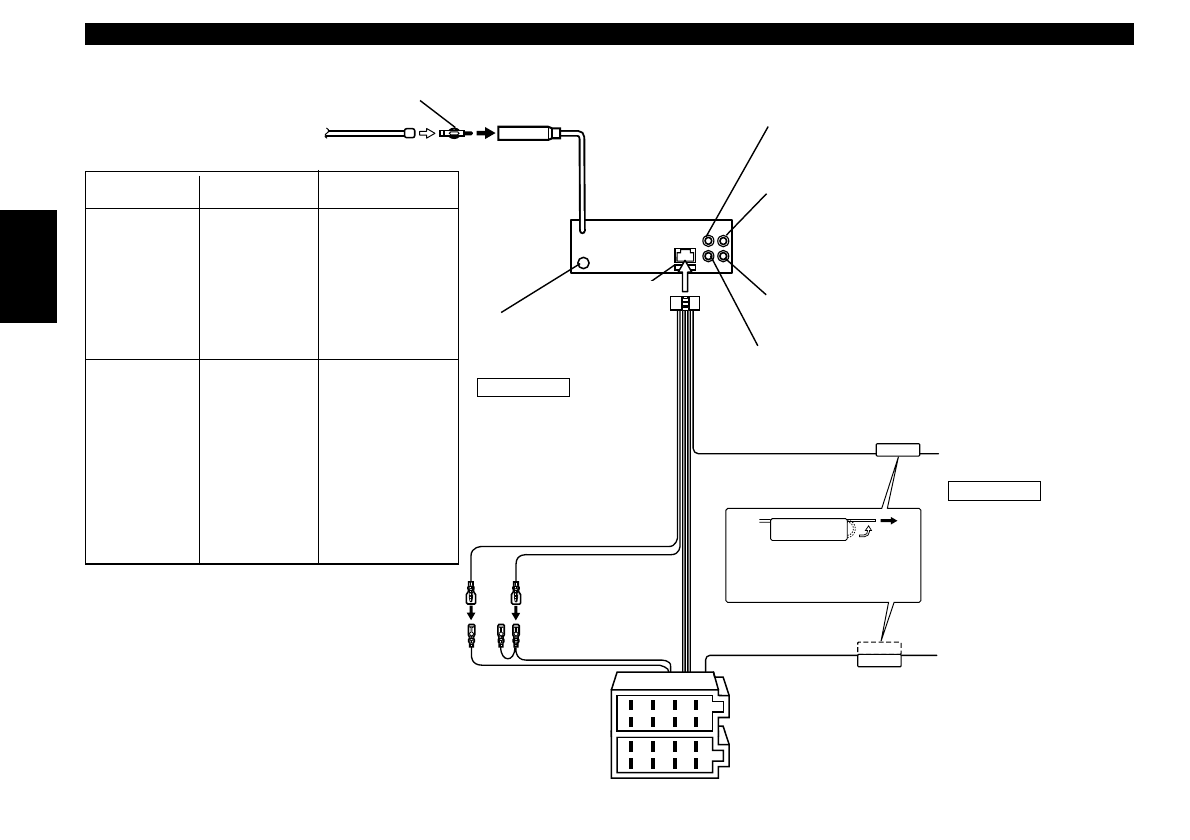

Подсоединение кабелей к гнездам для подключения
Передний правый выход
(красный провод)
Задний правый
вывод (Kрасный)
Передний левый выход
(белый провод)
Задний левый
вывод (Белый)
Автоматический
проигрыватель дисков
KENWOOD/ вход
управления блоком DAB
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-JASO) (Принадлежность
3
)
Особенности подключения
автоматического
проигрывателя дисков и
блока DAB изложены в
руководстве по
эксплуатации каждого
устройства.
ПРИMЕЧАНИE
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по
ее эксплуатации.
ПРИMЕЧАНИE
Жгут проводов
(Принадлежность
1
)
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Kабель пpиглyшeния TEL
(кopичнeвый)
Подсоедините к заземленному
выводу, когда зазвонит
телефон или во время
разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит в
комплект поставки, или к
выводу управления антенной
в автомобиле.
Управление
питанием/управляющ
ий кабель двигателя
антенны
(Cиний/Белый)
Taблица функций разеъема
Номера штырей
разъемов ISO
Цвет кабеля
Функции
Разъем для
внешнего питания
A–4
A–5
A–6
A–7
A–8
Разъем для
колонок
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Желтый
Cиний/Белый
Оранжевый/белый
Kрасный
Черный
Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный
Аккумулятор
Управление питанием
Диммер
Зажигание (АCC)
Заземляющее
соединение (земля)
Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)
