1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
P.CONT
ANT.C
TEL MUTE
— 108 —
Polski

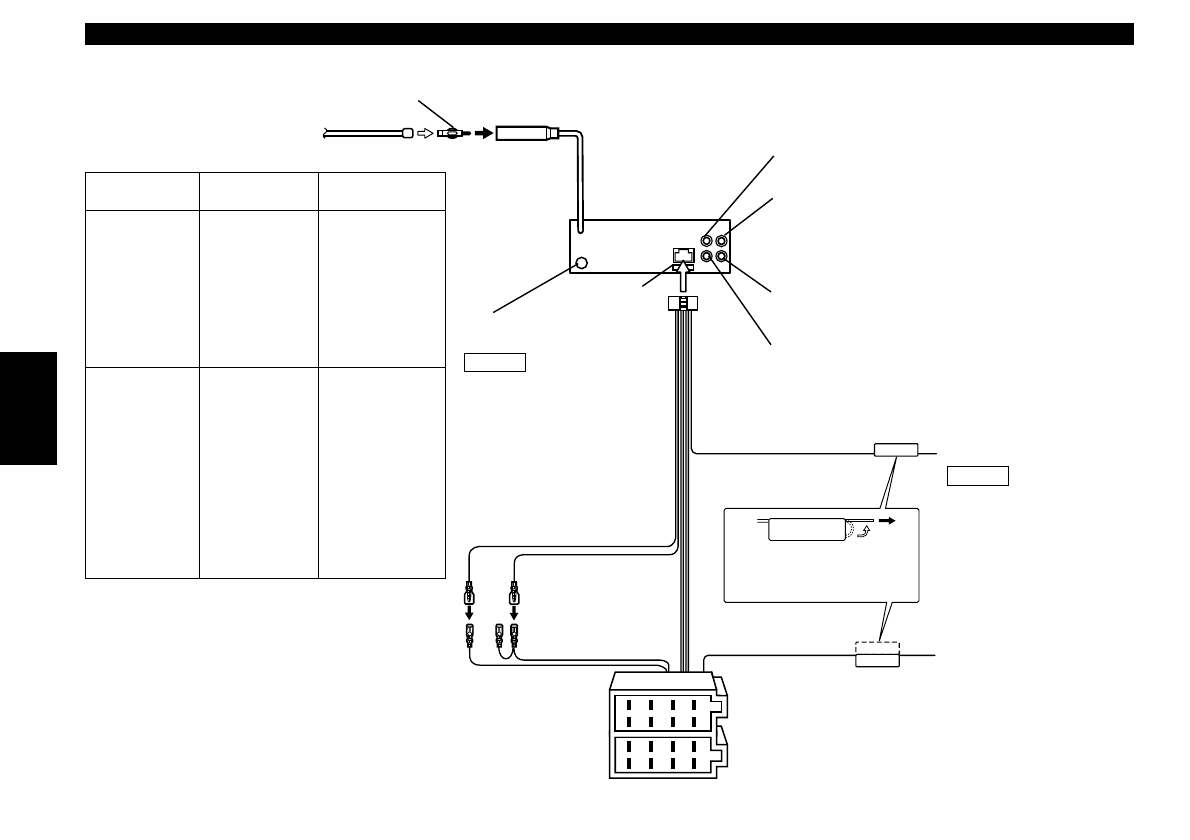

Podłączanie przewodów do końcówek
Wyjście przednie
prawe (Czerwony)
Wyjścietylne prawe
(Czerwone)
Wyjście przednie
lewe (Białe)
Wyjście tylne lewe
(Biały)
Zmieniacz dysków KENWOOD
/ wejście kontrolne DAB
Przewód akumulatora (Żółty)
Przewód zapłonu
(Czerwony)
Wejście anteny FM/AM
Przewód antenowy (ISO)
Adapter antenowy (ISO-JASO) (Akcesoria poz.
3
)
Przed podłączeniem
zmieniacza dysków czy
jednostki DAB, zapoznaj się z
instrukcjami ich obsługi.
UWAGA
Podłącz do końcówki, która
jest uziemiona, gdy dzwoni
telefon lub porczas rozmowy.
Przed podłączeniem systemu
nawigacji KENWOOD, zapoz-
naj się z instrukcją obsługi
tego systemu.
UWAGA
Wiązka przewodów
(Akcesoria poz.
1
)
Jeżeli nie dokonano połącze-
nia, nie należy dopuścić aby
kabel wysunął się z osłonki.
Kabel wyłączania dęwińku
(mute) TEL (Br
ó
zowy)
Kołek A-7 (Czerwony)
Kołek A-4 (Żółty)
Kostka połączeniowa A
Kostka połączeniowa B
Bezpiecznik
(10A)
Podłącz albo do końcówki
sterowania zasilaniem, gdy
korzysta się z opcyjnego
wzmacniacza zasilania, albo
do końcówki sterowania
anteną w samochodzie.
Przewód sterowa-
nia zasilaniem/
Silnikiem anteny
(Niebieskobiały)
Mapa funkcji kostki
Numer szpilki
dla kostek ISO Kolor przewodu
Funkcje
Kostka zasilania
zewnętrznego
A–4
A–5
A–6
A–7
A–8
Kostka
głośników
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Żółty
Niebieskobiały
Pomarańczowy/biały
Czerwony
Czarny
Purpurowy
Purpurowoczarny
Szary
Szaroczarny
Biały
Białoczarny
Zielony
Zielonoczarny
Akumulator
Sterowanie zasilaniem
Ściemniacz
Zapłon (ACC)
Połączenie
Ziemia (masa)
Tylny prawy (
+
)
Tylny prawy (
–
)
Przedni prawy (
+
)
Przedni prawy (
–
)
Przedni lewy (
+
)
Przedni lewy (
–
)
Tylny lewy (
+
)
Tylny lewy (
–
)
