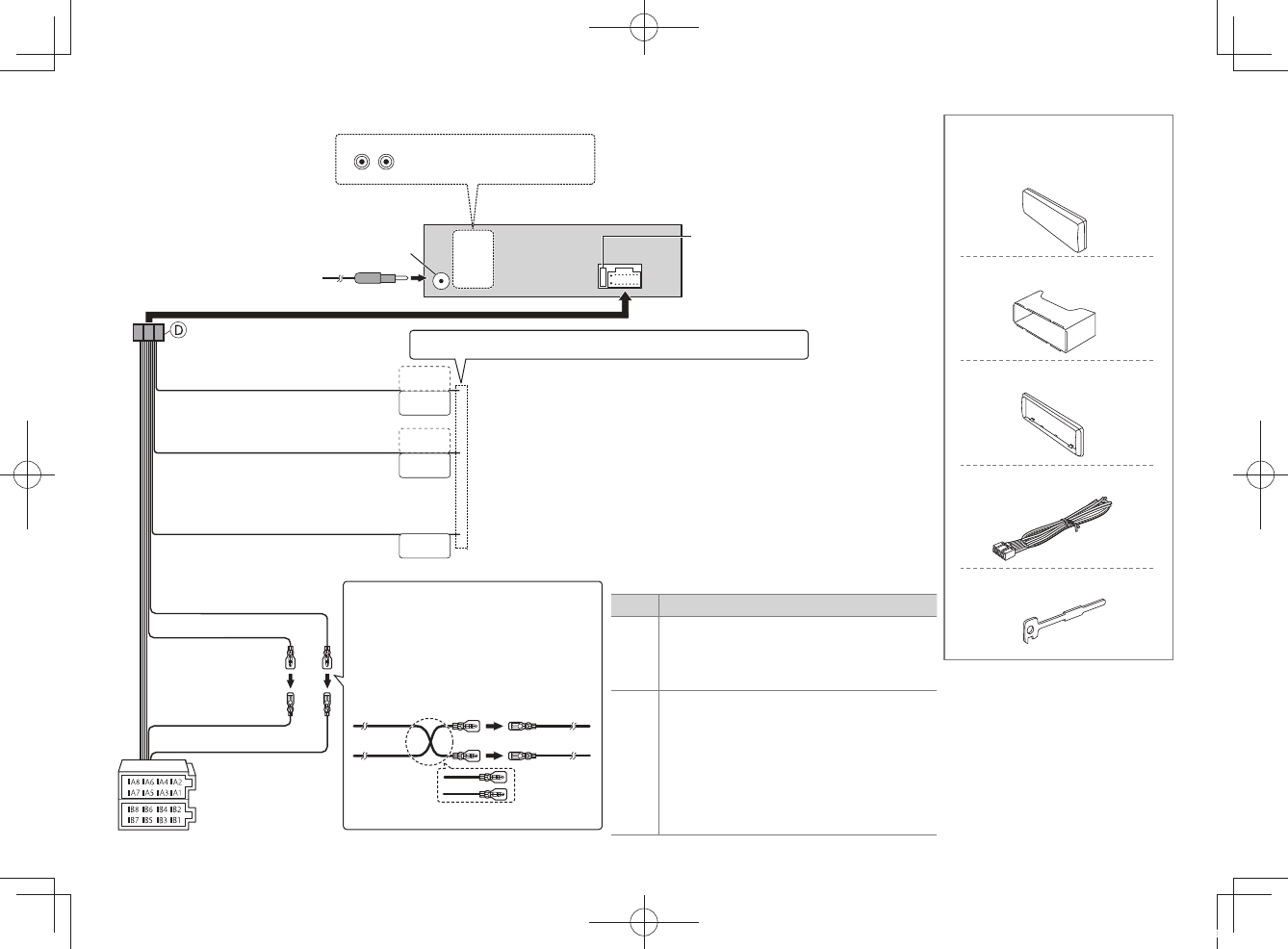

Підключення проводів
Список деталей для
монтажу
Запобіжник (10 A)
Гніздо для підключення штекера
антени (JASO)
( ×4 )
( ×4 )
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Передня панель
B
Монтажний кожух
C
Декоративна накладка
D
Пучок проводів
E
Ключ для демонтажу
Голубий/жовтий
(Провід для підключення пристрою
дистанційного керування на кермі)
До перехідника пристрою дистанційного керування на кермі
Синій/білий
(Провід живлення/провід антени)
Коричневий
(Провід керування вимкненням звуку)
До контакту вимикача живлення, якщо використовується додатковий підсилювач, або до контакту
пристрою керування приводом антени автомобіля.
До контакту, який під час надходження телефонного дзвінка або під час телефонної розмови
з’єднаний з “землею”. (Для підключення до навігаційної системи Kenwood, дивіться інструкцію з
її використання.)
Жовтий (A4)
Червоний (Кабель запалювання)
Червоний (A7)
Жовтий (Кабель акумулятора)
Контакт
Колір та призначення
A4
A5
A7
A8
Жовтий
: Акумулятор
Синій/білий : Регулювання живлення
Червоний : Запалювання (ACC)
Чорний
: З’єднання заземлення
B1 / B2
B3 / B4
B5 / B6
B7 / B8
Багряний
ª
/ Багряний/чорний
·
: Задній динамік
(права)
Сірий
ª
/ Сірий/чорний
·
: Передній динамік
(права)
Білий
ª
/ Білий/чорний
·
: Передній динамік
(ліва)
Зелений
ª
/ Зелений/чорний
·
: Задній динамік
(ліва)
З'єднувачі ISO
Особливості підключення з’єднувачів ISO на
деяких марках автомобілів Фольксваген / Ауді
та Опель (Vauxhall)
Можливо, виявиться необхідним змінити, як
зображено на малюнку, схему джгута проводів, який
входить до комплекту.
Прилад
Автомобіль
A7 (Червоний)
Кабель запалювання
(Червоний)
A4 (Жовтий)
Стандартний варіант схеми підключення проводів
Кабель акумулятора
(Жовтий)
Якщо ви підключаєте цей провід, переконайтеся у тому, що він знаходиться всередині щитка.
Підключення задніх динаміків/
сабвуфера
