13
DEUTSCH |
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT
R
L
REAR/SW

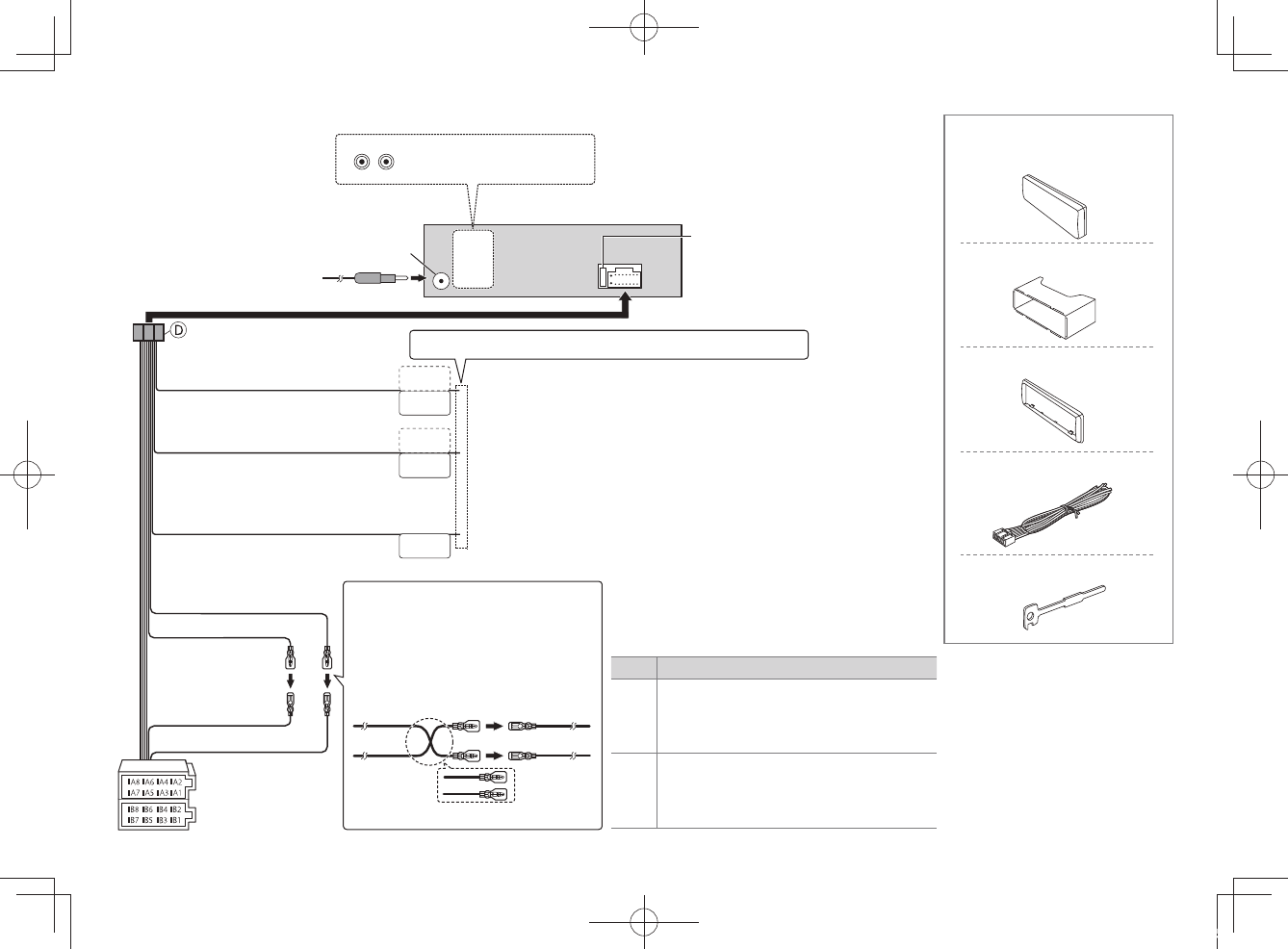

Verdrahtungsanschluss
Teileliste für den Einbau
Sicherung (10 A)
Antennenanschluss
(JASO)
( ×4 )
( ×4 )
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Frontblende
B
Einbauhalterung
C
Frontrahmen
D
Kabelbaum
E
Ausziehschlüssel
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-Fernbedienungsadapter.
Blau/Weiß
(Stromsteuerungskabel/
Antennensteuerungskabel)
Braun
(Stummschaltungs-Steuerkabel)
Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den
Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs
durchführen.
An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während
Sie einen Anruf erledigen. (Lesen Sie hinsichtlich des Anschlusses an das Kenwood-
Navigationssystem die Bedienungsanleitung des betreffenden Geräts.)
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
Stift
Farbe und Funktion
A4
A5
A7
A8
Gelb
: Batterie
Blau/Weiß : Stromsteuerung
Rot
: Zündung (ACC)
Schwarz
: Erdungsanschluss (Masse)
B1 / B2
B3 / B4
B5 / B6
B7 / B8
Lila
ª
/ Lila/Schwarz
·
: Hinterer Lautsprecher (rechts)
Grau
ª
/ Grau/Schwarz
·
: Vorderer Lautsprecher (rechts)
Weiß
ª
/ Weiß/Schwarz
·
: Vorderer Lautsprecher (links)
Grün
ª
/ Grün/Schwarz
·
: Hinterer Lautsprecher (links)
ISO-Anschlüsse
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile.
Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums modifizieren, wie
unten gezeigt.
Gerät
Fahrzeug
A7 (Rot)
Zündkabel
(Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.
Hinterer/Subwoofer-Ausgang
