12

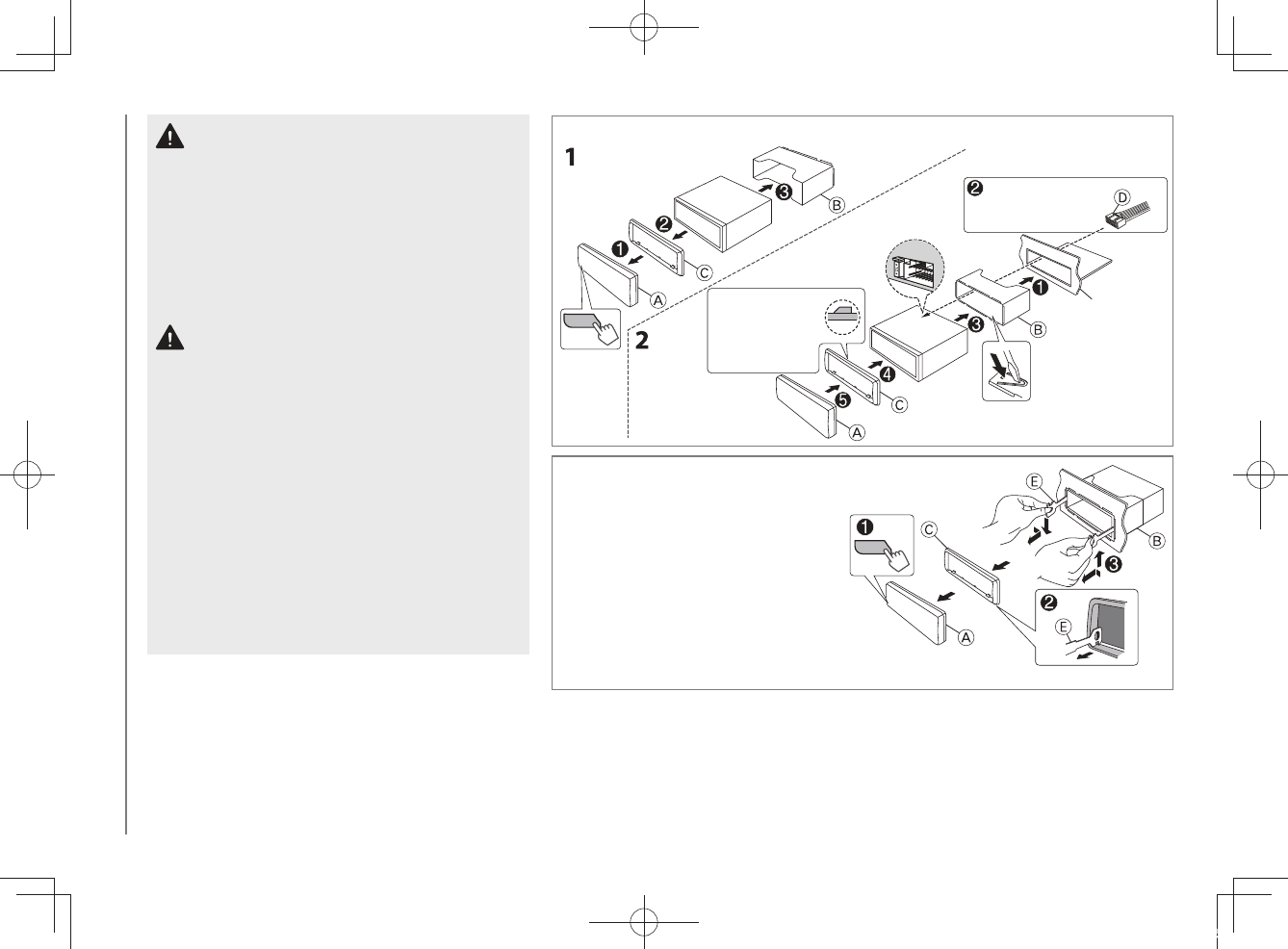

EINBAU / ANSCHLUSS
Führen Sie die erforderliche
Verkabelung aus.
(
➜
13)
Armaturenbrett Ihres
Autos
Biegen Sie die entsprechenden Metalllaschen, um
die Einbauhalterung sicher festzuhalten.
Entfernen der Einheit
1
Nehmen Sie die Frontblende ab.
2
Passen Sie die Vorsprünge an den
Ausziehschlüsseln an beiden Seiten
des Frontrahmens ein und ziehen Sie
ihn heraus.
3
Setzen Sie die Ausziehschlüssel
tief in die Schlitze an jeder Seite
ein und folgen dann den mit Pfeil
gekennzeichneten Anweisungen wie
rechts gezeigt.
Einbau der Einheit (Einbau im Armaturenbrett)
Warnung
• Das Gerät kann nur mit 12-V-Anlage mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und
Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der
Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss
zu vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss
zu vermeiden.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet
wird.
Vorsicht
• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage
und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom
Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile
dieses Geräts bei und kurz nach der Verwendung des Geräts berühren.
Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die
·
-Drähte des Lautsprechers der Karosserie, dem
Massekabel (schwarz) oder schließen sie parallel an.
•
Installieren Sie das Gerät in einem Winkel von 30º oder weniger.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das
Zündkabel (rot) mit der Klemmen am Sicherungskasten des Fahrzeugs, die
12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und
ausgeschaltet wird.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker,
Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht
die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung
durch eine neue Sicherung mit der gleichen Nenngröße.
Grundlegendes Verfahren
1
Ziehen Sie den Schlüssel aus dem Zündschloss, und
trennen Sie dann den
·
-Pol der Autobatterie ab.
2
Schließen Sie die Kabel richtig an.
Siehe Verdrahtungsanschluss.
(
➜
13)
3
Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
Siehe Installation des Hauptgeräts (Einbau im
Armaturenbrett)
4
Schließen Sie die
·
-Klemme der Autobatterie an.
5
Setzen Sie das Gerät zurück.
(
➜
3)
Stellen Sie sicher, dass der
Frontrahmen in der richtigen
Richtung angebracht ist. Die
Form der Haken an der Oberseite
ist wie in der Abbildung gezeigt.
