ПОДСОЕДИНЕНИЕ/УСТАНОВКА

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏

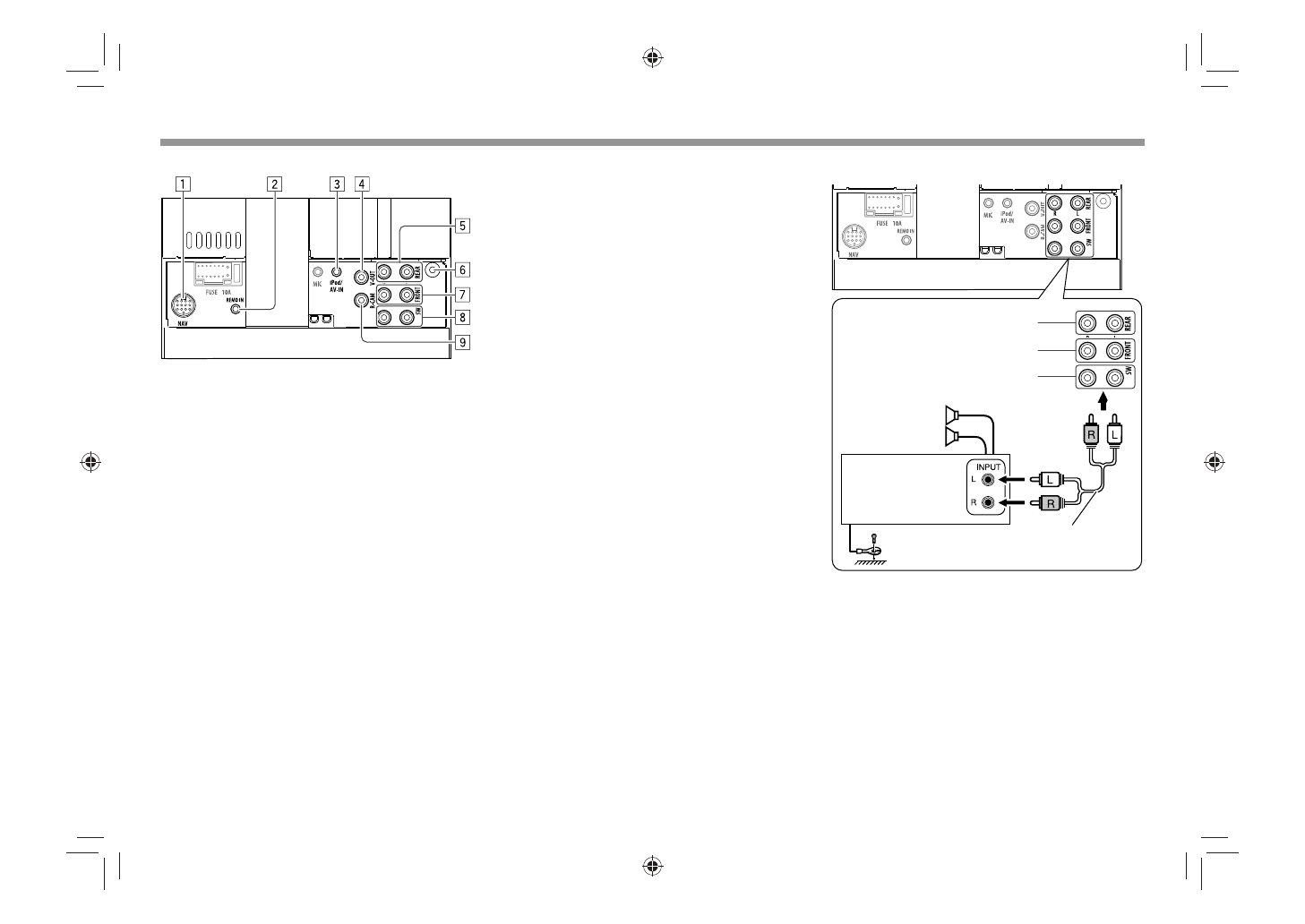

 Подключение внешних устройств

1

  Вход NAVI I/F*

1

2

  Вход рулевого пульта дистанционного

управления*

2

•  Подсоедините к жгуту рулевого пульта

управления автомобиля. За подробной
информацией обращайтесь к дилеру
Kenwood.

3

  Вход iPod/аудио-видео (iPod/AV-IN)*

3

4

  Выход видеосигнала (Желтый)

5

 Задний предвыход*

4

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

6

  Вход антенны DAB*

5

 / Разъем антенны*

6

7

 Передний предвыход*

4

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

8

 Предвыход сабвуфера*

4

•  Левый выход сабвуфера (Белый)
•  Правый выход сабвуфера (Красный)

9

  Вход с камеры заднего вида (Желтый)

*

1

  Только для DDX4017DAB/DDX4017BT.

*

2

  Только для DDX4017DAB/DDX4017BT/DDX4017BTR.

*

3

  При подключении компонента для воспроизведения к

“AV-IN”

 используйте кабель Audio и Video CA-C3AV

(опционная принадлежность).

*

4

  При подсоединении внешнего усилителя подсоедините

провод заземления к шасси автомобиля, в противном случае
устройство может повредиться.

*

5

  Для DDX4017DAB. Чтобы использовать цифровое радио,

подсоедините CX-DAB1 (опционная принадлежность).

*

6

  Для DDX4017BT/DDX4017BTR/DDX317BT: Подсоедините антенный

кабель.

 Подсоединение внешних усилителей для
3-полосной акустической системы

Предвыход высокочастотного динамика

Предвыход среднечастотного динамика

Предвыход низкочастотного динамика

Кабель RCA (не прилагается)

Динамик

*

*

  При подсоединении внешнего усилителя подсоединяйте его

провод заземления к шасси автомобиля.
