Установка/Подключение

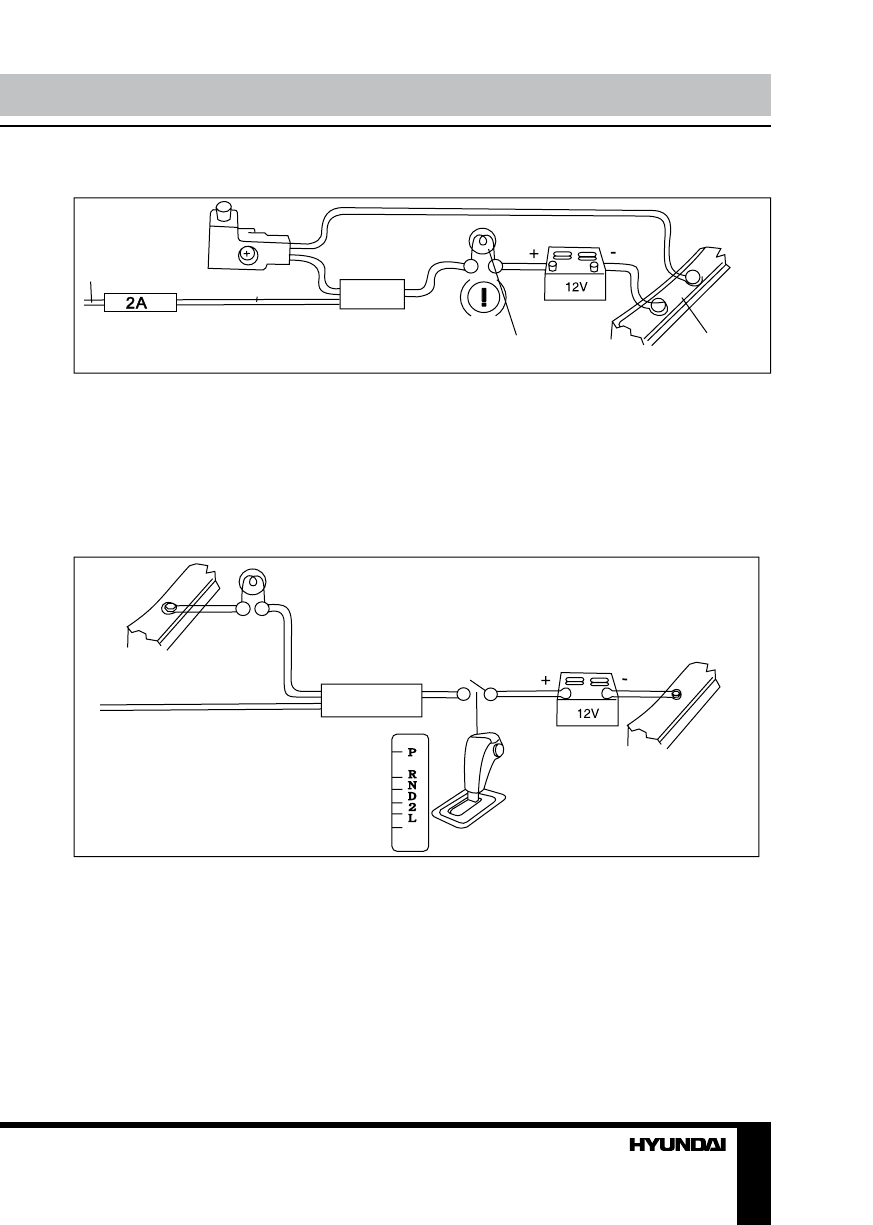

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Коричн. провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных ис-
точников видео. При движении автомобиля вперед при воспроизведении видеодиска на дис-
плее отобразится предупредительная надпись “ATTENTION!! You cannot use this function while
driving” (“ВНИМАНИЕ! Вы не можете использовать эту функцию во время вождения“), картин-
ка будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода

(для работы камеры заднего вида)

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Розовый провод

Аккумулятор

Если подключена камера заднего вида, при движении автомобиля задним ходом устрой-

ство автоматически переключится в режим камеры заднего вида. При окончании движе-
ния задним ходом устройство вернется в исходный режим.

Провод подсветки кнопок (illumination)

Необходимо подключить провод к лампам габаритных огней автомобиля. Подсветка
