Установка/Подключение

Подключение

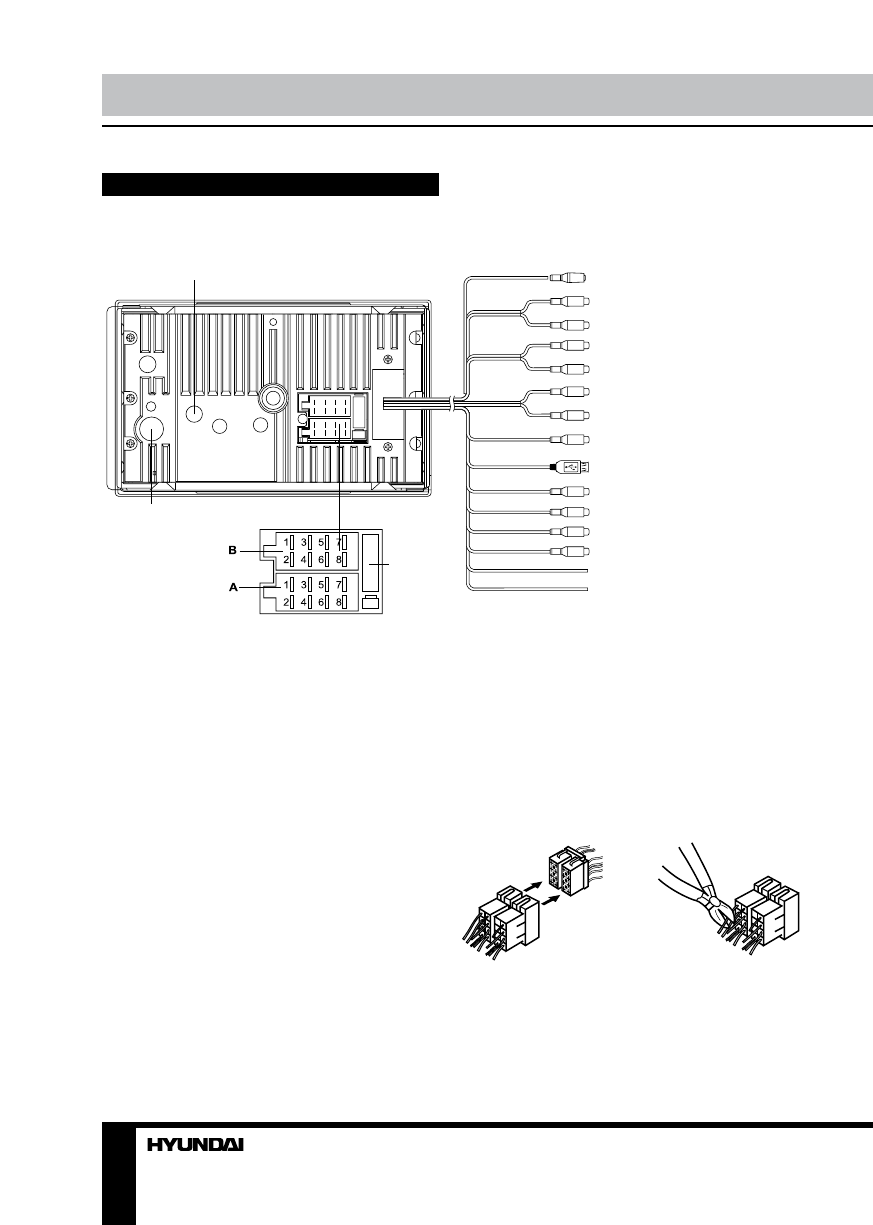

Схема электрических соединений

Вход ТВ-антенны

ISO-коннектор

Вход AUX 1 - прав.(красный)
Вход AUX 1 - лев.(белый)
Фронт. аудиовыход - прав.(красн)
Фронт. аудиовыход - лев.(белый)
Тыл. аудиовыход - прав.(красн)

Тыл. аудиовыход - лев.(белый)
Сабвуфер (коричневый)

USB-порт
Видеовход (желтый)
Вход камеры задн. вида (желтый)
Видеовыход 2 (желтый)
Видеовыход 1 (желтый)
Парковочный провод (зеленый)
Провод заднего хода (розовый)

Вход радиоантенны

SWC (разъем для проводного
управления устройством)

Предо

хранитель 15А

• Независимо от размера динамиков,

следует использовать динамики с сопротив-
лением 4 Ом.

• Не допускайте короткого замыкания

проводов динамиков на корпус головного
устройства или автомобиля.

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
