Установка/Подключение

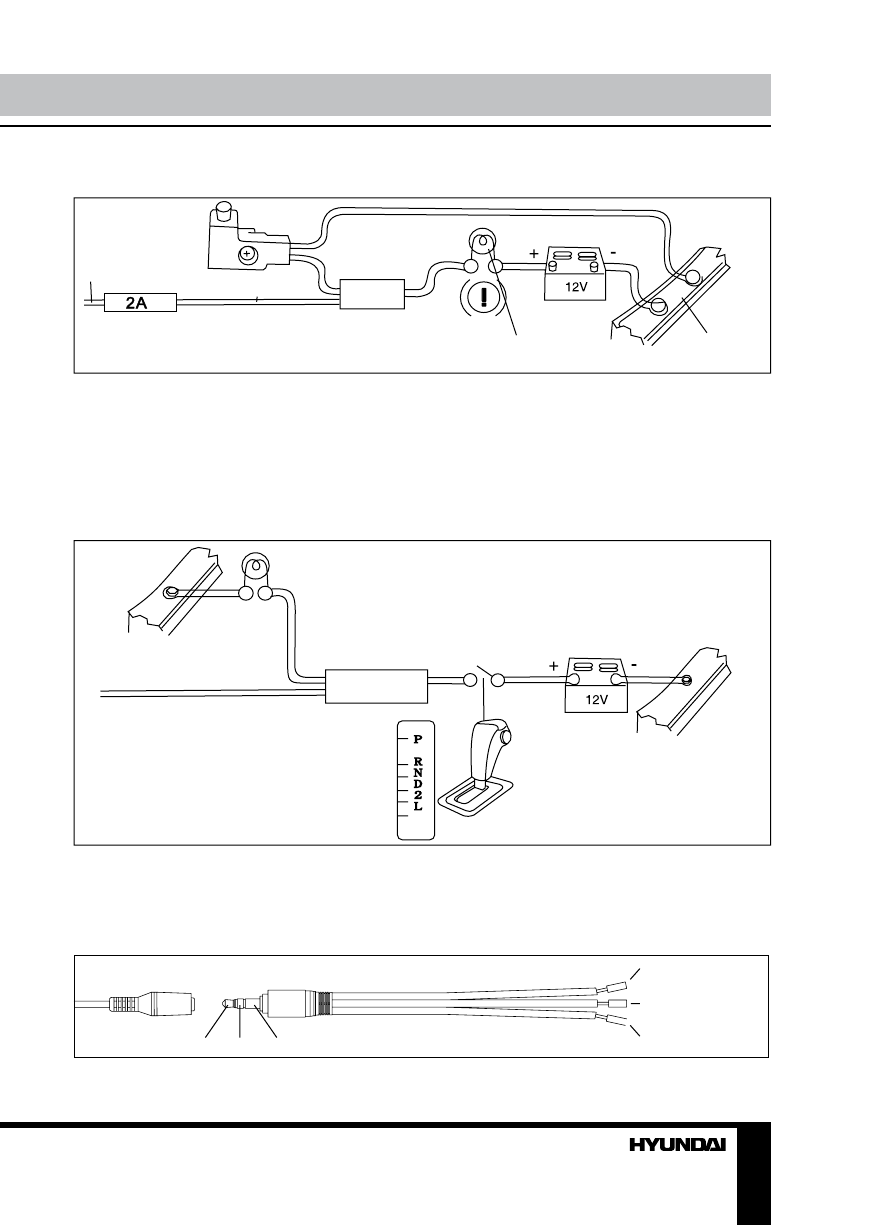

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Зеленый провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных
источников видео. При движении автомобиля вперед при воспроизведении видеодиска на
дисплее отобразится предупредительная надпись “WARNING!! Engage Parking Brake to View
Video” (“ВНИМАНИЕ! Для просмотра видео активируйте парковочный тормоз“), картинка
будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода

(для работы камеры заднего вида)

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Розовый провод

Аккумулятор

Если подключена камера заднего вида, при движении автомобиля задним ходом устрой-

ство автоматически переключится в режим камеры заднего вида. При окончании движе-
ния задним ходом устройство вернется в исходный режим.

Подключение разъема для проводного управления магнитолой

SWC
