Installation/Connection

Connection

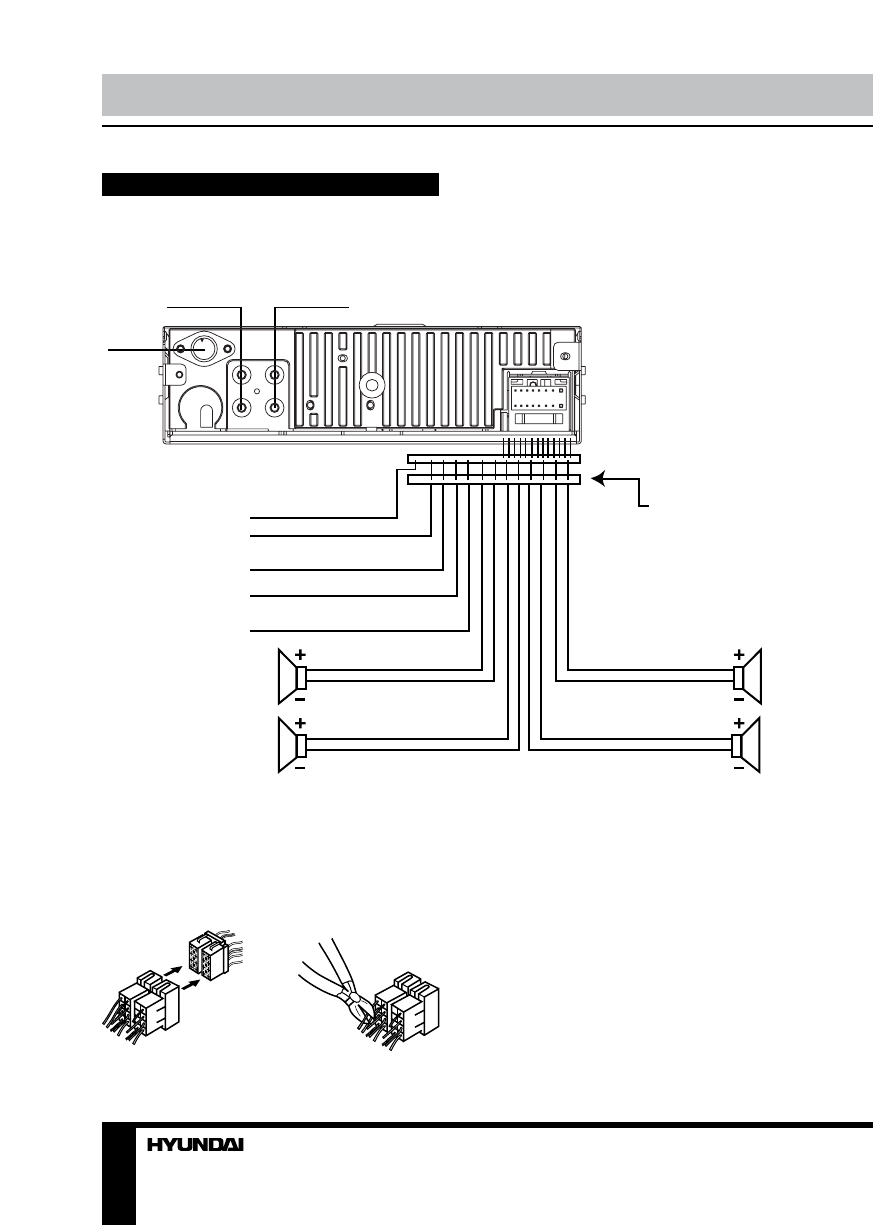

Connection diagram

ISO CONNECTOR

ANTENNA
SOCKET

ORANGE

TEL.MUTE

ANTENNA CONTROL

GROUND

POWER B+

FRONT

4 ohm

FRONT
4 ohm

REAR
4 ohm

RIGHT
SPEAK

REAR

4 ohm

LEFT

SPEAKER

TO CAR BATTERY

MEMORY B+

BLUE

YELLOW

BLACK

RED +12V

WHITE

GREY

WHITE/BLACK

GREY/BLACK

GREEN

VIOLET

GREEN/BLACK

VIOLET/BLACK

FRONT RCA CONNECTOR

LEFT = WHITE

RIGHT = RED

REAR RCA CONNECTOR
LEFT = WHITE
RIGHT = RED

L

R

FUS E

Using the ISO Connector

1. If your car is equipped with the ISO

connector, then connect the ISO connectors as
illustrated.

2. For connections without the ISO

connectors, check the wiring in the vehicle
carefully before connecting, incorrect connection
may cause serious damage to this unit.

Cut the connector, connect the colored leads

of the power cord to the car battery as shown
in the colour code table below for speaker and
power cable connections.
