Установка/Подключение
Установка/Подключение
Подключение

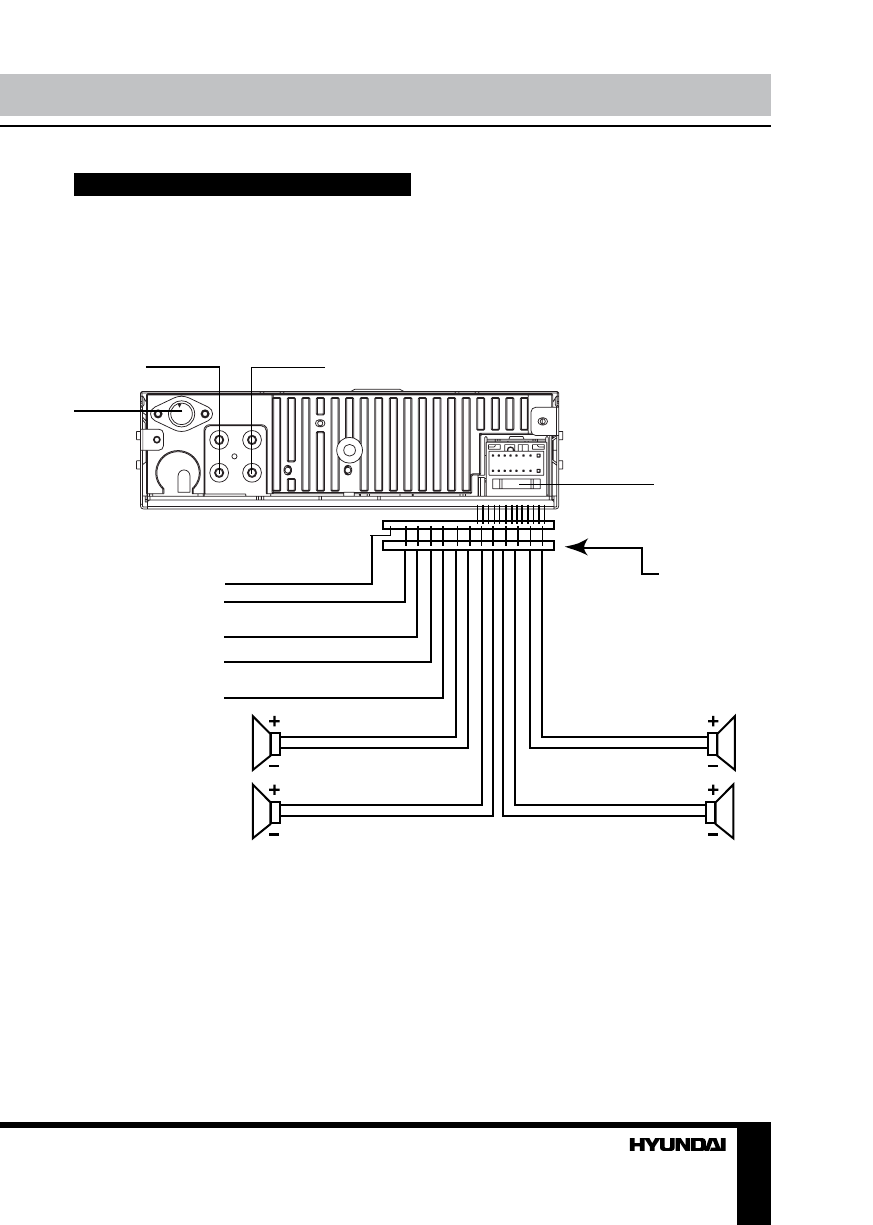

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4 Ом.
L
R
FUS E
ISO КОННЕКТОР
РАЗъЕМ ДЛя
АНТЕННЫ
ПРЕДОХРАНИТЕЛЬ
ОРАНЖЕВЫЙ
ПРИГЛУш. ЗВУК.
ПИТАНИЕ АНТЕННЫ
ЗАЗЕМЛЕНИЕ
ПИТАНИЕ
ФРОНТ.
4 ом
ФРОНТ.
4 ом
ТЫЛ.
4 ом
ПРАВ.
ДИН.
ТЫЛ.
4 ом
ЛЕВЫЙ
ДИНАМИК
К АККУМУЛяТОРУ
ПАМяТЬ B+
СИНИЙ
ЖЕЛТЫЙ
ЧЕРНЫЙ
КРАСН. +12В
БЕЛЫЙ
СЕРЫЙ
БЕЛЫЙ/ЧЕРНЫЙ
СЕРЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ
ФИОЛЕТОВЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ФИОЛЕТОВЫЙ/ЧЕРНЫЙ
ТЫЛ. ВЫХОД RCA
ЛЕВ = БЕЛЫЙ
ПРАВЫЙ = КРАСНЫЙ
ФРОНТ. ВЫХОД RCA
ЛЕВЫЙ = БЕЛЫЙ
ПРАВЫЙ = КРАСНЫЙ
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
