Установка/Подключение

Управление устройством

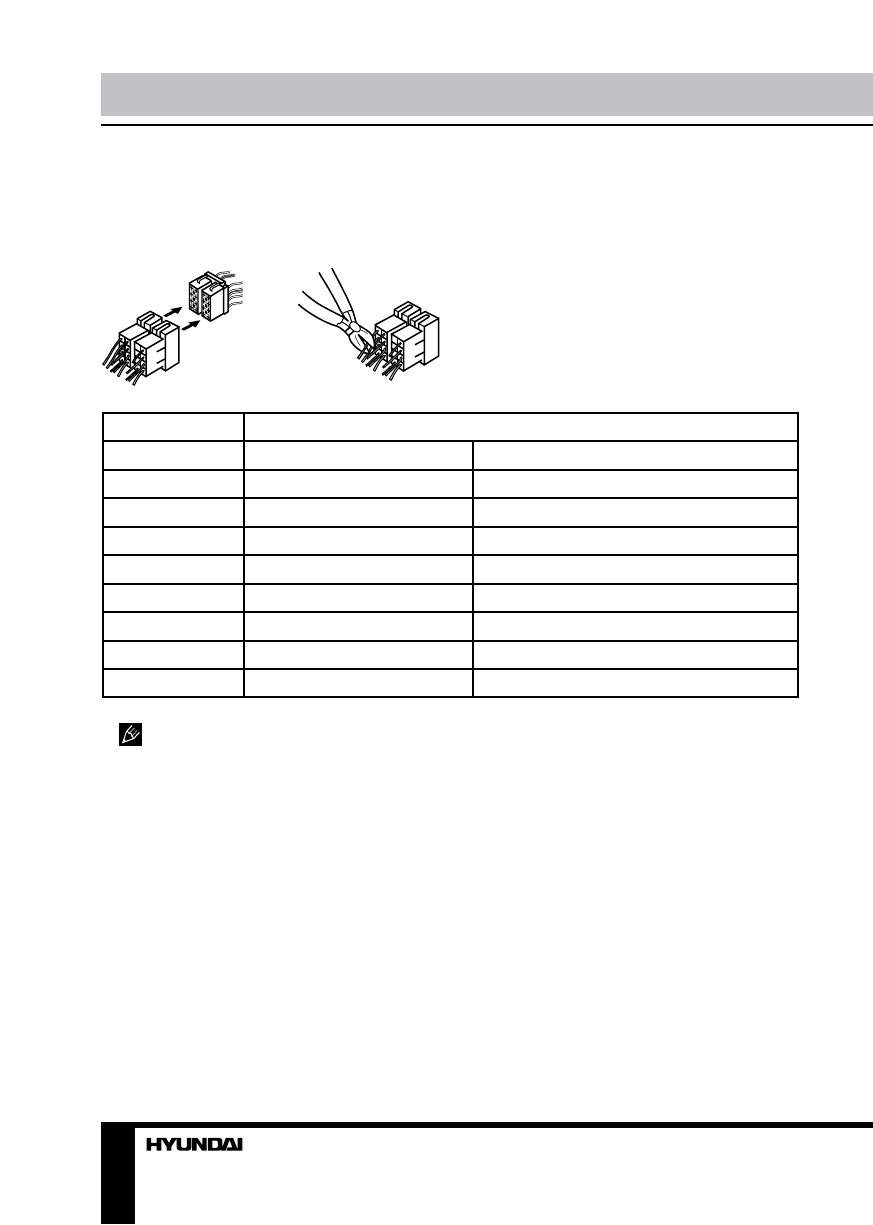

Использование разъема ISO

1.  Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисаунке.

2.   Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

1

Тыловой правый(+)---Фиолетовый

2

Тыловой правый(-)---Фиолет./Черный

3

Фронтальный правый(+)---Серый

4

Питание 12В (+)/желтый

Фронтальн. правый(-)---Серый/Белый

5

Питание антенны/синий

Фронтальный левый(+)---Белый

6

Фронт. левый((-)---Белый/Черный

7

Зажигание/красный

Тыловой левый(+)---Зеленый

8

Земля/черный

Тыловой левый(-)---Зеленый/Черный

  Провод питания антенны предназна-

чен для подачи питания на антенну и для
удаленного управления дополнительным
усилителем.
