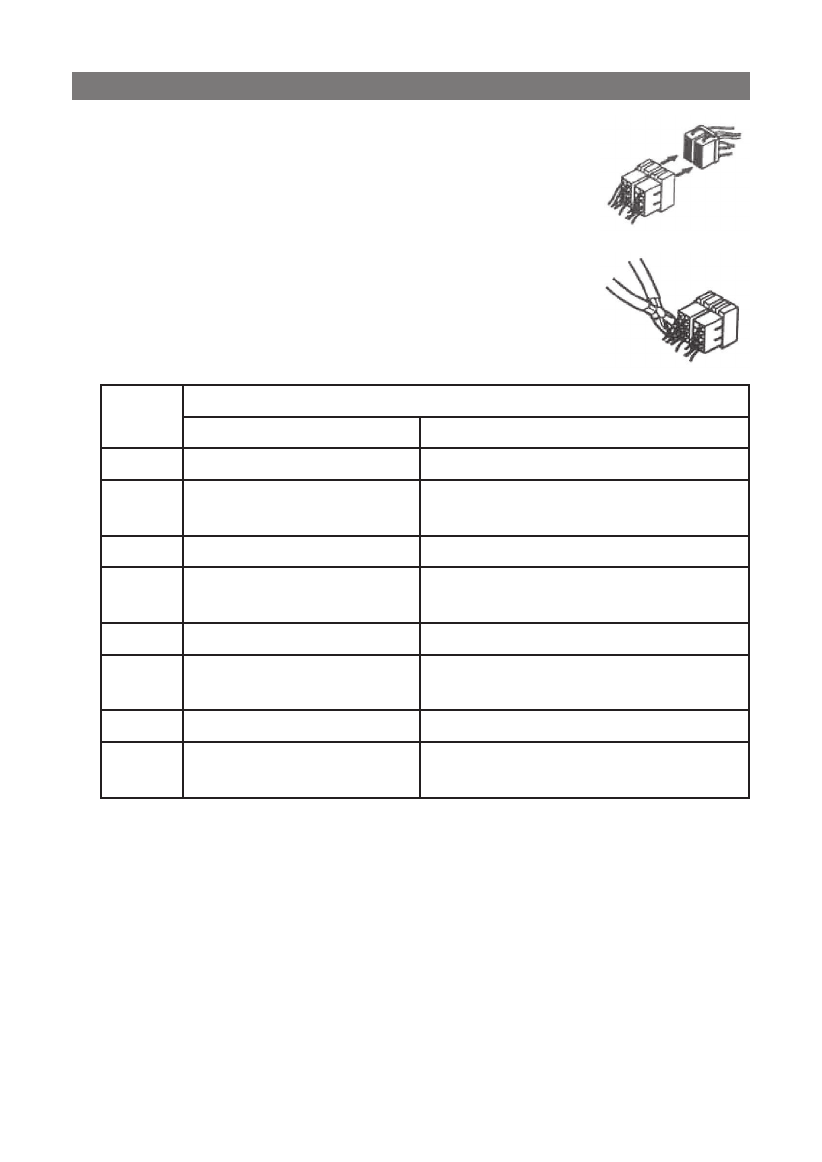

Using the ISO Connector

1. If you car equipped with ISO connector, then con-

nect the ISO connectors as illustrated.

2. For connections without the ISO connectors, check

the wiring in the vehicle carefully before connect-

ing, incorrect connection may cause serious dam-

age to this unit.

  Cut  the  connector,  connect  the  colored  leads  of

the power cord to the car battery, us shown in col-

or  code  table  below  for  speaker  and  power  cable

connections.

LOCATION

FUNCTION

Connector A

Connector B

1

Rear Right(+) --- Purple

Rear Right(-)---Purple/Black

Stripe

Front Right(+)---Gray

4

ACC(+)/red

Front Right(-)---Gray/Black

Stripe

5

Auto Antenna/blue

Front Left(+)---White

6

Front Left(-)---White/Black

Stripe

7

Battery 12V(+)/yellow Rear Left(+)---Green

8

Ground/black

Rear Left(-)---Green/Black

Stripe

ELECTRICAL CONNECTIONS
