Alpine INA-W910R - Инструкция по эксплуатации - Страница 95

95

-RU

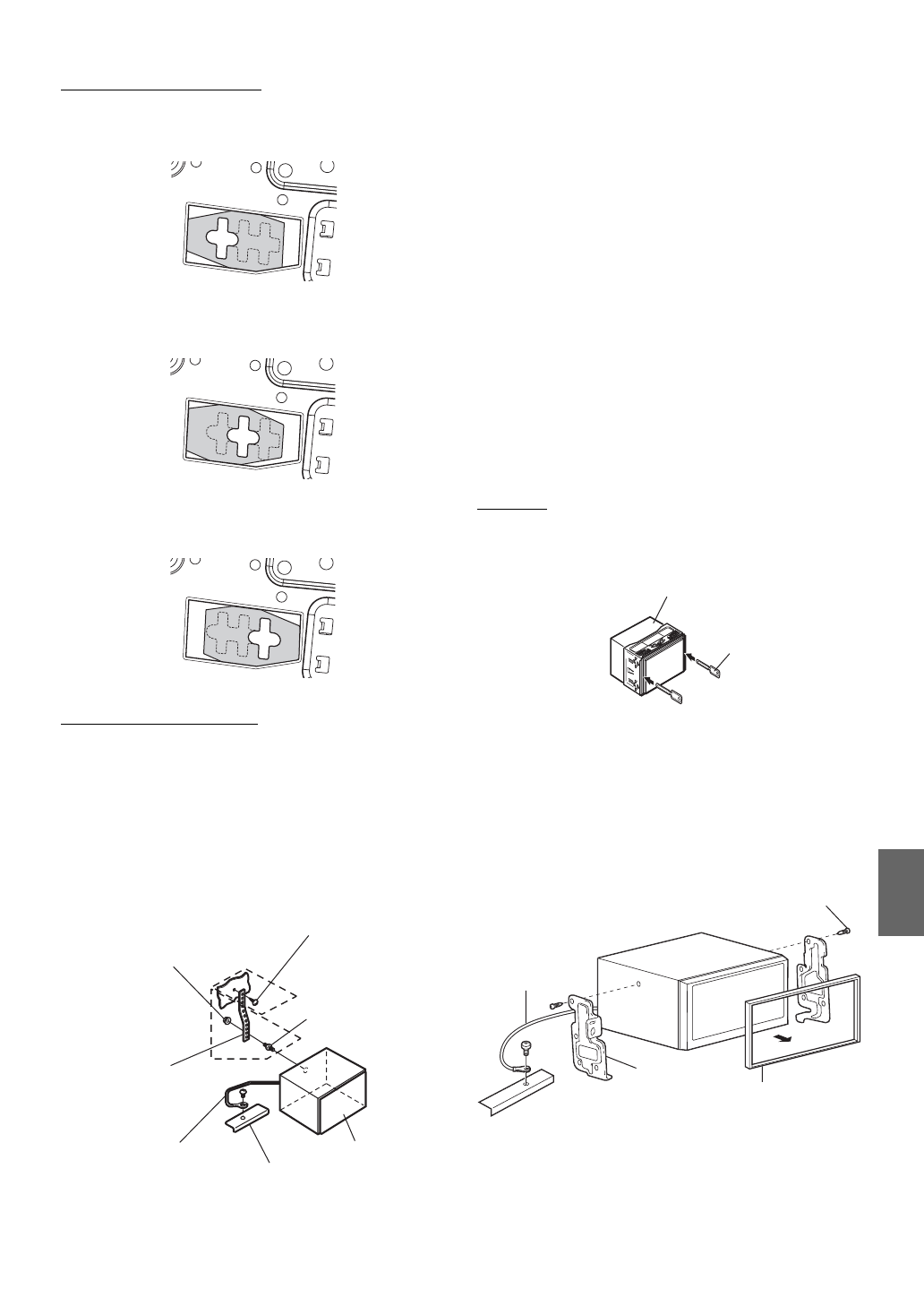

Использование уплотнения

При установке выбрано положение A.
Установите уплотнение, закрыв им монтажные отверстия B
и C.

При установке выбрано положение B.
Установите уплотнение, закрыв им монтажные отверстия A
и C.

При установке выбрано положение C.
Установите уплотнение, закрыв им монтажные отверстия A
и B.

Установка лицевой панели

*

2

Если выбрано положение A, можно установить входящую
в комплект лицевую панель.

Если выбрано положение B, лицевую панель необходимо
изменить перед установкой.

Для изменения лицевой панели обратитесь к своему
дилеру Alpine.

Если выбрано положение C, не удастся установить
лицевую панель. Проконсультируйтесь у своего дилера
Alpine.

Удаление

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

<ЯПОНСКИЕ АВТОМОБИЛИ>

Отсоедините лицевую панель, прикрепите заземляющий провод
устройства к оголенной металлической поверхности с помощью
винта (

*

), уже закрепленному на корпусе автомобиля.

Прикрепите оригинальный монтажный кронштейн с каждой
стороны INA-W910R с помощью винтов, входящих в комплект
INA-W910R.

4

Шуруп

Двухсторонний болт

Данное устройство

Корпус

Вывод
заземления

Металличес-кая
монтажная
полоса

Шестигранная гайка (M5)

*

2

*

1

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства INA-W910R и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

*

1

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства INA-W910R в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*

2

”: используйте

соответствующие винты для выбранного расположения
установки.

5

Вставьте устройство INA-W910R в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Данное устройство

Ключи для
кронштейна

(в комплекте)

Вывод
заземления

Корпус

Винты (M5

×

 8) (в комплекте)

Лицевая панель

(в комплекте)

Монтажный
Кронштейн

*
