Установка

Предупреждение о выборе места установки

1

Перед установкой убедитесь, что открытие и
закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.

2

Угол установки

Относительно угла установки: устанавливайте
максимально горизонтально в пределах
следующего диапазона угла. Если угол
установки выходит за пределы диапазона, в
текущем положении не удастся надлежащим
образом отобразить изображение, что может
привести к неправильной работе в режиме
навигации.

3

Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 95).
Это устройство можно установить в монтажном
стакане в трех положениях, совместив отверстия
для установки (A – C), расположенные по бокам
устройства. В основном используется положение A.
При необходимости использования положения B
или C потребуется изменить положение отверстий.
Сначала определите положение для установки в
монтажном стакане, затем установите прилагаемое
уплотнение (см. “Использование уплотнения” (стр. 95)).
Сдвиньте устройство в монтажную рамку и закрепите.

•

При использовании положения B или C убедитесь, что для
установки устройства имеется достаточная глубина. Не
проталкивайте устройство в монтажный стакан с
силой, так как можно повредить устройство.

*

1

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри устройства,
что может привести к возгоранию.

Отверстие для вентиляции

Задняя часть устройства

Выдвижной дисплей

Передняя часть устройства

Верхняя часть устройства

10°(±5°)

0°

0-30°

Боковая часть устройства

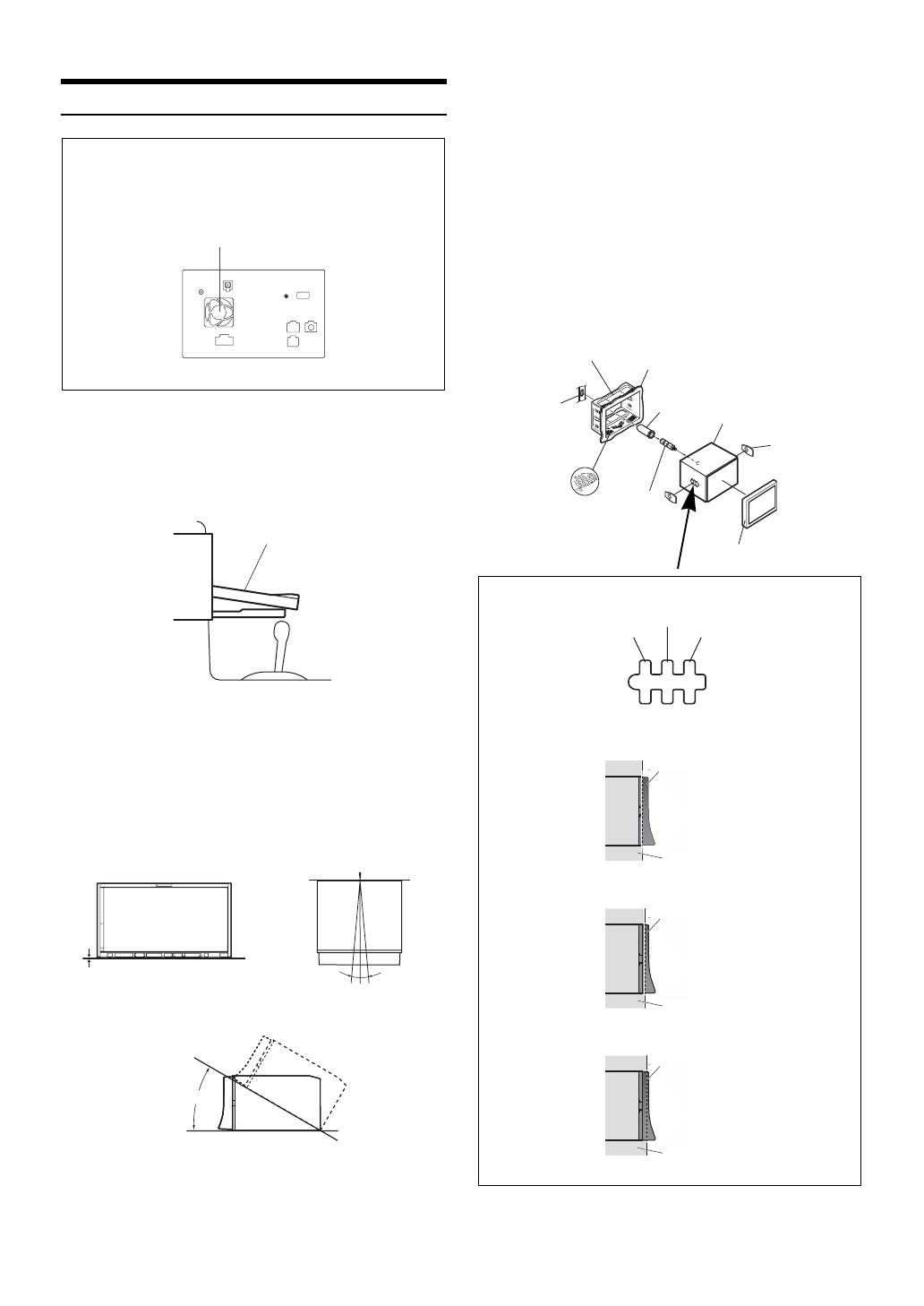

<Положение монтажного отверстия>

Положение A

Положение B

Положение C

•

В зависимости от выбранного положения глубина
установки передней панели будет разной.

Положение A

Положение B

Положение C

Монтажная рамка
(в комплекте)

Приборная панель

Данное устройство

Уплотнение

(в комплекте)

Лицевая панель

*

2

(в комплекте)

Нажимные
пластины

*

1

Резиновый колпачок
(в комплекте)

Кронштейн

Шестигранный
болт (в комплекте)

Передняя панель

Приборная панель

Передняя панель

Приборная панель

Передняя панель

Приборная панель
