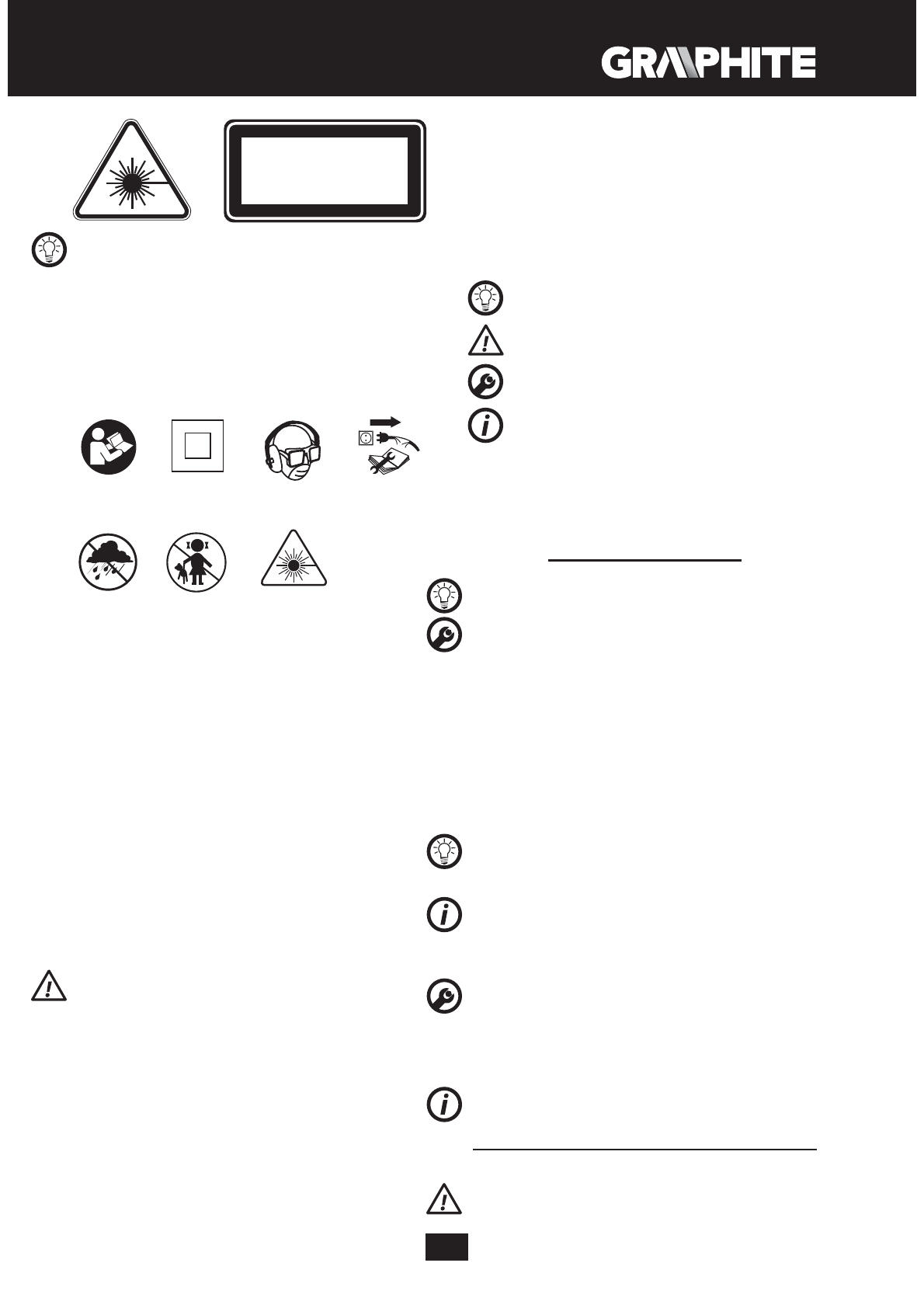

23
ЛАЗЕРНЕ СВІТЛО, ЛАЗЕРНИЙ ПРОМІНЬ
НЕ ДИВИТИСЯ НА ЛАЗЕРНИЙ ПРОМІНЬ
ЛАЗЕРНИЙ ПРИСТРІЙ, КЛАС 2
Довжина хвилі 650 нм; Потужність: < 1 мВт
EN 60825-1:2014
В разі вчинення будь-яких інших налаштувань, ніж ті, що
згадані в цій інструкції, оператор наражений на небезпеку, що
пов’язана з дією лазерних променів!
УВАГА! Устаткування призначене для експлуатації у
приміщеннях і не призначене для праці назовні.
Незважаючи на застосування безпечної конструкції, заходи
безпеки й додаткові засоби особистої безпеки, завжди існує
залишковий ризик травматизму під час праці.
Умовні позначки
1 2 3 4
5 6 7
1.
Прочитайте інструкцію, дотримуйтесь правил техніки
безпеки, що містяться в ній!
2.
Клас ізоляції устаткування ІІ
3.
Слід обов’язково застосовувати засоби індивідуального
захисту як, наприклад, захисні окуляри, навушники,
протипилову маску.
4.
Від’єднати мережевий шнур, перш ніж заходитися
обслуговувати чи ремонтувати.
5.
Боїться дощу!
6.
Зберігати у недоступному для дітей місці!
7.
Увага
! лазерне випромінення
БУДОВА І ПРИЗНАЧЕННЯ
Лобзик електричний являє собою ручний електроінструмент,
якому надано II клас із електроізоляції. Він працює
від однофазного електромотору колекторного типу.
Електроінструмент призначений до виконання звичайного
перерізання, криволінійного розпилювання та вирізання
фігурних елементів в дошці, деревопохідних матеріалах та
пластмасі й металах (за умови використання відповідного
пильного полотна).
Інструмент призначений до використання в ремонтно-
будівельних працях, а також до інших аматорських праць.
Не допускається використовувати електроінструмент не за
призначенням.
ОПИС МАЛЮНКІВ
Перелік елементів зовнішнього вигляду електроінструменту, що
зазначений нижче, стосується малюнків до цієї інструкції.
1.
Кнопка ввімкнення
2.
Кнопка блокування кнопки ввімкнення
3.
Перехідник
4.
Пацівок відсмоктування пилу
5.
Опірна рамка
6.
Ролик повідний
7.
Патрон для утримування полотна
8.
Кожух захисний
9.
Колесо регулювання швидкості праці
10.
Перемикач регулювання маятникового ходу
11.
Захисна рамка
12.
Гвинти блокування напрямної до прямолінійного
розпилювання
13.
Кнопка ввімкнення лазерного приладу
14.
Отвір виходу лазерного променя
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким,
що зображений на малюнку
ОПИС ГРАФІЧНИХ СИМВОЛІВ
УВАГА!
ЗАСТЕРЕЖЕННЯ
МОНТАЖ/НАЛАШТУВАННЯ
ІНФОРМАЦІЯ
ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ
1.
Ключ торцевий шестигранний,
1 шт.
2.
Адаптер відсмоктування пилу,
1 шт.
3.
Напрямна для паралельного пиляння, 1 шт.
4.
Кейс до переношування і зберігання, 1 шт.
ПІДГОТОВКА ДО РОБОТИ
ВСТАНОВЛЕННЯ ПИЛЬНОГО ПОЛОТНА
Вимкніть електроінструмент і витягніть виделку з розетки.
Монтаж і заміна пильного полотна не вимагають наявності
інструментів.
•
Пересуньте перемикач регулювання маятникового ходу (
10
) в
положення «
III
»й підніміть кожух (
8
) (
мал. A
).
•
Відтягніть важіль патрону (
7
) та вставте в нього полотно до
опору (
7
) (так, щоб зубці пильного полотна були скеровані
вперед) (
мал. B
).
• УВАГА!
Зверніть увагу, щоб полотно міцно кріпилося в
напрямному ролику (
6
).
•
Відпустіть важіль патрону (
7
) та упевніться, що полотно міцно
затиснуте в ньому.
•
Витягується полотно у зворотній послідовності.
До електролобзика пасують пильні полотна з формою
хвостовика Т, як показано на мал. C.
ВІДСМОКТ УВАННЯ ПИЛУ
З метою покращення усування пилу з поверхні матеріалу, що
обробляється, в електролобзику передбачено власну систему
усування пилу з поверхонь, що розрізаються. Система усування
і відсмоктування пилу працює більш ефективно, якщо захисну
пластину електролобзику опущено.
•
Вставте адаптер (
3
) в отвір пацівка відсмоктування пилу (
4
) й
зафіксуйте, обертаючи вліво (
мал. D
).
•
Під’єднайте шланг приладу відсмоктування пилу до адаптера
в електролобзику (
3
). Особливу увагу слід звернути на
забезпечення герметичності підключення.
ЗБЕРІГАННЯ ПИЛЬНОГО ПОЛОТНА
Електролобзик у задній частині опірної рамки (
5
) має практичний
контейнер для зберігання пильних полотен.
ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ
ВМИКАННЯ І ВИМИКАННЯ
Перш ніж ввімкнути електролобзик до мережі живлення, слід
упевнитися, що значення напруги, що вказана на табличці з
даними на інструменті, співпадає з таким мережі.
