15
•
Nicht zulassen, dass das Bündel des Laserlichts zufälligerweise
in die Augen von beistehenden Personen oder Tieren für länger
als 0,25 s gerichtet wird, z.B. beim Richten des Laserlichtbündels
mittels Spiegel.
•
Stets überprüfen, dass das Laserlicht auf das Material gerichtet ist,
auf dem es keine reflektierenden Flächen gibt.
•
Glänzendes Stahlblech (oder andere Stoffe mit der das Licht
reflektierenden Oberfläche) lässt die Verwendung des Laserlichts
nicht zu, denn es könnte zu einer gefährlichen Lichtreflexion
kommen, die auf den Bediener, Dritte und Tiere gerichtet ist.
•
Die Lasereinheit gegen keinen anderen Gerätetyp austauschen.
Alle Instandsetzungen durch den Hersteller oder eine autorisierte
Fachkraft ausführen lassen.
LASERLICHT, LASERSTRAHLUNG
NICHT IN DEN LASERSTRAHL SCHAUEN
LASERGERÄT DER 2. KLASSE
Wellenlänge: 650 nm; Leistung: < 1 mW
EN 60825-1:2014
Durch die Einstellungen, die von den in dieser Betriebsanleitung
angegebenen Einstellungen abweichen, besteht das Risiko der
Laserbestrahlung!
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen
bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und
zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets
das Restrisiko einer Verletzung beim Betrieb der Vorrichtung.

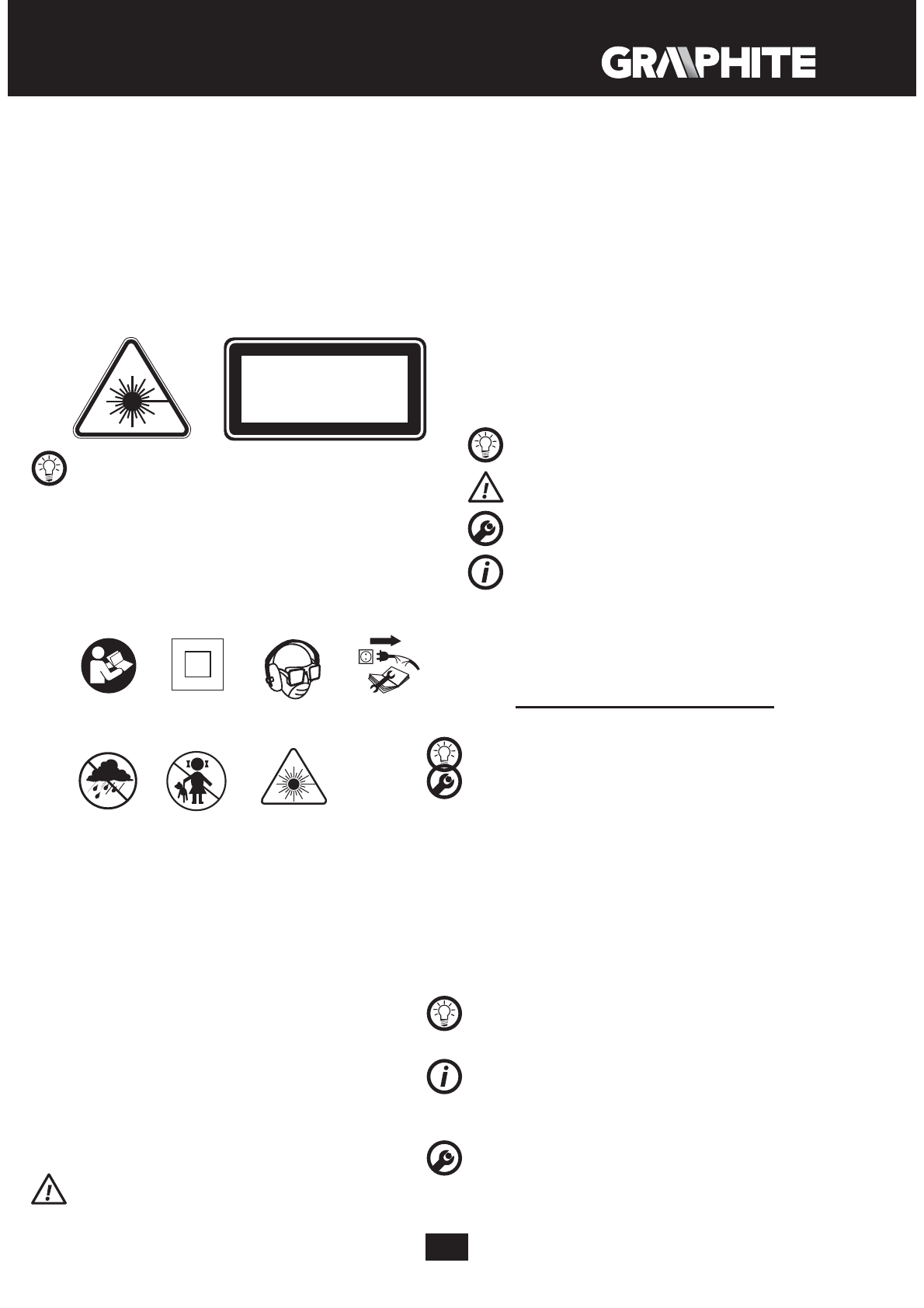

Die Erläuterung zu den eingesetzten Piktogrammen:
1 2 3 4
5 6 7
1.
Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
2.
Das Gerät mit der Isolierung der 2. Klasse.
3.
Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz,
Staubschutzmaske) tragen.
4.
Die Versorgungsleitung vor allen Wartungs- und
Reparaturarbeiten abtrennen.
5.
Das Gerät vor Regen schützen.
6.
Kinder vom Gerät weghalten.
7.
Wichtig:
Laserstrahlung
AUFBAU UND ANWENDUNG
Die Schweifsäge ist ein manuell betriebenes Elektrowerkzeug
mit der II. Isolierklasse. Das Gerät wird mit einem einphasigen
Kommutatormotor betrieben. Dieses Gerät ist das einfache
Trennschneiden, Bahnschneiden und Ausschneiden in Holz,
holzähnlichen Werstoffen und Kunststoffen und Metallen
(vorausgesetzt, es wird ein geeignetes Sägeblatt eingesetzt)
bestimmt.
Der Anwendungsbereich dieses Werkzeugs umfasst die Ausführung
von Sanierungs- und Bauarbeiten und aller Arbeiten, die von
Heimwerker selbst durchgeführt werden.
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs
ist nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1.
Einschalter
2.
Taste für Schalterverriegelung
3.
Adapter
4.
Staubabsaugstutzen
5.
Gestell
6.
Führungsrolle
7.
Sägeblattaufnahme
8.
Abdeckung
9.
Einstellring für Betriebsgeschwindigkeit
10.
Regler für Pendelbewegung
11.
Schutzstange
12.
Schrauben für parallele Führungsverriegelung
13.
Laserschalter
14.
Ausgangsöffnung des Laserbündels
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1.
Sechskantschlüssel
- 1 St.
2.
Staubabsaugstutzen - 1 St.
3.
Parallele Führung
- 1 St.
4.
Transportkoffer
- 1 St.
VORBEREITUNG AUF DEN EINSATZ:
SÄGEBLATT SPANNEN
Das Elektrowerkzeug von der Versorgung trennen.
Das Elektrowerkzeug von der Versorgung trennen.
•
Den Regler für Pendelbewegung (
10
) in die Position „
III
” bringen
und die Abdeckung (
8
) (
Abb. A
) schwenken.
•
Den Hebel der Sägeblattaufnahme (
7
) zurückziehen und das
Sägeblatt in die Sägeblattaufnahme (
7
) bis zum Anschlag
einschieben (die Zähne des Sägeblattes sollen nach vorne zeigen)
(
Abb. B
).
• Wichtig
! Dabei ist darauf zu achten, dass das Sägeblatt richtig in
der Führungsrolle (
6
) sitzt.
•
Den Hebel der Sägeblattaufnahme (
7
) loslassen und das Sägeblatt
auf den richtigen Sitz prüfen.
•
Zum Demontieren des Sägeblattes ist das Montageverfahren
umgekehrt anzuwenden.
Die mit dem T-Spannsystem ausgerüsteten Sägeblätter (in der
Abb. C dargestellt) verwenden.
STAUBABFÜHRUNG
Um den Staub von der Oberfläche des Werkstücks besser zu
entfernen, ist die Schweifsäge mit ihrem eigenen Staubblas- und
Staubabführungssystem ausgestattet, das die Schneidefläche
reinigt. Das Staubblas- und Staubsaugsystem arbeitet effizienter,
wenn die Schutzabdeckung nach unten geschwenkt ist.
•
Den Adapter (
3
) in die Öffnung des Staubabsaugstutzens
(
4
) einschieben und nach links umdrehen, um ihn zu sichern
(
Abb. D
).
•
Den Absaugschlauch des Staubabsaugsystems an den Adapter (
3
)
anschließen. Dabei auf dichte Verbindung achten.
