ЛАЗЕРНЫЙ ПУЧОК, ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
НЕ СМОТРИТЕ В ПУЧОК
ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 2
Длина волны: 650 нм; Мощность: < 1 мВт
EN 60825-1:2014
Настройка лазера, выходящая за рамки описанной в данном
руководстве, чревата опасностью лазерного облучения!
ВНИМАНИЕ! Инструмент служит для работы внутри
помещений.
Несмотря на безопасную конструкцию, предпринятые
защитные меры и использование средств защиты, всегда
существует некоторый остаточный риск получения травмы во
время работы.

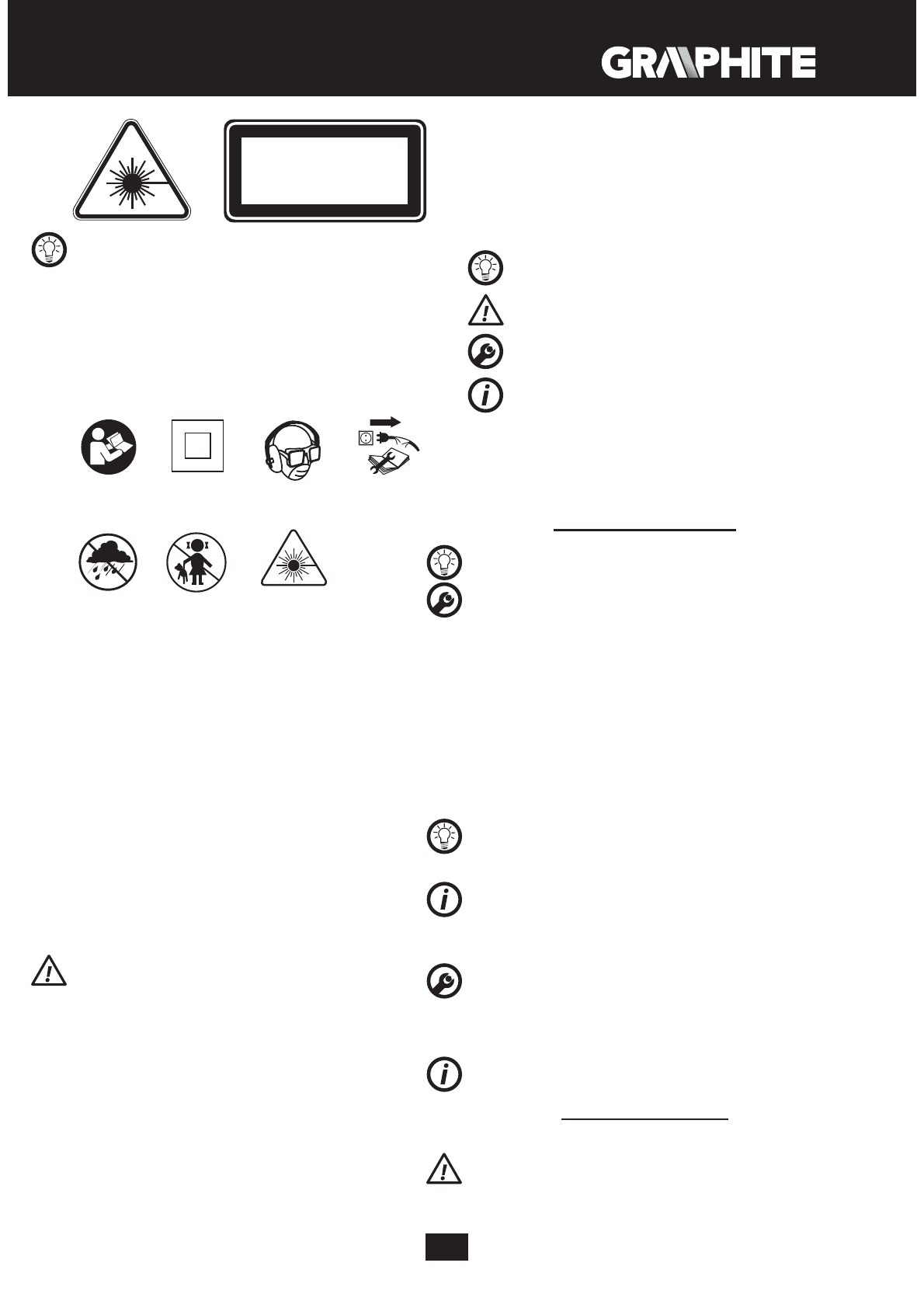

Расшифровка пиктограмм:
1 2 3 4
5 6 7
1.
Прочитайте инструкцию по эксплуатации, соблюдайте
указания и правила техники безопасности, приведенные в
инструкции.
2.
Электроинструмент класса II.
3.
Пользуйтесь средствами индивидуальной защиты
(защитными очками, наушниками и пылезащитной маской).
4.
Отключите шнур питания перед ремонтно-наладочными
работами.
5.
Берегите от дождя.
6.
Не разрешайте детям прикасаться к электроинструменту.
7.
Внимание:
Лазерное излучение.
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Лобзик – это ручной электрический инструмент II класса
безопасности. Оборудован однофазным коллекторным
двигателем. Электроинструмент предназначен для прямого
и криволинейного распила, а также фигурного выпиливания
древесины и древесных материалов, полимерных материалов
и металла (при условии использования соответствующего
пильного полотна).
Сфера применения лобзика – ремонтно-строительные работы, а
также все работы, выполняемые мастерами-любителями.
Запрещается применять электроинструмент не по
назначению.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов
электроинструмента, представленных на страницах с
графическими изображениями.
1.
Кнопка включения
2.
Фиксатор кнопки включения
3.
Переходник
4.
Патрубок для отвода пыли
5.
Подошва
6.
Направляющий ролик
7.
Держатель пильного полотна
8.
Защитный щиток
9.
Регулятор частоты хода
10.
Переключатель колебательного движения
11.
Защитный стержень
12.
Винты блокировки параллельного упора
13.
Кнопка включения лазера
14.
Отверстие лазерного луча
* Внешний вид приобретенного электроинструмента может незначительно отличаться от
изображенного на рисунке
РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ
ВНИМАНИЕ
ВНИМАНИЕ - ОПАСНОСТЬ!
СБОРКА/НАСТРОЙКА
ИНФОРМАЦИЯ
ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1.
Шестигранный ключ
- 1 шт.
2.
Переходник для отвода пыли - 1 шт.
3.
Параллельный упор
- 1 шт.
4.
Чемоданчик
- 1 шт.
ПОДГОТОВКА К РАБОТЕ
КРЕПЛЕНИЕ ПИЛЬНОГО ПОЛОТНА
Отключите электроинструмент от сети.
Монтаж и замена пильного полотна не требуют использования
инструмента.
•
Поставьте переключатель колебательного движения (
10
) в
положение „
III
” и поднимите защитный щиток (
8
) (
рис. A
).
•
Потяните за рычаг держателя пильного полотна (
7
) и вставьте
пильное полотно в держатель до упора (
7
) (зубцами вперед)
(
рис. B
).
• Внимание!
Обратите внимание на правильную установку
пильного полотна в направляющем ролике (
6
).
•
Отпустите рычаг держателя пильного полотна (
7
) и проверьте
правильную установку пильного полотна.
•
Демонтаж пильного полотна осуществляется в
последовательности, обратной его монтажу.
Работайте пильными полотнами с Т-образным креплением,
как это показано на рис. C.
УДАЛЕНИЕ ПЫЛИ
Для более эффективного удаления пыли с поверхности
обрабатываемого материала, лобзик оборудован собственной
системой сдува и отвода пыли, которая очищает распиливаемую
поверхность. Эффективность работы системы сдува и отвода
пыли выше при опущенном защитном щитке лобзика.
•
Вставьте переходник (
3
) в патрубок для отвода пыли (
4
) и
закрепите, поворачивая влево (
рис. D
).
•
Подключите шланг для вытяжки пыли к переходнику (
3
).
Соединение должно быть герметичным.
ХРАНЕНИЕ ПИЛЬНОГО ПОЛОТНА
В задней части подошвы лобзика (
5
) расположен отсек для
хранения пильных полотен.
РАБОТА / НАСТРОЙКА
ВК ЛЮЧЕНИЕ / ВЫК ЛЮЧЕНИЕ
Перед включением лобзика в сеть убедитесь, что напряжение
питения сети соответствует номинальному напряжению,
указанному в паспортной табличке электроинструмента.
Характеристики
