93
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная система
Ручной тормоз
Передние и задние тормоза - дисковые, с гидравлическим приводом,
управляются одним рычагом на рукоятке руля. Тормоза - саморегулирую-
щиеся.
При нормальном функционировании диафрагма втягивается в бачок при
понижении уровня жидкости. Если уровень понижен, а диафрагма не
вытянута, то это указывает на утечку и необходимость замены диафрагмы.
Всегда при ослаблении или снятии крышки для проверки состояния диаф-
рагмы заполняйте бачок в соответствии с инструкциями. Не переливайте.
ВНИМАНИЕ!
Слишком большое количество тормозной жидкости в расши-
рительном бачке к неконтролируемой блокировке тормозов, что может выз-
вать потерю управления. Поддерживайте необходимый уровень тормозной
жидкости. Не переливайте.
Для поддержания тормозов в рабочем состоянии рекомендуем
выполнять указанные ниже проверки. Проверяйте тормоза чаще,
если мотовездеход (снегоболотоход) эксплуатируется в тяжелых
условиях.
1. Постоянно поддерживайте требуемый
уровень тормозной жидкости. См. стр. 28.
2. Проверьте тормозную систему на отсутст-
вие утечек.
3. Проверьте, не увеличен ли ход рычага тор-
моза и не «проваливается» ли рычаг.

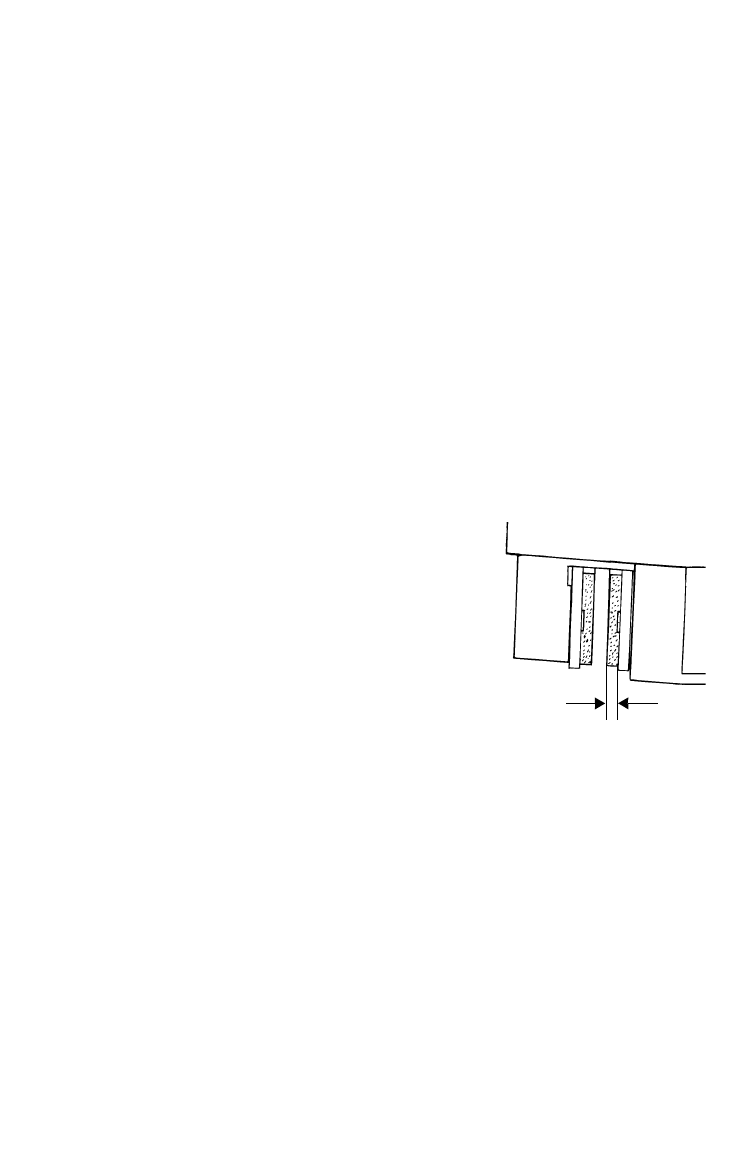

4. Проверьте состояние тормозных колодок
на предмет износа, повреждений. Заме-
ните тормозные колодки, когда толщина
фрикционного материала составит менее
0.762 мм.
5. Проверьте крепление и состояние повер-
хности диска. Очистите смазку и обез-
жирьте поверхность диска специальным
очистителем или спиртом. Не используйте
аэрозоли или другие очистители на основе
нефти. При обнаружении повреждения
диска, прекратите эксплуатацию и обратитесь к дилеру.
Дополнительный ножной тормоз
Гидравлический дополнительный тормоз не требует регулировки. Прове-
ряйте уровень тормозной жидкости в расширительном бачке дополни-
тельной тормозной системы. См. стр. 30.
0.762 мм
