23
БЕЗОПАСНОСТЬ
Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора,
представляют большую опасность. Езда на мотовездеходе (снегоболото-
ходе) со снятым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора.
Это приводит к поломкам ответственных деталей, изменению баланса
масс деталей или увеличению оборотов двигателя, что может стать при-
чиной аварий и несчастных случаев.
7175488
Предупреждение на багажных площадках
ВНИМАНИЕ
• НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ
ИЛИ БАМПЕРУ. Возможно повреждение или опрокидывание транспор-
тного средства, что может привести к серьезной травме или смерти. Для
буксировки предназначены буксирные крюки или прицепное устройство.
• Грузоподъемность: Передняя багажная площадка 11 кг, задняя пло-
щадка 23 кг.
7179093

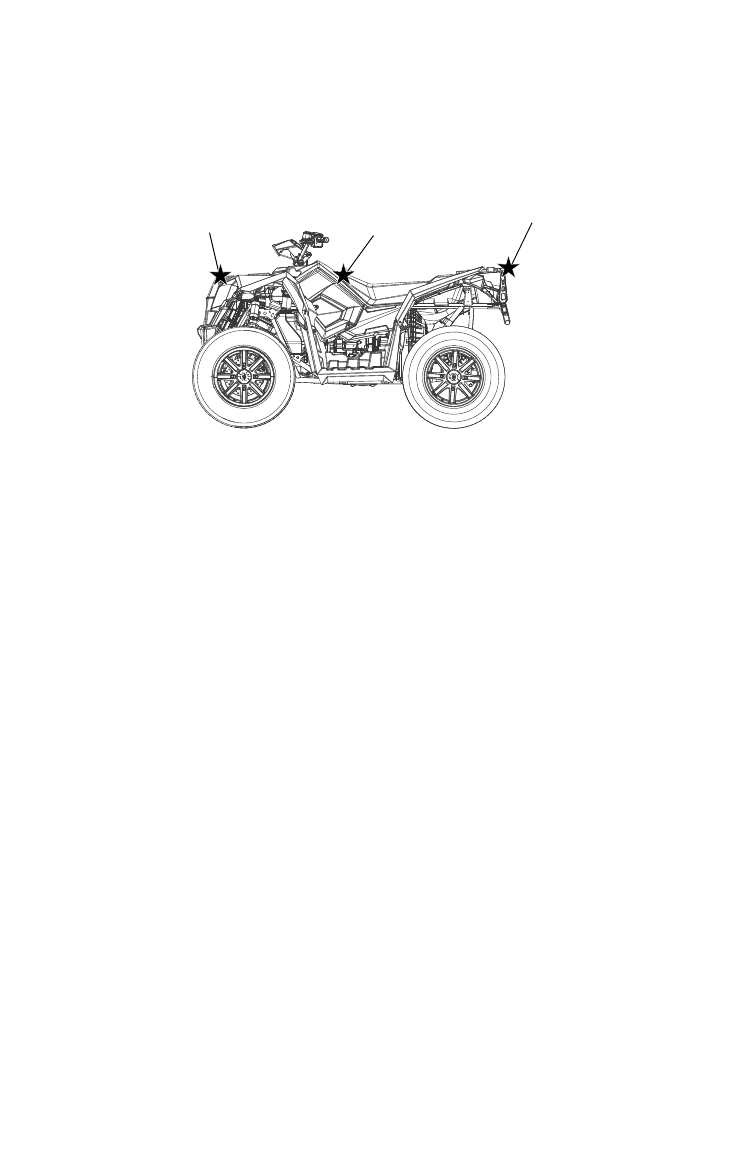

Предупреждение на
крышке вариатора
(на кожухе вариатора)
Предупреждение по
багажной площадке
Предупреждение по
багажной площадке
