ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Рычаг тормоза
Эксплуатация мотовездехода (снегоболотохода) с «проваливающимся»
рычагом тормоза ЗАПРЕЩЕНА. Никогда не управляйте мотовездеходом
(снегоболотоходом) с излишне «мягким» рычагом тормоза. В случае неи-
справности обратитесь к дилеру для проведения ремонта.

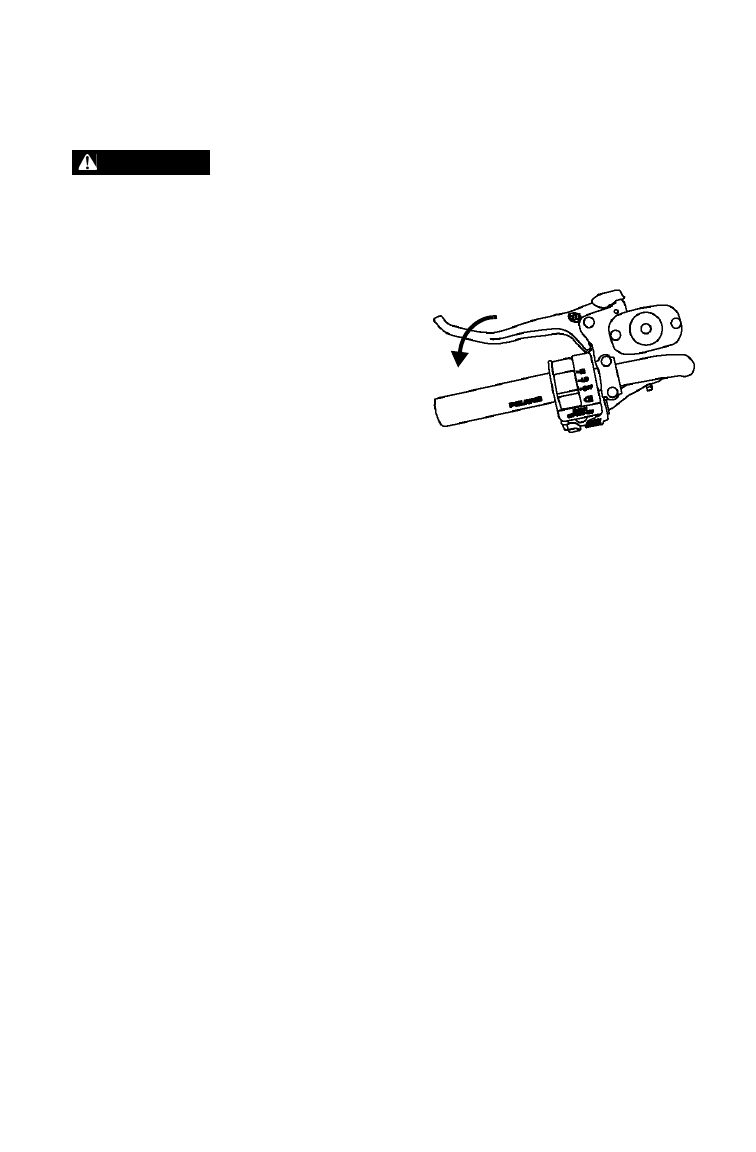

Передние и задние тормоза приво-
дятся в действие нажатием на рычаг
тормоза в направлении к рукоятке
руля. Передние и задние тормоза -
дисковые, с гидравлическим приво-
дом, управляются одним рычагом.
Перед поездкой проверьте ход
рычага тормоза и уровень тормозной
жидкости в главном цилиндре. При нажатии рычаг тормоза должен
оказывать заметное сопротивление. «Проваливание» рычага указы-
вает на утечку тормозной жидкости или низкий уровень тормозной
жидкости в главном цилиндре. Для правильной диагностики и
ремонта тормозной системы обратитесь к дилеру Polaris.
ВНИМАНИЕ
