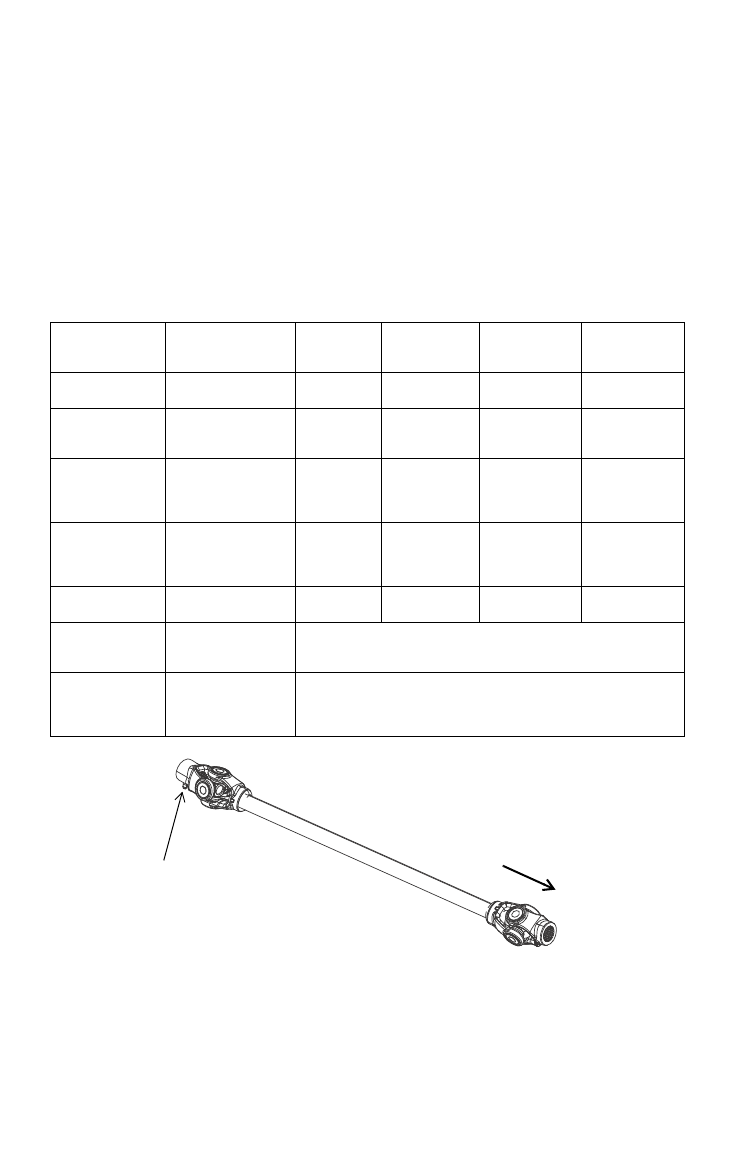

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 79. Позиции, не перечисленные в регла-
менте - через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмотре-
ние Владельца.
Элемент
Рекомендуемый
состав
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
Проверка
Масло
двигателя
PS-4 5W-50
4-Cycle Oil
1.9 л
---
16 Нм
Стр. 83.
Трансмиссионн
ое масло
AGL Gearcase
Lubricant и
Transmission Fluid
1100 мл
14-19 Нм
14-19 Нм
Стр. 86.
Жидкость
Demand Drive
(Передний
редуктор)
Жидкость Demand
drive
275 мл
11-14 Нм
15 Нм
Стр. 87.
Зад
Уровень масла
в коробке
передач
ATV Angle Drive
Fluid
210 мл
14-19 Нм
14-19 Нм
Стр. 88.
Тормозная
жидкость
DOT 4 Brake Fluid
---
---
---
Стр. 28.
Крестовины
переднего
кардана
U-Joint Grease
Смажьте фитинг (максимум 3 качка) раз в 800 км и для
консервации или после погружения во влажную среду.
А-образные
рычаги,
передние и
задние
POLARIS All-
Season Grease
Смажьте штуцеры после экстремальной эксплуатации
или когда подвеска начинает скрипеть.
Крестовины
переднего кардана
Перед
