32
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Система полного привода
Система полного привода
управляется переключателем
4X4.
Режим 4X4
Когда переключатель нахо-
дится в положении 4X4, у
мотовездехода (снегоболото-
хода) задействована система
полного привода, и загорается
индикатор 4X4.
Находясь в этом режиме, мото-
вездеход (снегоболотоход)
автоматически блокирует все 4
колеса, как только задние
колеса начинают терять сце-
пление с грунтом. Как только
сцепление с грунтом задних
колес восстанавливается,
момент начинает передаваться
лишь на задние колеса.
На мягких грунтах, которые обеспечивают проскальзывание колес
(земля, песок, снег и др), транспортное средство может оставаться
в режиме 4X4 сколь угодно долго. Не рекомендуется производить
резкие маневры на твердых покрытиях (асфальт, бетон и др.). При
резких разворотах на твердых покрытиях возможно повреждение
внутренних элементов переднего редуктора. При движении задним
ходом режим 4X4 активируется без нажатия желтой кнопки.
Режим 2X4
Транспортное средство находится в режиме заднего привода, если
переключатель находится в этом положении.

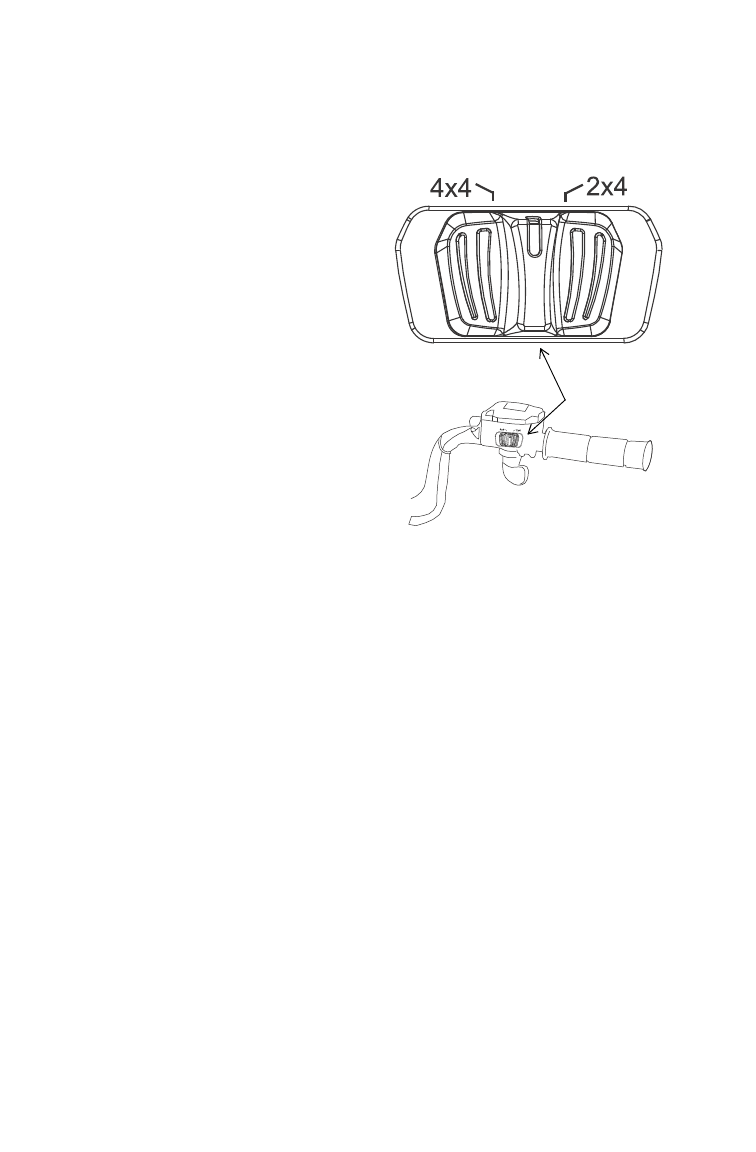

2x4
Переключатель
4X4
